Кондиционер линия - задний шасси — HITACHI ZW550

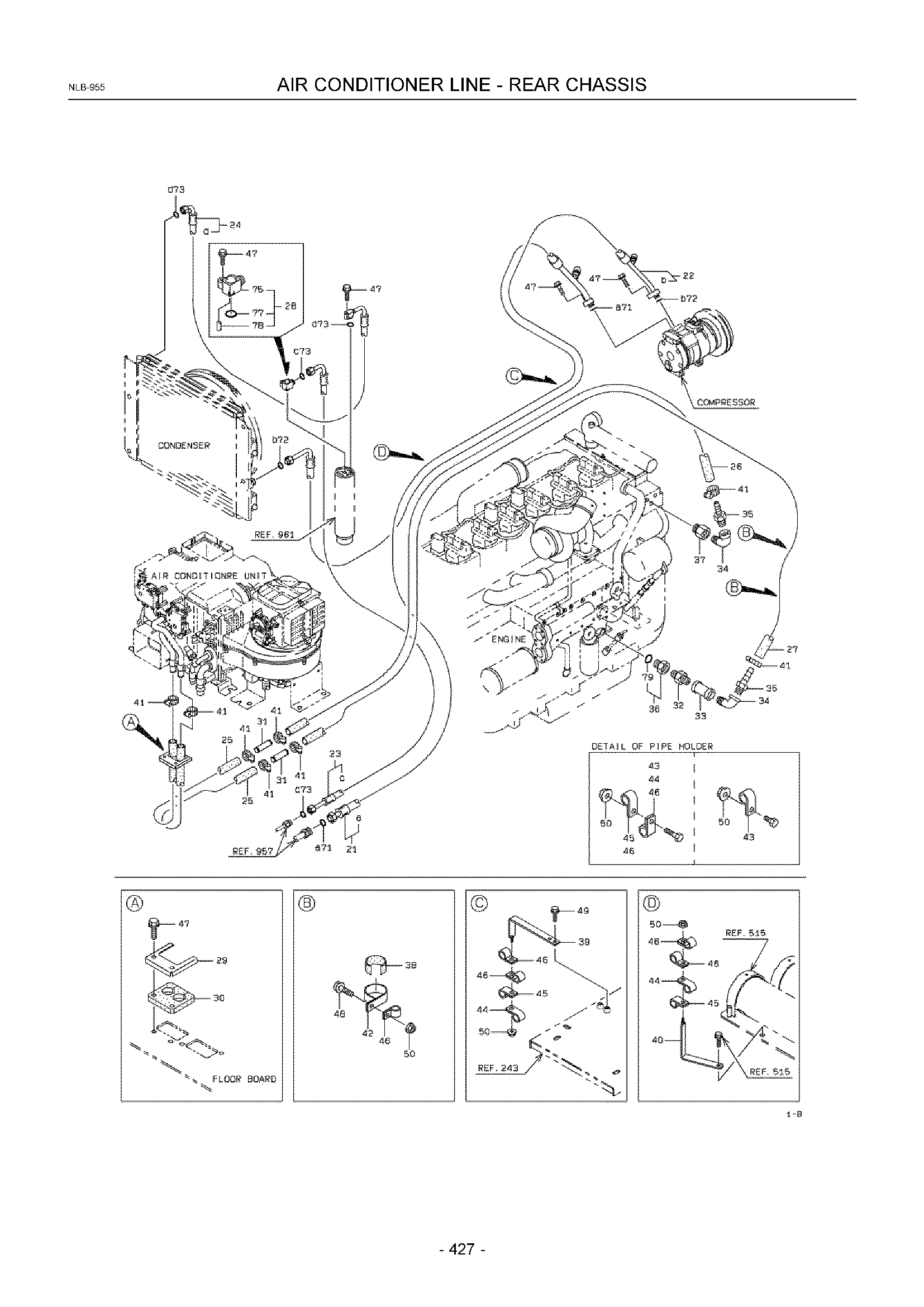

Заводская схема «Кондиционер линия - задний шасси» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4312425070 | Шланг, радиатор | 1 |
| 22A | KC4312425080 | Шланг, радиатор | 1 |
| 23A | KC4312425150 | Шланг, радиатор | 1 |
| 24A | KC4312425160 | Шланг, радиатор | 1 |
| 25A | KC6723015000 | Шланг, водяной | |
| 25B | KC6723015000 | Шланг, водяной | |
| 26A | KC6723015000 | Шланг, водяной | |
| 26B | KC6723015000 | Шланг, водяной | |
| 27A | KC6723015000 | Шланг, водяной | |
| 27B | KC6723015000 | Шланг, водяной | |
| 28A | KC3890060050 | Штуцер | 1 |
| 29A | KC4161340250 | Пластина | 1 |
| 30A | KC3305721070 | Уплотнительная втулка | 1 |
| 31A | KC3873070020 | Трубка | 2 |
| 32A | KC6920204000 | Штуцер, ниппель | 1 |
| 33A | KC6920004000 | Штуцер, разъём | 1 |
| 34A | KC6920504000 | Штуцер, угловой штуцер | 2 |
| 35A | KC8851101081 | Ниппель, шланг | 2 |
| 36A | KC8821431708 | Адаптер | 1 |
| 37A | KC5040102540 | Адаптер | 1 |
| 38A | KC3371322680 | Лист, резиновый | 2 |
| 39A | KC4175125860 | Пластина | 1 |
| 40A | KC4175125870 | Пластина | 1 |
| 41A | KC6900202300 | Лента, шланг | 8 |
| 42A | KC7201046000 | Держатель, шланг | 2 |
| 43A | KC7200111500 | Держатель, трубка | 2 |
| 44A | KC7200112000 | Держатель, трубка | 4 |
| 45A | KC7200112200 | Держатель, трубка | 5 |
| 46A | KC7200112500 | Держатель, трубка | 16 |
| 46B | KC7200112500 | Держатель, трубка | 14 |
| 47A | KC6180206025 | Болт, флангед | 6 |
| 48A | KC6180208020 | Болт, флангед | 2 |
| 49A | KC6180210025 | Болт, флангед | 2 |
| 50A | KC6248021081 | Гайка, флангед | 13 |
| 71A | KC4713173780 | Кольцо, O | 2 |
| 72A | KC4713173770 | Кольцо, O | 2 |
| 73A | KC4713173790 | Кольцо, O | 2 |
| 75A | KC3494070260 | Соединение | 1 |
| 77A | KC4713173550 | Кольцо, O | 1 |
| 78A | KC4000071380 | Палец | 1 |
| 79A | KC6523100121 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
