Трансмиссия группа — HITACHI ZW550

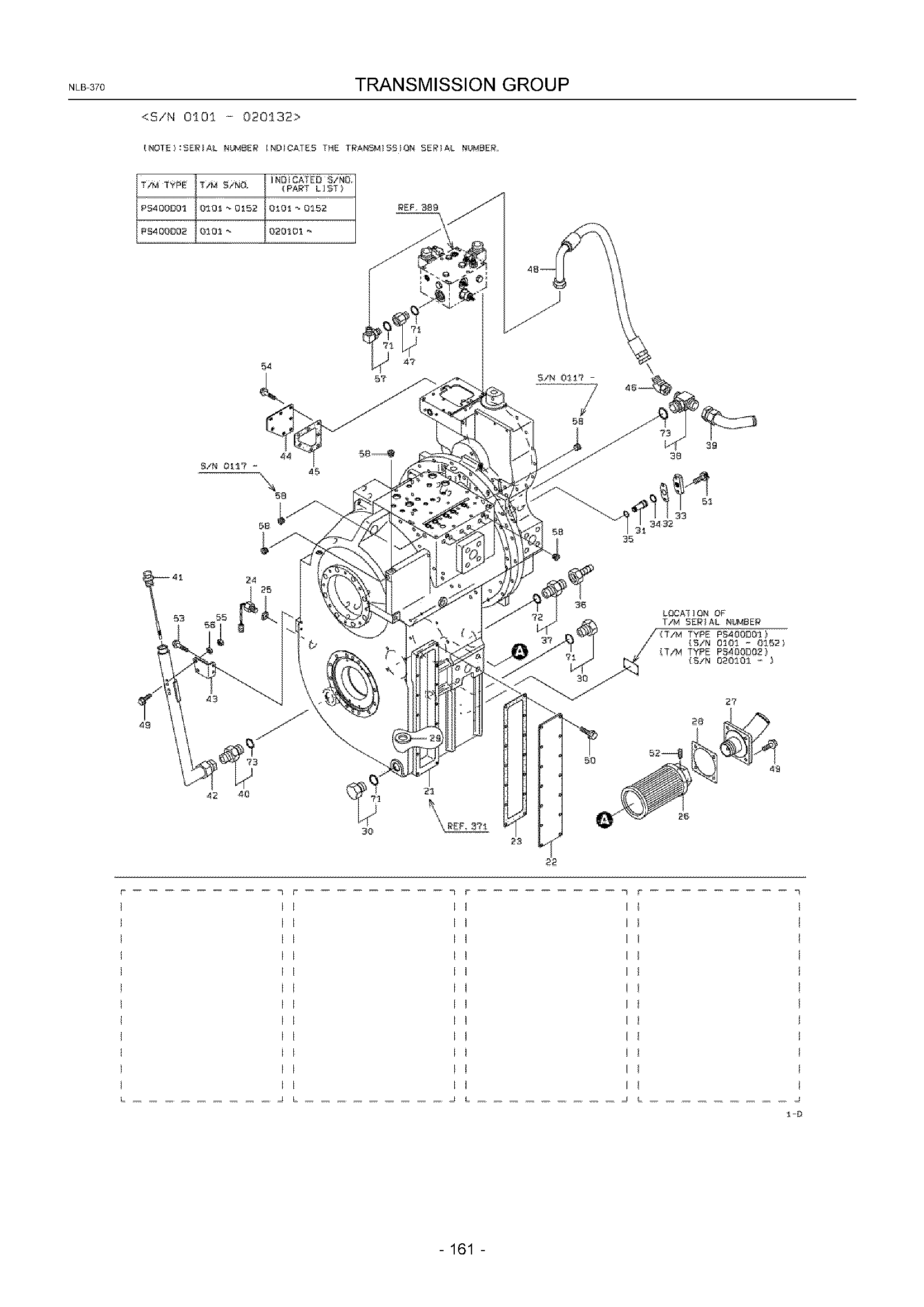

Заводская схема «Трансмиссия группа» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3742121190 | Трансмиссия в сборе | 1 |
| 000B | KC3742121600 | Трансмиссия в сборе | 1 |
| 000C | KC3742121620 | Трансмиссия в сборе | 1 |
| 000D | KC3742121680 | Трансмиссия в сборе | 1 |
| 21A | KC3742021240 | Трансмиссия | 1 |
| 21B | KC3742021530 | Трансмиссия | 1 |
| 21C | KC3742021590 | Трансмиссия | 1 |
| 22A | KC4162059630 | Пластина | 1 |
| 23A | KC3199027090 | Прокладка | 1 |
| 24A | KC3505160080 | Выключатель, проксимитй | 1 |
| 25A | KC3199020970 | Прокладка | 1 |
| 26A | KC4033060310 | Фильтр | 1 |
| 26B | KC4033560130 | Фильтр в сборе, всасывание | 1 |
| 27A | KC3877533190 | Трубка, масляный | 1 |
| 28A | KC3199027470 | Прокладка | 1 |
| 29A | KC4416060010 | Магнит | 1 |
| 30A | KC8839021316 | Пробка | 2 |
| 31A | KC3575024820 | Втулка | 1 |
| 32A | KC3199027020 | Прокладка | 1 |
| 33A | KC3023028490 | Адаптер | 1 |
| 34A | KC6521012022 | Кольцо, O | 1 |
| 35A | KC6521012016 | Кольцо, O | 1 |
| 36A | KC8851103320 | Ниппель, шланг | 1 |
| 37A | KC8820106732 | Адаптер | 1 |
| 38A | KC3024624890 | Адаптер, TEE | 1 |
| 39A | KC3877530470 | Трубка, масляный | 1 |
| 40A | KC8820106720 | Адаптер | 1 |
| 41A | KC3325860070 | Указатель, уровень | 1 |
| 42A | KC3877533460 | Трубка, масляный | 1 |
| 43A | KC4175058410 | Пластина | 1 |
| 44A | KC4175049980 | Пластина | 1 |
| 45A | KC3199026880 | Прокладка | 1 |
| 46A | KC3024220060 | Адаптер, угловой штуцер унион | 1 |
| 47A | KC3890621720 | Штуцер, втулка | 1 |
| 48A | KC4311354960 | Шланг, высокий давление | 1 |
| 49A | KC6180210025 | Болт, флангед | 6 |
| 49B | KC6180210025 | Болт, флангед | 4 |
| 50A | KC6180210016 | Болт, флангед | 14 |
| 51A | KC6110108016 | Болт, разъём | 2 |
| 52A | KC6113105010 | Болт, разъём | 1 |
| 53A | KC6180208016 | Болт, флангед | 2 |
| 54A | KC6180210020 | Болт, флангед | 7 |
| 55A | KC6240181101 | Гайка | 2 |
| 56A | KC6270140101 | Шайба, плане | 2 |
| 57A | KC8824107116 | Адаптер, угловой штуцер | 1 |
| 58A | KC8839016106 | Пробка | 9 |
| 58B | KC8839016106 | Пробка | 11 |
| 59A | KC3221020910 | Колпачок | 1 |
| 60A | KC4711920230 | Кольцо, скуаре | 1 |
| 61A | KC3877540080 | Трубка, масляный | 1 |
| 62A | KC4175250000 | Пластина | 1 |
| 63A | KC4396220050 | Болт, U | 1 |
| 64A | KC8803106101 | Гайка, селф-локкинг | 2 |
| 65A | KC4175247400 | Пластина | 1 |
| 66A | KC6180208012 | Болт, флангед | 2 |
| 67A | KC8839016102 | Пробка | 2 |
| 68A | KC6522041003 | Кольцо, O | 1 |
| 69A | KC6180212035 | Болт, флангед | 2 |
| 70A | KC3325820330 | Указатель, уровень | 1 |
| 71A | KC6521012029 | Кольцо, O | 1 |
| 72A | KC6521012056 | Кольцо, O | 1 |
| 73A | KC6521012038 | Кольцо, O | 1 |
| 74A | KC4141090010 | Блок | 2 |
| 75A | KC3670020670 | Трубка | 1 |
| 76A | KC4395390010 | Болт, соединение | 2 |
| 77A | KC4713190010 | Кольцо, O | 2 |
| 78A | KC4602390010 | Шайба, уплотнение | 4 |
| 79A | KC3575090010 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
