Смазка трубопроводы(для задний) — HITACHI ZW550

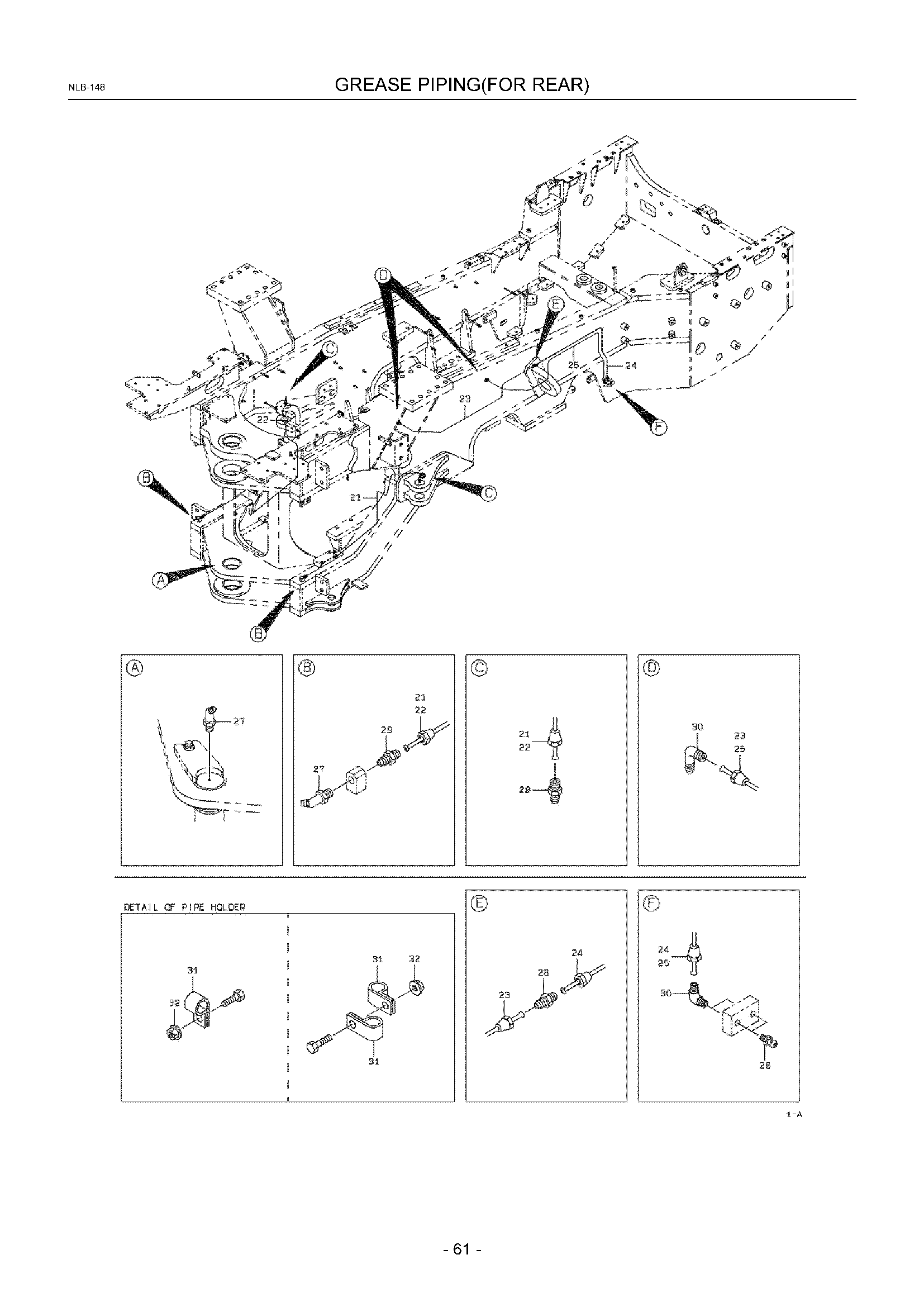

Заводская схема «Смазка трубопроводы(для задний)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3870625600 | Трубка в сборе, фларед | 1 |
| 22A | KC3870625610 | Трубка в сборе, фларед | 1 |
| 23A | KC3870625620 | Трубка в сборе, фларед | 1 |
| 24A | KC3870621290 | Трубка в сборе, фларед | 1 |
| 25A | KC3870621300 | Трубка в сборе, фларед | 1 |
| 26A | KC7501125400 | Ниппель, смазка | 2 |
| 27A | KC7501145400 | Ниппель, смазка | 3 |
| 28A | KC6910060600 | Фларед штуцер, унион | 1 |
| 29A | KC6910010600 | Фларед штуцер | 4 |
| 30A | KC6910020600 | Фларед штуцер, угловой штуцер | 4 |
| 31A | KC7200110600 | Держатель, трубка | 11 |
| 32A | KC6248021081 | Гайка, флангед | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
