Кондиционер блок в сборе — HITACHI ZW550

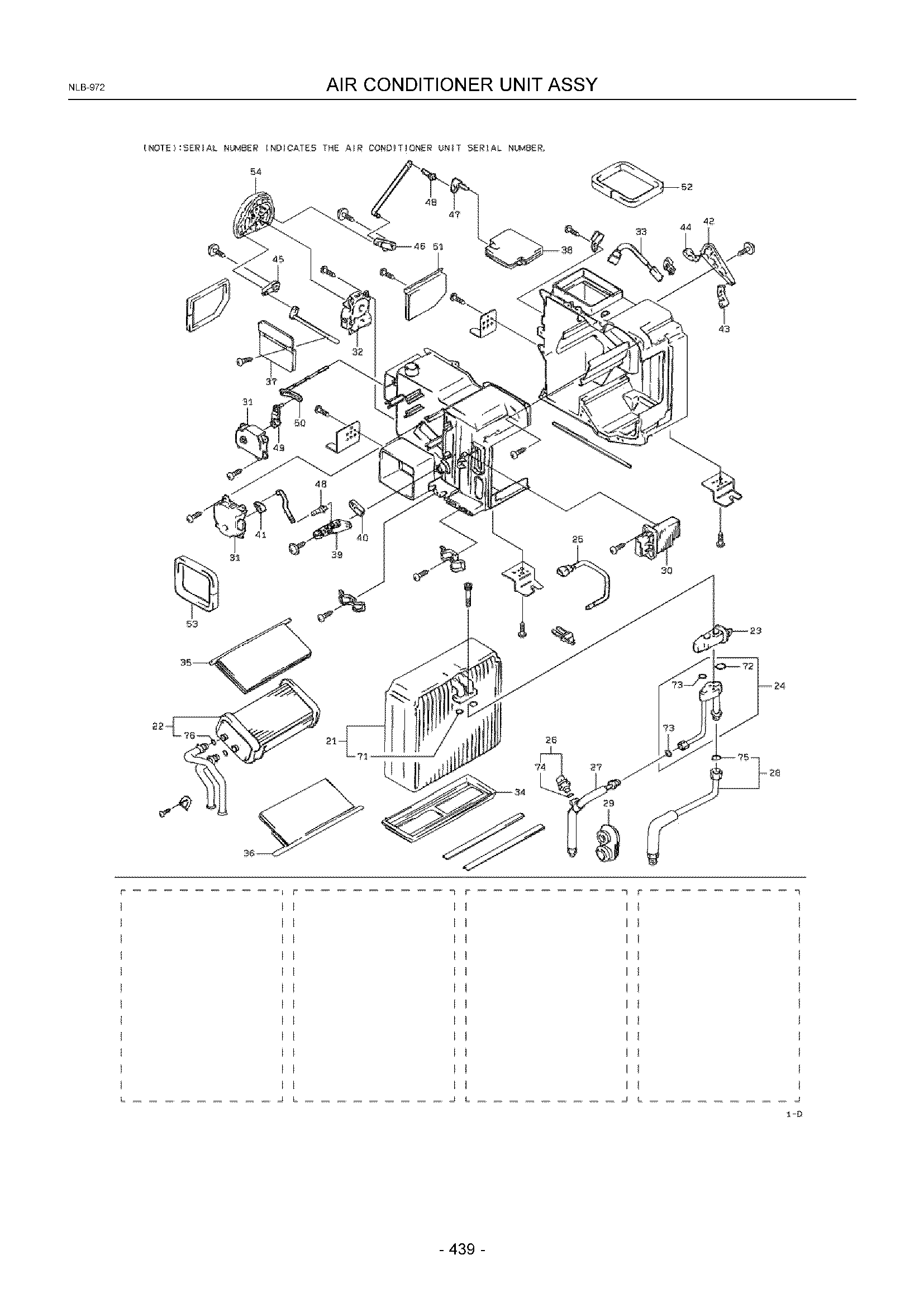

Заводская схема «Кондиционер блок в сборе» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC4457170030 | Блок в сборе | 1 |
| 21A | KC3099970120 | Евапоратор | 1 |
| 22A | KC3328171920 | Коре в сборе | 1 |
| 23A | KC3851071300 | Клапан | 1 |
| 24A | KC4929070210 | Трубка комплект | 1 |
| 25A | KC3344170160 | Термостат | 1 |
| 26A | KC3504770220 | Выключатель, давление | 1 |
| 27A | KC3670070420 | Трубка | 1 |
| 28A | KC3670070430 | Трубка | 1 |
| 29A | KC3305770750 | Уплотнительная втулка | 1 |
| 30A | KC4553170150 | Резистор | 1 |
| 31A | KC3348070140 | Серво в сборе | 2 |
| 32A | KC3348070150 | Серво в сборе | 1 |
| 33A | KC3582070170 | Датчик | 1 |
| 34A | KC4160071550 | Пластина | 1 |
| 35A | KC3752170540 | Дверь в сборе | 1 |
| 36A | KC3752170550 | Дверь в сборе | 1 |
| 37A | KC3752170560 | Дверь в сборе | 1 |
| 38A | KC3752170570 | Дверь в сборе | 1 |
| 39A | KC4164570530 | Пластина | 1 |
| 40A | KC4560070500 | Рычаг | 1 |
| 41A | KC4560070510 | Рычаг | 1 |
| 42A | KC4164570540 | Пластина | 1 |
| 43A | KC4560070520 | Рычаг | 1 |
| 44A | KC4560070530 | Рычаг | 1 |
| 45A | KC4164570550 | Пластина | 1 |
| 46A | KC4164570560 | Пластина | 1 |
| 47A | KC4560070540 | Рычаг | 1 |
| 48A | KC3292070530 | Хомут | 2 |
| 49A | KC4560070550 | Рычаг | 1 |
| 50A | KC4562470050 | Рычаг в сборе, управление | 1 |
| 51A | KC3752170580 | Дверь в сборе | 1 |
| 52A | KC3960073790 | Манжета | 1 |
| 53A | KC3960073800 | Манжета | 1 |
| 54A | KC4164570570 | Пластина | 1 |
| 71A | KC4713173740 | Кольцо, O | 2 |
| 72A | KC4713173740 | Кольцо, O | 1 |
| 73A | KC4713173550 | Кольцо, O | 2 |
| 74A | KC4713173760 | Кольцо, O | 1 |
| 75A | KC4713173740 | Кольцо, O | 1 |
| 76A | KC4713176960 | Кольцо, O | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
