Электрический проводка - кабина — HITACHI ZW550

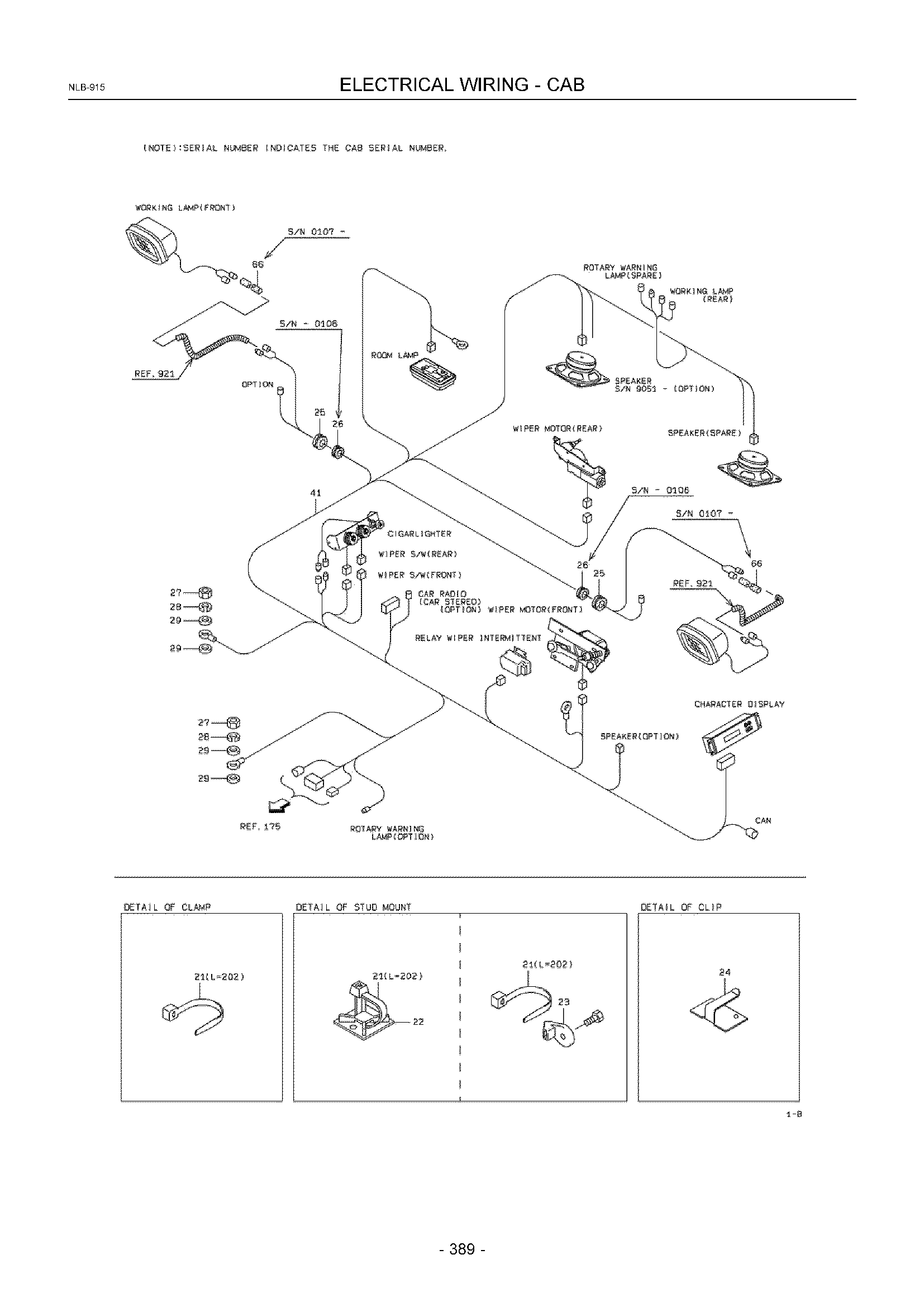

Заводская схема «Электрический проводка - кабина» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3292370090 | Хомут, шланг | 12 |
| 22A | KC3292370190 | Хомут, шланг | 8 |
| 23A | KC3292370120 | Хомут, шланг | 3 |
| 24A | KC3297070210 | Зажим | 18 |
| 25A | KC6580110016 | Втулка, еластик | 2 |
| 26A | KC6580108016 | Втулка, еластик | 2 |
| 27A | KC6240181101 | Гайка | 2 |
| 28A | KC6272110100 | Пружинная шайба | 2 |
| 29A | KC4601121650 | Шайба, плане | 4 |
| 41A | KC3319354970 | Трос в сборе | 1 |
| 41B | KC3319420950 | Трос в сборе | 1 |
| 66A | KC3670020630 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
