Трубка крепление (масляный) — HITACHI ZW550

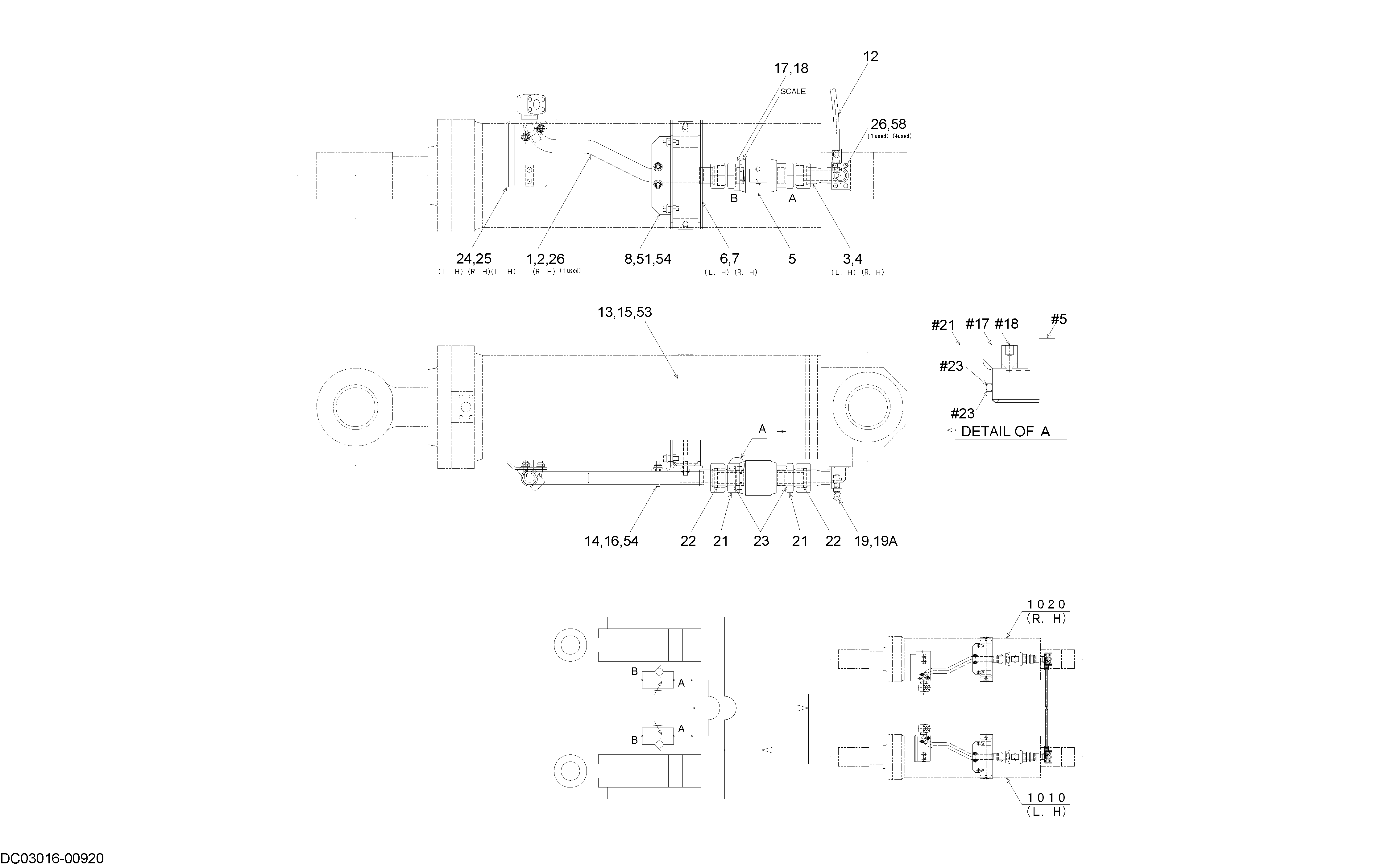

Заводская схема «Трубка крепление (масляный)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | KC0301600850 | Трубка крепление, масляный | 1 |
| 1020 | KC0301600860 | Трубка крепление, масляный | 1 |
| 1 | KC3877533600 | Трубка, масляный | 1 |
| 2 | KC3877533610 | Трубка, масляный | 1 |
| 3 | KC3875533140 | Трубка, масляный | 1 |
| 4 | KC3875533140 | Трубка, масляный | 1 |
| 5 | KC3855470830 | Клапан, обратный | 2 |
| 6 | KC4090056780 | Кронштейн | 1 |
| 7 | KC4090056780 | Кронштейн | 1 |
| 8 | KC4163528210 | Пластина | 2 |
| 12 | KC4310325140 | Шланг, высокий давление | 1 |
| 13 | KC4396220990 | Болт, U | 2 |
| 14 | KC4396220030 | Болт, U | 2 |
| 15 | KC8803106121 | Гайка, селф-локкинг | 4 |
| 16 | KC8803106101 | Гайка, селф-локкинг | 4 |
| 17 | KC3570020470 | Проставка | 2 |
| 18 | KC6221605008 | Винт, комплект | 2 |
| 19 | KC8824107104 | Адаптер, угловой штуцер | 2 |
| 19A | KC6521012011 | Кольцо, O | 1 |
| 21 | KC3890020720 | Штуцер | 4 |
| 22 | KC6521022040 | Кольцо, O | 4 |
| 23 | KC6521022045 | Кольцо, O | 4 |
| 24 | KC4175059340 | Пластина | 1 |
| 25 | KC4175059350 | Пластина | 1 |
| 26 | KC6522031024 | Кольцо, O | 4 |
| 51 | KC6180210030 | Болт, флангед | 4 |
| 53 | KC6270140121 | Шайба, плане | 4 |
| 54 | KC6271018109 | Шайба, плане | 8 |
| 58 | KC6180210065 | Болт, флангед | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
