Комбинированный клапан крепление — HITACHI ZW550

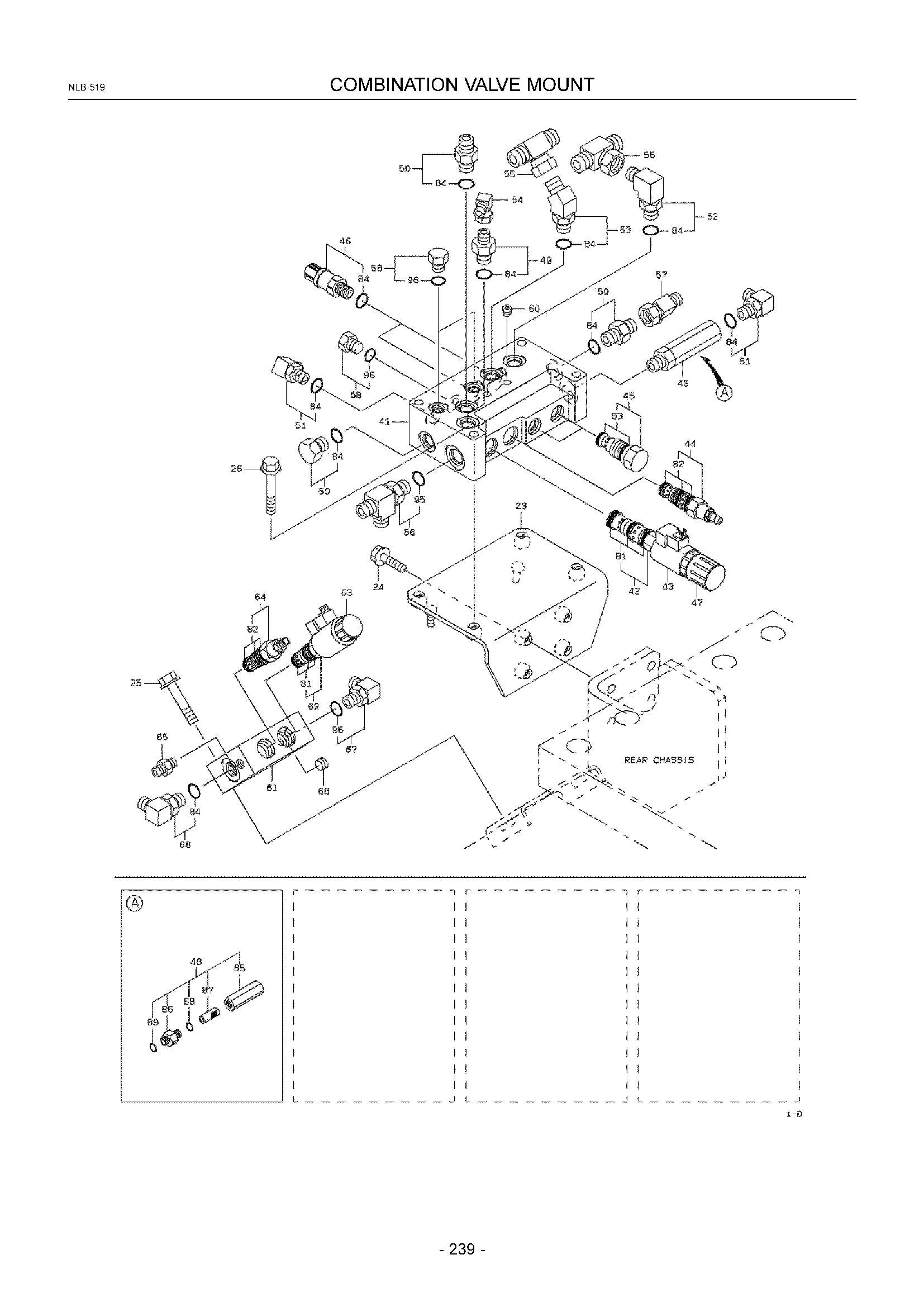

Заводская схема «Комбинированный клапан крепление» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 23A | KC4090245090 | Кронштейн | 1 |
| 23B | KC4090248390 | Кронштейн | 1 |
| 24A | KC6180210030 | Болт, флангед | 4 |
| 25A | KC6180210055 | Болт, флангед | 2 |
| 26A | KC6180210080 | Болт, флангед | 4 |
| 41A | KC4141036540 | Блок | 1 |
| 42A | KC3851171020 | Клапан в сборе | 1 |
| 43A | KC3591070390 | Соленоид | 1 |
| 44A | KC3856770290 | Клапан, редукинг | 1 |
| 45A | KC3855460310 | Клапан, обратный | 2 |
| 46A | KC3583060100 | Датчик, давление | 2 |
| 47A | KC3781060200 | Ручка | 1 |
| 48A | KC4033760370 | Фильтр в сборе, линия | 1 |
| 49A | KC3023021410 | Адаптер | 1 |
| 50A | KC8820106706 | Адаптер | 2 |
| 51A | KC8824107106 | Адаптер, угловой штуцер | 2 |
| 52A | KC3890321080 | Штуцер, угловой штуцер | 1 |
| 53A | KC3024125350 | Адаптер, угловой штуцер | 1 |
| 54A | KC3024220100 | Адаптер, угловой штуцер унион | 1 |
| 55A | KC3024623250 | Адаптер, TEE | 2 |
| 56A | KC3024660030 | Адаптер, TEE | 1 |
| 57A | KC3024620660 | Адаптер, TEE | 1 |
| 58A | KC8839021304 | Пробка | 3 |
| 59A | KC8839021306 | Пробка | 1 |
| 60A | KC8839016102 | Пробка | 2 |
| 61A | KC4141034720 | Блок | 1 |
| 62A | KC3851171020 | Клапан в сборе | 1 |
| 63A | KC3591070390 | Соленоид | 1 |
| 64A | KC3856770190 | Клапан, редукинг | 1 |
| 64B | KC3856770320 | Клапан, редукинг | 1 |
| 65A | KC8820100904 | Адаптер | 1 |
| 66A | KC8824107106 | Адаптер, угловой штуцер | 1 |
| 67A | KC3024120890 | Адаптер, угловой штуцер | 1 |
| 68A | KC8839016102 | Пробка | 1 |
| 81A | KC4932774570 | Уплотнение комплект | 1 |
| 82A | KC4932772080 | Уплотнение комплект | 1 |
| 83A | KC4932772070 | Уплотнение комплект | 1 |
| 84A | KC6521012014 | Кольцо, O | 1 |
| 85A | KC3310070690 | Корпус | 1 |
| 86A | KC3771070390 | Ниппель | 1 |
| 87A | KC3098170720 | Элемент, фильтр | 1 |
| 88A | KC6521012018 | Кольцо, O | 1 |
| 89A | KC6521012014 | Кольцо, O | 1 |
| 95A | KC6521012018 | Кольцо, O | 1 |
| 96A | KC6521012011 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
