Лоадинг гидравлический линия - масляный радиатор — HITACHI ZW550

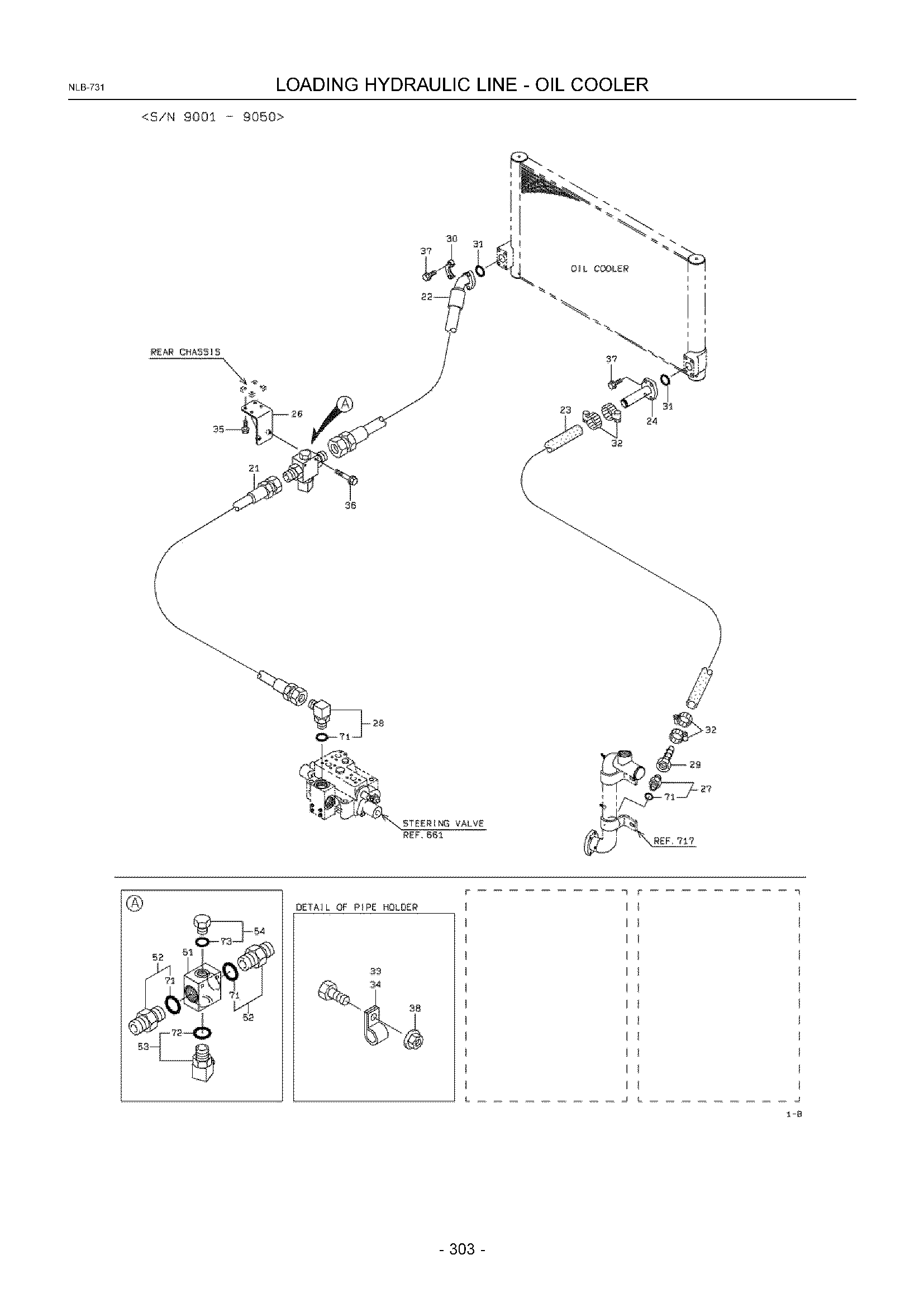

Заводская схема «Лоадинг гидравлический линия - масляный радиатор» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6825580500 | Шланг, высокий давление | 1 |
| 21B | KC6825580485 | Шланг, высокий давление | 1 |
| 22A | KC6825080070 | Шланг, высокий давление | 1 |
| 22B | KC6825080069 | Шланг, высокий давление | 1 |
| 22C | KC6824580062 | Шланг, высокий давление | 1 |
| 23A | KC6704038000 | Шланг, подогрев ресистинг LP | |
| 23B | KC6704038000 | Шланг, подогрев ресистинг LP | |
| 23C | KC6704038000 | Шланг, подогрев ресистинг LP | |
| 24A | KC3877529730 | Трубка, масляный | 1 |
| 24B | KC3877535530 | Трубка, масляный | 1 |
| 24C | KC3877537570 | Трубка, масляный | 1 |
| 26A | KC4090237620 | Кронштейн | 1 |
| 27A | KC8820106724 | Адаптер | 1 |
| 28A | KC8824107124 | Адаптер, угловой штуцер | 1 |
| 28B | KC8824107124 | Адаптер, угловой штуцер | 2 |
| 29A | KC8851103240 | Ниппель, шланг | 1 |
| 30A | KC6981138210 | Фланец, разрезной | 2 |
| 30B | KC3023028950 | Адаптер | 1 |
| 31A | KC6522041003 | Кольцо, O | 2 |
| 31B | KC6521012045 | Кольцо, O | 2 |
| 32A | KC6900205700 | Лента, шланг | 4 |
| 33A | KC7201049000 | Держатель, шланг | 7 |
| 34A | KC7201052000 | Держатель, шланг | 7 |
| 35A | KC6180210016 | Болт, флангед | 4 |
| 36A | KC6180210085 | Болт, флангед | 2 |
| 37A | KC6180212030 | Болт, флангед | 8 |
| 37B | KC6180212030 | Болт, флангед | 2 |
| 38A | KC6248021081 | Гайка, флангед | 14 |
| 39A | KC6180212050 | Болт, флангед | 2 |
| 51A | KC4141029770 | Блок | 1 |
| 52A | KC8820106724 | Адаптер | 2 |
| 53A | KC3024125310 | Адаптер, угловой штуцер | 1 |
| 54A | KC8839021312 | Пробка | 1 |
| 71A | KC6521012044 | Кольцо, O | 1 |
| 72A | KC6521012038 | Кольцо, O | 1 |
| 73A | KC6521012024 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
