Ступень и поручень группа — HITACHI ZW550

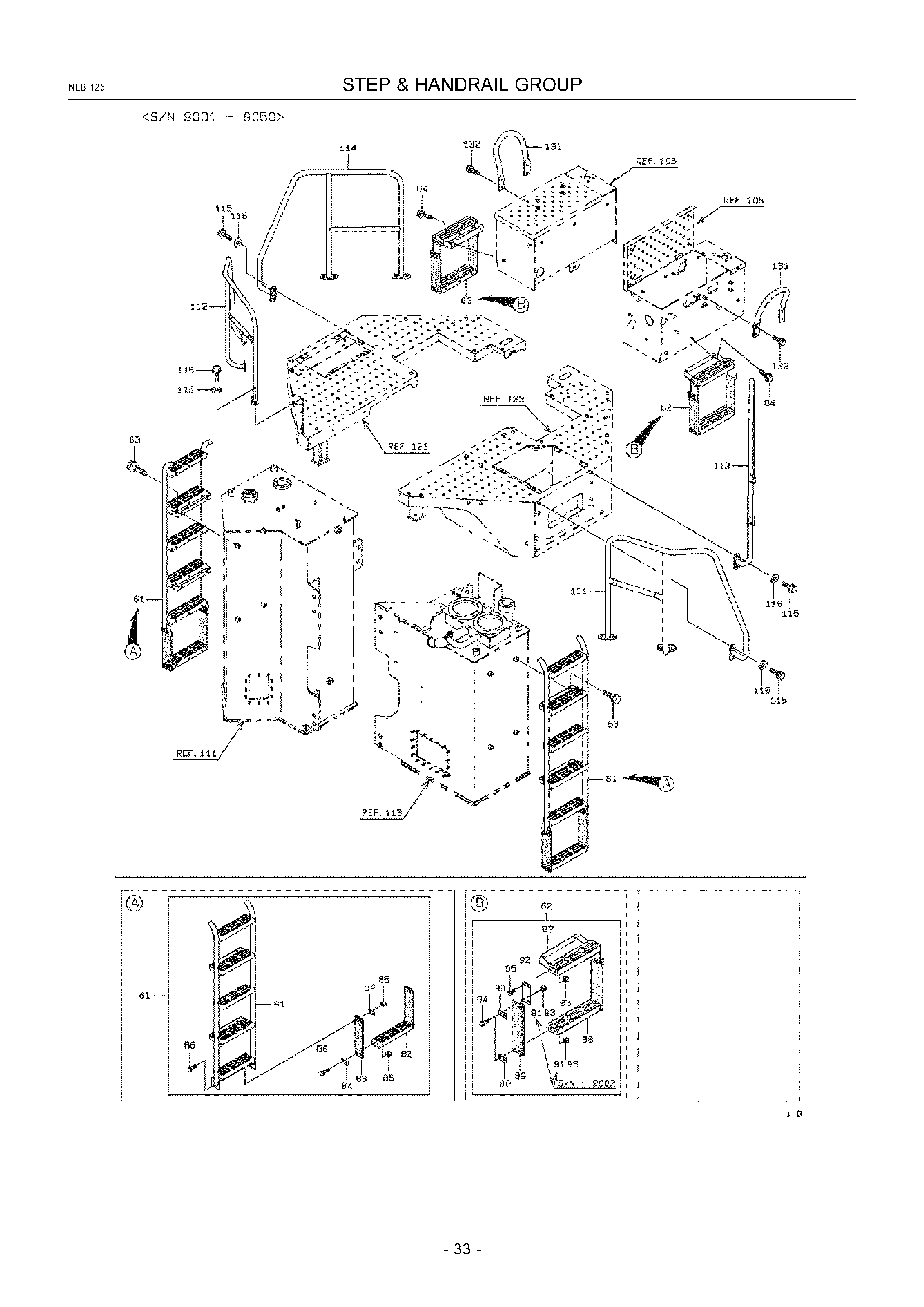

Заводская схема «Ступень и поручень группа» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4165025920 | Пластина в сборе | 1 |
| 22A | KC4165025930 | Пластина в сборе | 1 |
| 23A | KC6180210016 | Болт, флангед | 8 |
| 41A | KC3568126060 | Спонге | 1 |
| 42A | KC3568126060 | Спонге | 1 |
| 61A | KC4473120250 | Лестница в сборе | 2 |
| 62A | KC3537120410 | Ступень в сборе | 2 |
| 62B | KC3537121300 | Ступень в сборе | 2 |
| 62C | KC3537121410 | Ступень в сборе | 2 |
| 63A | KC6180212020 | Болт, флангед | 8 |
| 64A | KC6180212025 | Болт, флангед | 4 |
| 81A | KC4473020590 | Лестница | 1 |
| 82A | KC3537020070 | Ступень | 1 |
| 83A | KC3371329880 | Лист, резиновый | 2 |
| 84A | KC4161123340 | Пластина | 4 |
| 85A | KC8803106101 | Гайка, селф-локкинг | 8 |
| 86A | KC6180210030 | Болт, флангед | 8 |
| 86B | KC6180210035 | Болт, флангед | 8 |
| 87A | KC3537020590 | Ступень | 1 |
| 88A | KC3537020070 | Ступень | 1 |
| 89A | KC3371322820 | Лист, резиновый | 2 |
| 89B | KC3371331250 | Лист, резиновый | 2 |
| 89C | KC3371322820 | Лист, резиновый | 4 |
| 90A | KC4161123340 | Пластина | 4 |
| 91A | KC8800141101 | Гайка, U | 8 |
| 92A | KC4160522170 | Пластина | 2 |
| 92B | KC4171440090 | Пластина | 2 |
| 93A | KC8803106101 | Гайка, селф-локкинг | 4 |
| 93B | KC8803106101 | Гайка, селф-локкинг | 12 |
| 93C | KC8803106101 | Гайка, селф-локкинг | 8 |
| 93D | KC8803106101 | Гайка, селф-локкинг | 12 |
| 94A | KC6180210035 | Болт, флангед | 8 |
| 94B | KC6180210045 | Болт, флангед | 8 |
| 95A | KC6180210025 | Болт, флангед | 4 |
| 95B | KC6180210025 | Болт, флангед | 4 |
| 111A | KC3813027830 | Поручень | 1 |
| 112A | KC3813027840 | Поручень | 1 |
| 113A | KC3813023800 | Поручень | 1 |
| 114A | KC3813023810 | Поручень | 1 |
| 114B | KC3813033100 | Поручень | 1 |
| 115A | KC6180210025 | Болт, флангед | 24 |
| 116A | KC4601121300 | Шайба, плане | 24 |
| 131A | KC3813022570 | Поручень | 4 |
| 132A | KC6180210020 | Болт, флангед | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
