Водяной линия — HITACHI ZW550

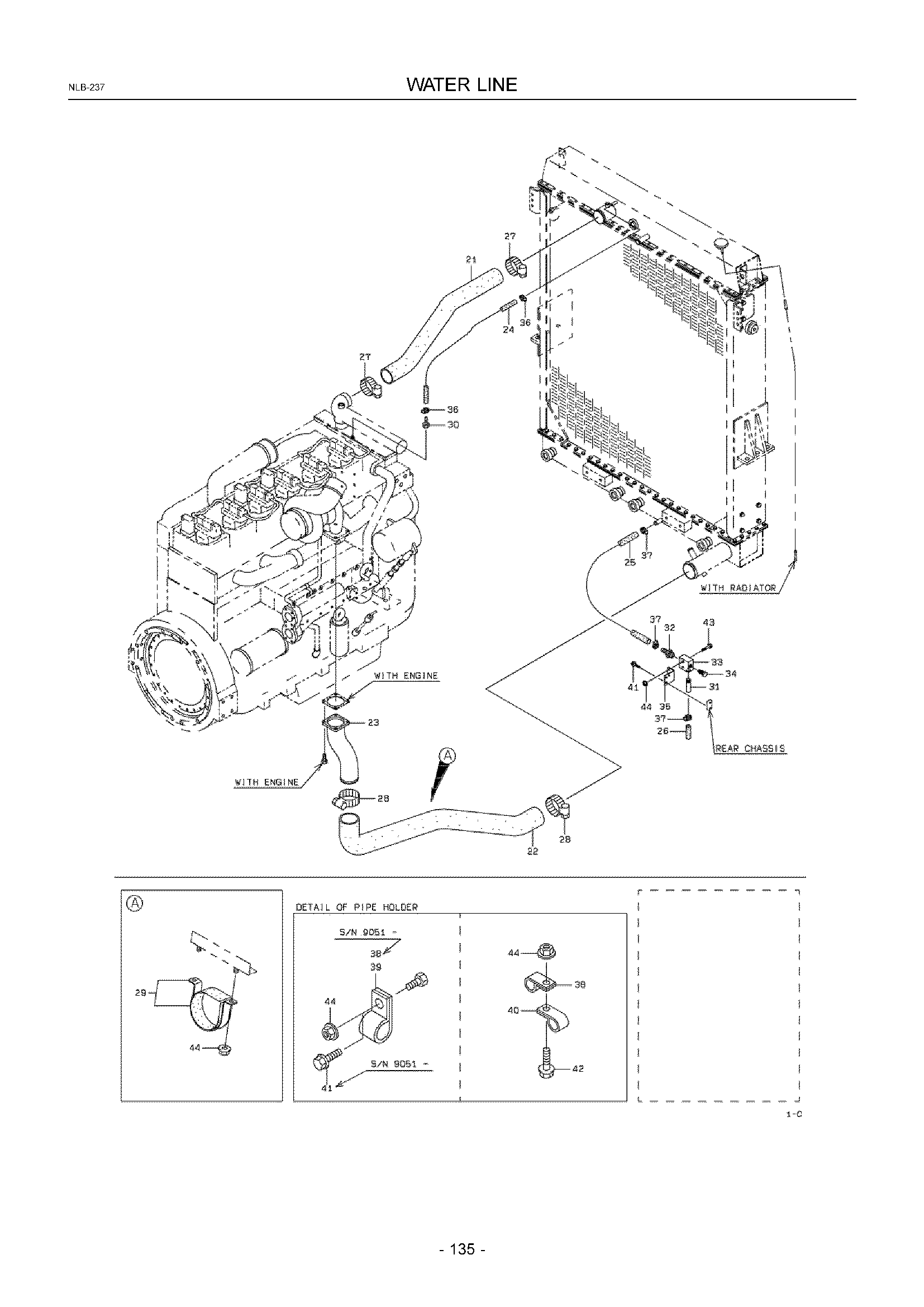

Заводская схема «Водяной линия» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4311025710 | Шланг, водяной | 1 |
| 21B | KC4311026690 | Шланг, водяной | 1 |
| 22A | KC4311025720 | Шланг, водяной | 1 |
| 22B | KC4311026570 | Шланг, водяной | 1 |
| 23A | KC3875220520 | Трубка, водяной | 1 |
| 24A | KC6704009000 | Шланг, подогрев ресистинг LP | |
| 24B | KC6704009000 | Шланг, подогрев ресистинг LP | |
| 25A | KC6704019000 | Шланг, подогрев ресистинг LP | |
| 26A | KC6704019000 | Шланг, подогрев ресистинг LP | |
| 27A | KC6903009200 | Лента, хосе-хигх крутящий момент | 2 |
| 28A | KC6903011800 | Лента, хосе-хигх крутящий момент | 2 |
| 29A | KC3292320100 | Хомут, шланг | 1 |
| 30A | KC3771521280 | Ниппель, шланг | 1 |
| 31A | KC3771522640 | Ниппель, шланг | 1 |
| 32A | KC8851101121 | Ниппель, шланг | 1 |
| 33A | KC4141032030 | Блок | 1 |
| 34A | KC4153020530 | Пробка | 1 |
| 35A | KC3050228280 | Угол | 1 |
| 36A | KC6900202200 | Лента, шланг | 2 |
| 37A | KC6900203800 | Лента, шланг | 3 |
| 38A | KC7201086000 | Держатель, шланг | 1 |
| 38B | KC7201086000 | Держатель, шланг | 2 |
| 39A | KC7200111000 | Держатель, трубка | 3 |
| 40A | KC7200111800 | Держатель, трубка | 1 |
| 41A | KC6180208012 | Болт, флангед | 2 |
| 41B | KC6180208012 | Болт, флангед | 3 |
| 42A | KC6180208020 | Болт, флангед | 1 |
| 43A | KC6180208050 | Болт, флангед | 2 |
| 44A | KC6248021081 | Гайка, флангед | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
