Фонарь крепление (передний) — HITACHI ZW550

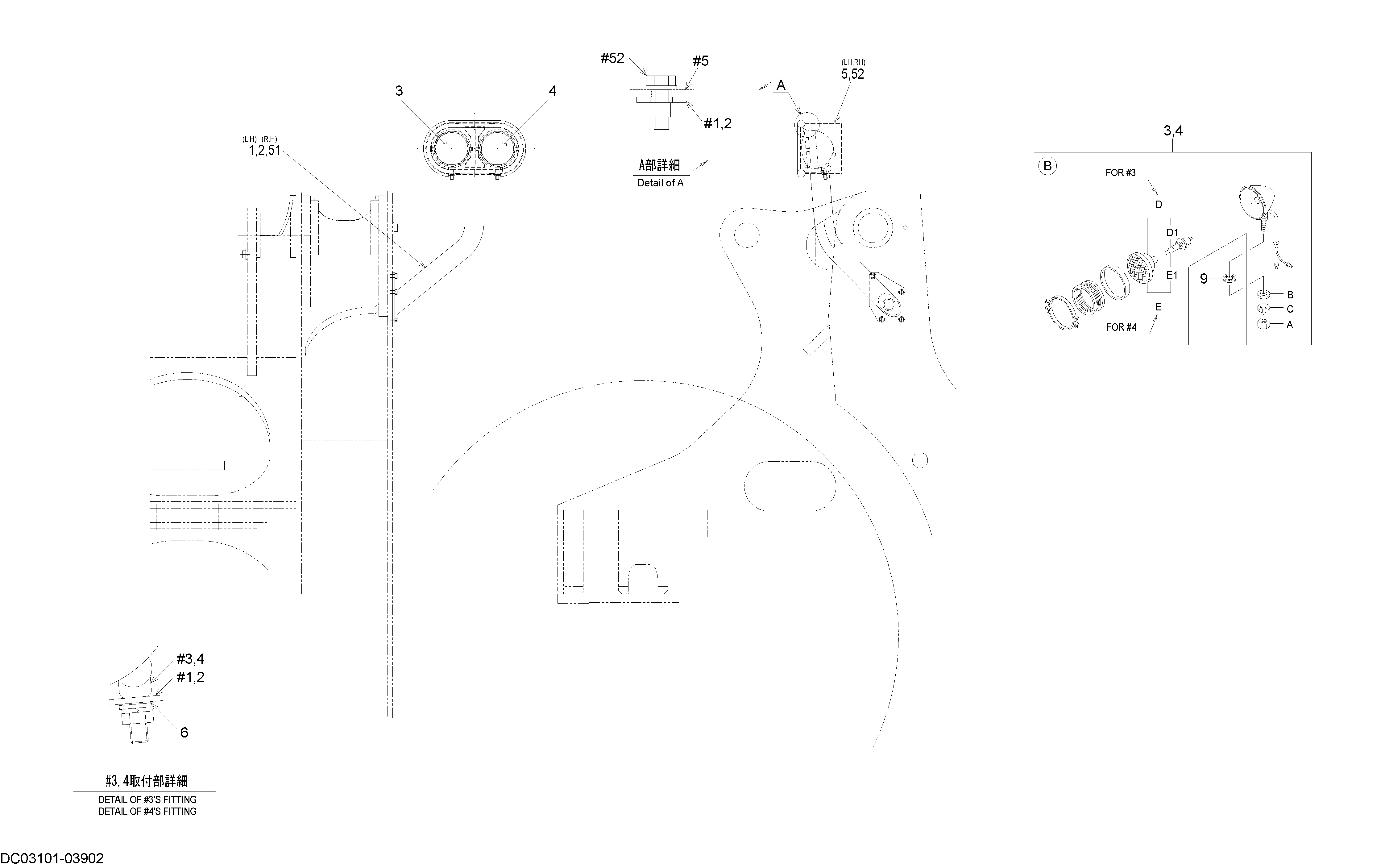

Заводская схема «Фонарь крепление (передний)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | KC0350172910 | Кронштейн, фонарь | 1 |
| 2 | KC0350172920 | Кронштейн, фонарь | 1 |
| 3 | KC4489060220 | Фонарь, головка | 2 |
| 3A | KC6240181142 | Гайка | 1 |
| 3B | KC6270140141 | Шайба, плане | 1 |
| 3C | KC6272114100 | Пружинная шайба | 1 |
| 3D | KC4486070100 | Фонарь | 1 |
| 3D1 | KC3848070610 | Лампа | 1 |
| 4 | KC4489060230 | Фонарь, головка | 2 |
| 4A | KC6240181142 | Гайка | 1 |
| 4B | KC6270140141 | Шайба, плане | 1 |
| 4C | KC6272114100 | Пружинная шайба | 1 |
| 4D | KC4486070110 | Фонарь | 1 |
| 4D1 | KC3848070580 | Лампа | 1 |
| 51 | KC6180212025 | Болт, флангед | 8 |
| 52 | KC6180206016 | Болт, флангед | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
