Трос крепление (передний шасси) — HITACHI ZW550

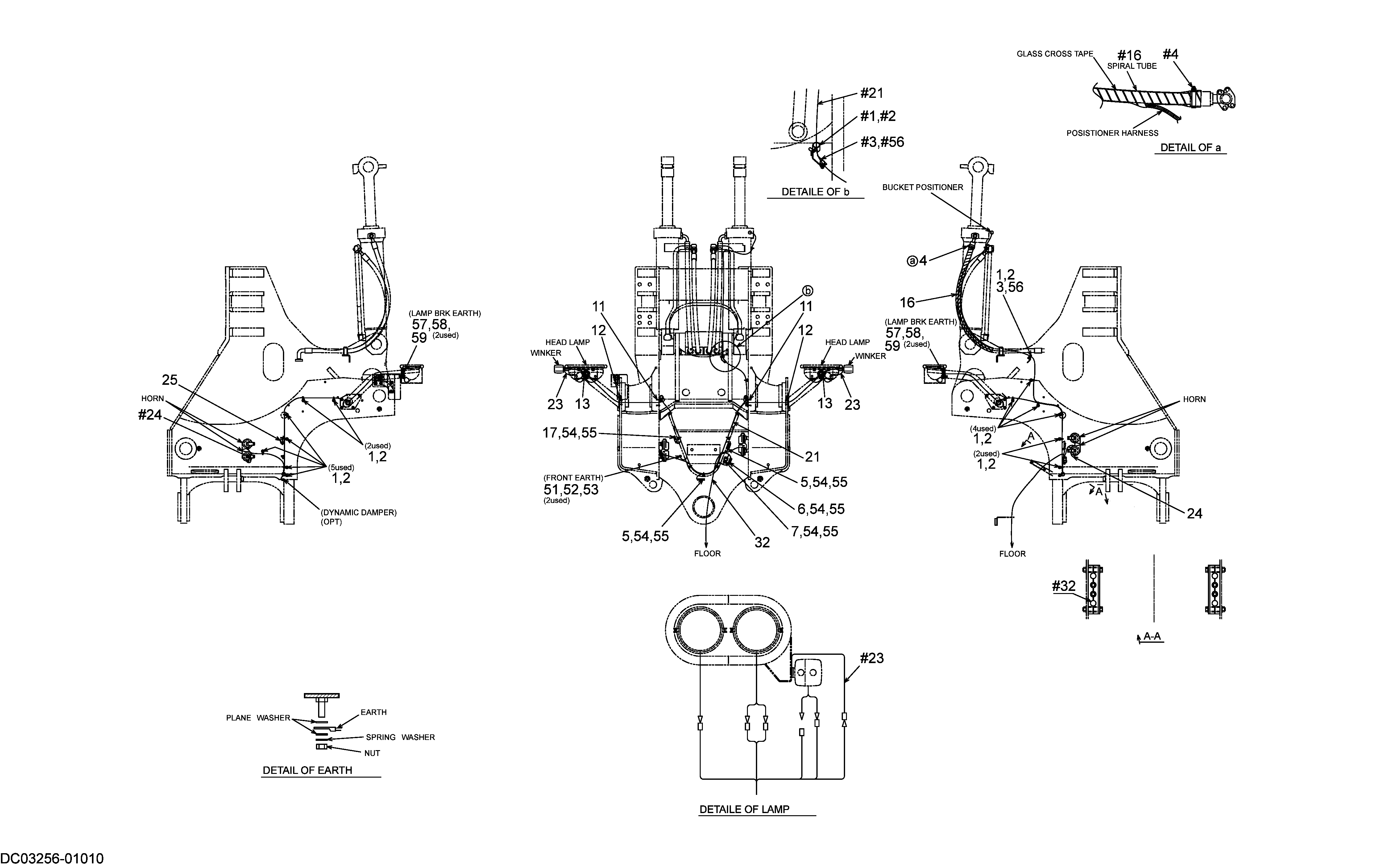

Заводская схема «Трос крепление (передний шасси)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | KC3292370120 | Хомут, шланг | 14 |
| 2 | KC3292370140 | Хомут, шланг | 14 |
| 3 | KC4161237620 | Пластина | 1 |
| 4 | KC6900205200 | Лента, шланг | 1 |
| 5 | KC4355060100 | Держатель | 2 |
| 6 | KC4357160040 | Держатель, пружина | 1 |
| 7 | KC4357160050 | Держатель, пружина | 1 |
| 11 | KC6580150250 | Втулка, еластик | 2 |
| 12 | KC6580131250 | Втулка, еластик | 2 |
| 13 | KC6580131032 | Втулка, еластик | 2 |
| 16 | KC6908123100 | Трубка, спирал | 1 |
| 17 | KC4357120150 | Держатель, пружина | 1 |
| 21 | KC3319354570 | Трос в сборе | 1 |
| 23 | KC3319340440 | Трос в сборе | 2 |
| 24 | KC3319438870 | Трос в сборе | 1 |
| 25 | KC4553120160 | Резистор | 1 |
| 32 | KC3319357940 | Трос в сборе | 1 |
| 51 | KC6240181101 | Гайка | 1 |
| 52 | KC6272110100 | Пружинная шайба | 1 |
| 53 | KC4601121650 | Пружинная шайба | 2 |
| 54 | KC6225651610 | Винт | 5 |
| 55 | KC6272106100 | Пружинная шайба | 5 |
| 56 | KC6248021081 | Гайка, флангед | 1 |
| 57 | KC6240181081 | Гайка | 2 |
| 58 | KC4601121640 | Шайба, плане | 4 |
| 59 | KC6272108100 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
