Электромагнитный клапан и клапан блок — HITACHI ZW550

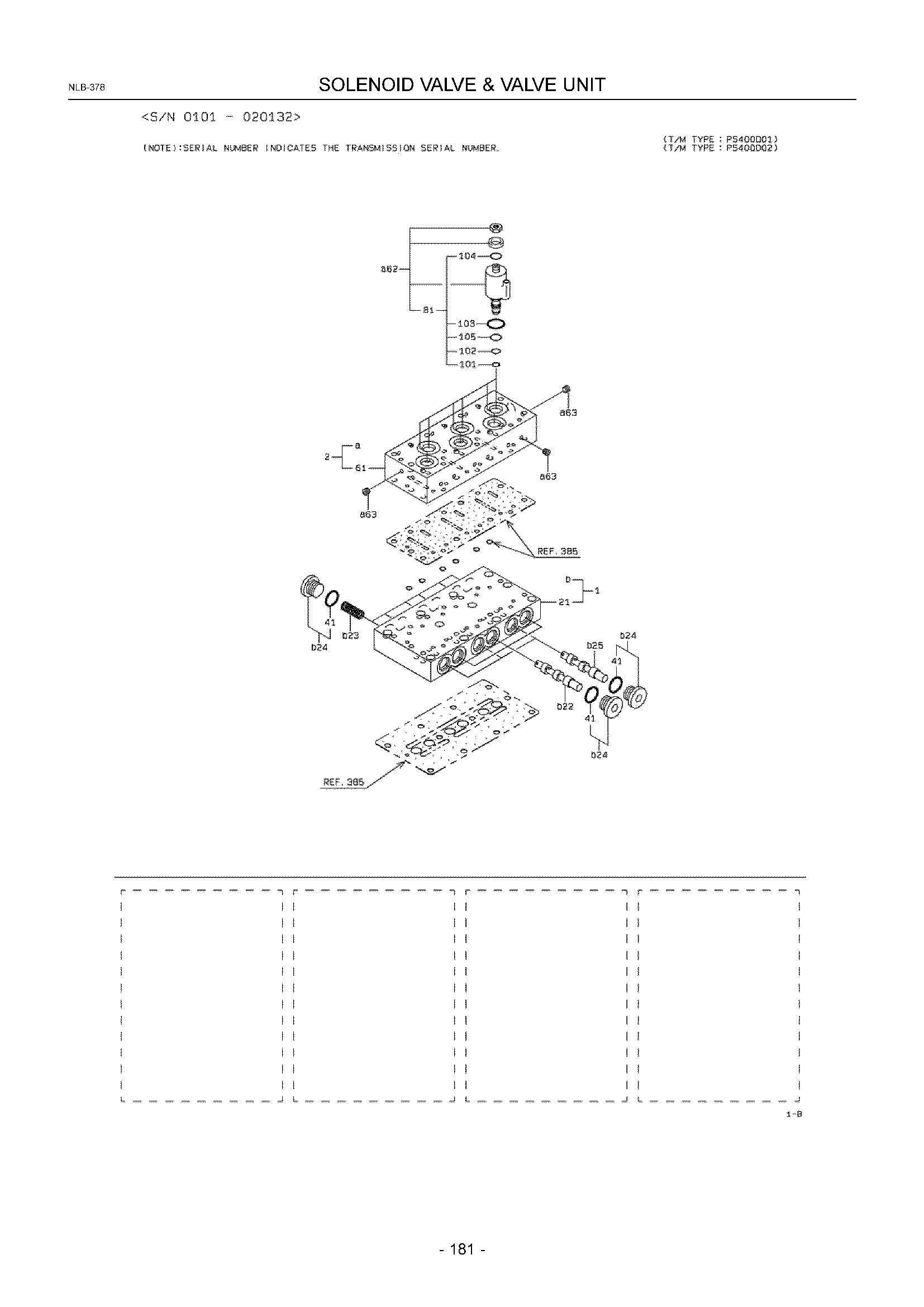

Заводская схема «Электромагнитный клапан и клапан блок» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1A | KC3852120690 | Клапан в сборе, управление | 1 |
| 2A | KC3852120700 | Клапан в сборе, управление | 1 |
| 2B | KC3852120770 | Клапан в сборе, управление | 1 |
| 21A | KC4141037110 | Блок | 1 |
| 22A | KC3557020300 | Золотник | 3 |
| 23A | KC3560023420 | Пружина | 6 |
| 24A | KC4153022910 | Пробка | 12 |
| 25A | KC3557020330 | Золотник | 3 |
| 41A | KC6521012024 | Кольцо, O | 1 |
| 61A | KC4141038700 | Блок | 1 |
| 61B | KC4141040220 | Блок | 1 |
| 62A | KC3855361040 | Клапан, электромагнитный | 6 |
| 62B | KC3855361450 | Клапан, электромагнитный | 6 |
| 63A | KC8839016102 | Пробка | 15 |
| 65A | KC6110105010 | Болт, разъём | 12 |
| 81A | KC4932772530 | Уплотнение комплект | 1 |
| 82A | KC4932774740 | Уплотнение комплект | 1 |
| 101A | KC6521016012 | Кольцо, O | 1 |
| 102A | KC6521016016 | Кольцо, O | 1 |
| 103A | KC4713174820 | Кольцо, O | 1 |
| 104A | KC6521016020 | Кольцо, O | 1 |
| 105A | KC4713174050 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
