Крутящий момент преобразователь — HITACHI ZW550

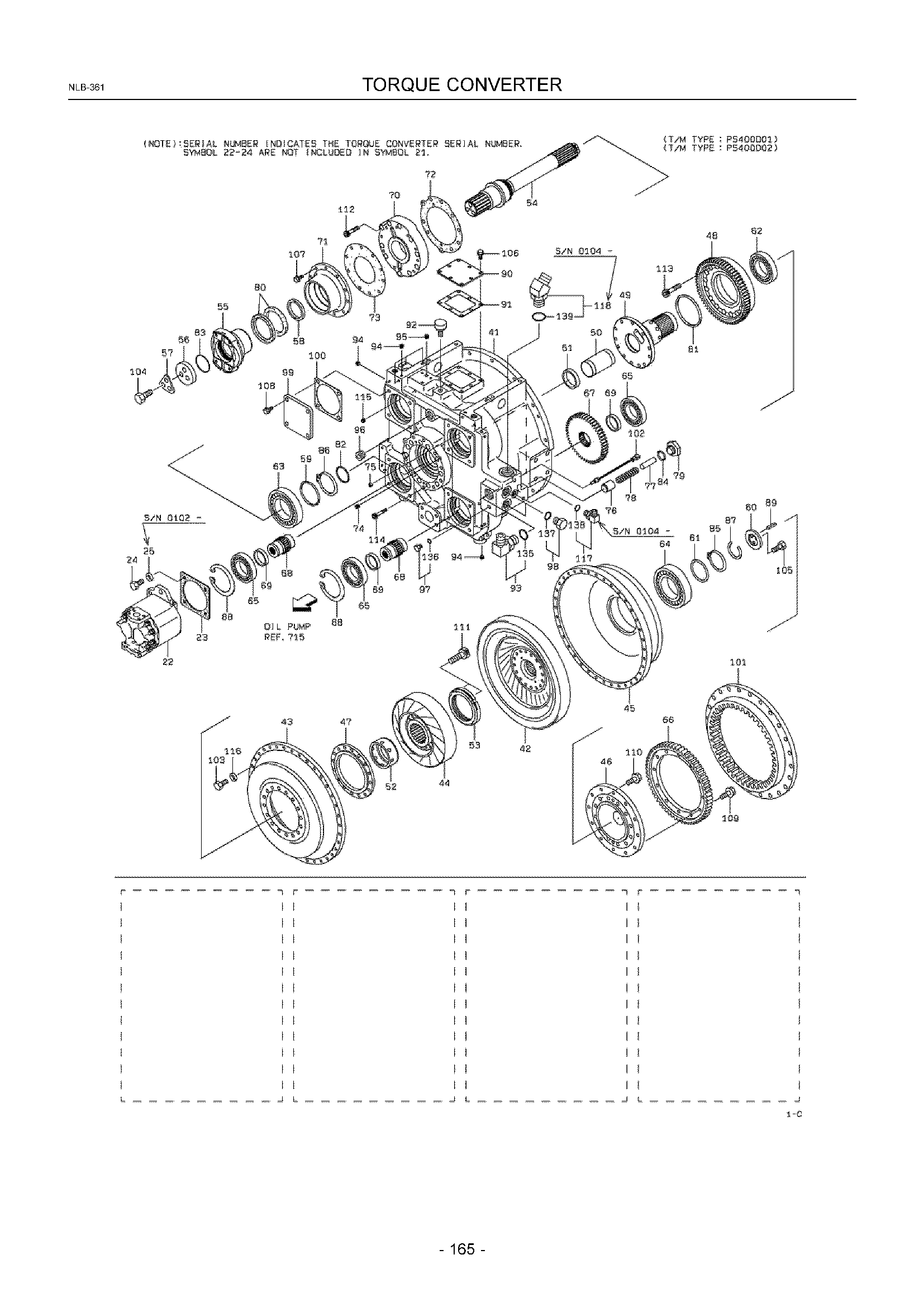

Заводская схема «Крутящий момент преобразователь» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3743120010 | Торкур преобразователь в сборе | 1 |
| 21A | KC3743021180 | Торкур преобразователь | 1 |
| 22A | KC4409320350 | Насос, масляный | 1 |
| 23A | KC3199022880 | Прокладка | 1 |
| 23B | KC3199027570 | Прокладка | 1 |
| 24A | KC6180212035 | Болт, флангед | 4 |
| 24B | KC6103312035 | Болт | 4 |
| 25A | KC6271018121 | Шайба, плане | 4 |
| 41A | KC3790025750 | Корпус | 1 |
| 42A | KC3072120230 | Импеллер в сборе, турбине | 1 |
| 43A | KC3072520360 | Импеллер, насос | 1 |
| 44A | KC3520320060 | Статор в сборе | 1 |
| 45A | KC3128120350 | Крышка, привод | 1 |
| 46A | KC3193021120 | Направляющая | 1 |
| 47A | KC3805021000 | HUB | 1 |
| 48A | KC3243720300 | Шестерня, насос босс | 1 |
| 49A | KC3452220470 | Вал, статор | 1 |
| 50A | KC3872123560 | Трубка | 1 |
| 51A | KC4520026180 | Кольцо | 1 |
| 52A | KC3570022020 | Проставка | 1 |
| 53A | KC3760025250 | Гайка | 1 |
| 54A | KC3452720490 | Вал, турбине | 1 |
| 55A | KC4462121830 | Вилка, фланец | 1 |
| 56A | KC4600024110 | Шайба | 1 |
| 57A | KC4169421020 | Пластина, блокировка | 1 |
| 58A | KC4600024330 | Шайба | 1 |
| 59A | KC4600024340 | Шайба | 1 |
| 60A | KC4495020320 | Фиксатор | 1 |
| 61A | KC4520028760 | Кольцо | 1 |
| 62A | KC4200360670 | Подшипник, каток | 1 |
| 63A | KC7810106218 | Подшипник, шарик | 1 |
| 64A | KC7810106316 | Подшипник, шарик | 1 |
| 65A | KC7810106211 | Подшипник, шарик | 6 |
| 66A | KC3240025410 | Шестерня | 1 |
| 67A | KC3240025060 | Шестерня | 3 |
| 68A | KC3450027920 | Вал | 3 |
| 69A | KC4600024310 | Шайба | 6 |
| 70A | KC3790025840 | Корпус | 1 |
| 71A | KC4495320670 | Фиксатор, уплотнение | 1 |
| 72A | KC3199027340 | Прокладка | 1 |
| 73A | KC3199027350 | Прокладка | 1 |
| 74A | KC4153021460 | Пробка | 1 |
| 75A | KC4153022000 | Пробка | 6 |
| 76A | KC4158520090 | Плунжер | 1 |
| 77A | KC3575024510 | Втулка | 1 |
| 78A | KC3560023680 | Пружина | 1 |
| 79A | KC4153022660 | Пробка | 1 |
| 80A | KC6505406313 | Уплотнение, масляный | 2 |
| 81A | KC4530160180 | Кольцо, поршень | 1 |
| 82A | KC4530160270 | Кольцо, поршень | 1 |
| 83A | KC6521018060 | Кольцо, O | 1 |
| 84A | KC8811113690 | Шайба, уплотнение | 1 |
| 85A | KC6381100080 | Кольцо, стопорный | 1 |
| 86A | KC6381100090 | Кольцо, стопорный | 1 |
| 87A | KC6381200060 | Кольцо, стопорный | 1 |
| 88A | KC6381200100 | Кольцо, стопорный | 3 |
| 89A | KC6301106018 | Палец, пружина | 1 |
| 90A | KC4171129220 | Пластина | 1 |
| 91A | KC3199027360 | Прокладка | 1 |
| 92A | KC4110160010 | Сапун в сборе | 1 |
| 93A | KC8824107120 | Адаптер, угловой штуцер | 1 |
| 94A | KC8839016102 | Пробка | 21 |
| 95A | KC8839016104 | Пробка | 4 |
| 96A | KC8839016116 | Пробка | 1 |
| 97A | KC8839021304 | Пробка | 1 |
| 98A | KC8839021316 | Пробка | 2 |
| 99A | KC4161954750 | Пластина | 1 |
| 100A | KC3199025240 | Прокладка | 1 |
| 101A | KC3240021800 | Шестерня | 1 |
| 102A | KC3582960080 | Датчик, температуре | 1 |
| 103A | KC6101310040 | Болт | 36 |
| 104A | KC6103316040 | Болт | 3 |
| 105A | KC6105710020 | Болт | 3 |
| 106A | KC6180210016 | Болт, флангед | 8 |
| 107A | KC6180210025 | Болт, флангед | 10 |
| 108A | KC6180212030 | Болт, флангед | 4 |
| 109A | KC6180212035 | Болт, флангед | 12 |
| 110A | KC6180212040 | Болт, флангед | 12 |
| 111A | KC6110105010 | Болт, разъём | 2 |
| 112A | KC6110112045 | Болт, разъём | 10 |
| 113A | KC6110112070 | Болт, разъём | 16 |
| 114A | KC6110112090 | Болт, разъём | 12 |
| 115A | KC6112108008 | Болт, разъём | 2 |
| 116A | KC6271018101 | Шайба, плане | 36 |
| 117A | KC8824107108 | Адаптер, угловой штуцер | 1 |
| 118A | KC8824107224 | Адаптер, угловой штуцер | 1 |
| 135A | KC6521012038 | Кольцо, O | 1 |
| 136A | KC6521012011 | Кольцо, O | 1 |
| 137A | KC6521012029 | Кольцо, O | 1 |
| 138A | KC6521012018 | Кольцо, O | 1 |
| 139A | KC6521012044 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
