Лоадинг гидравлический линия - стрела — HITACHI ZW550

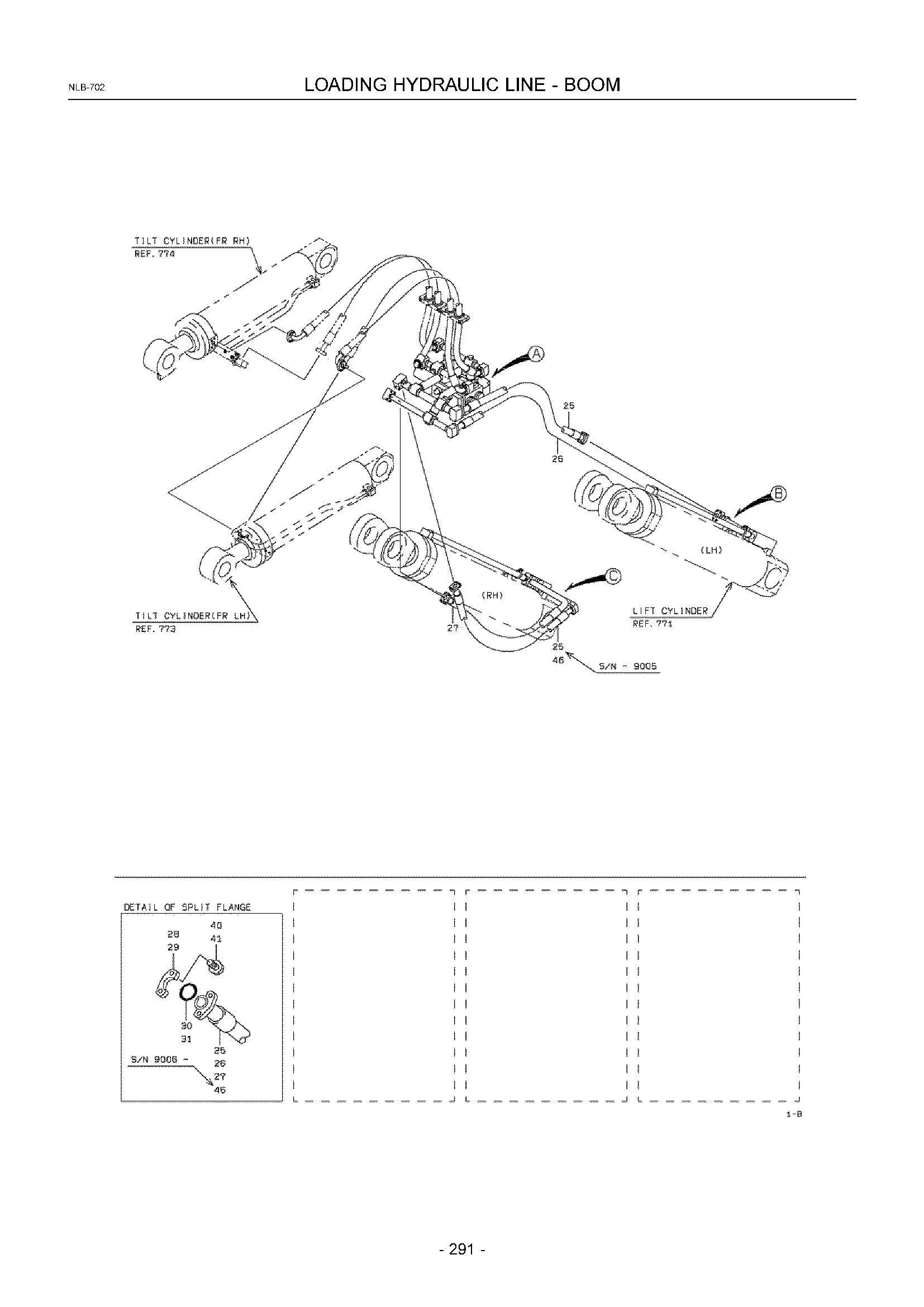

Заводская схема «Лоадинг гидравлический линия - стрела» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3877532730 | Трубка, масляный | 1 |
| 21B | KC3877535280 | Трубка, масляный | 1 |
| 22A | KC3877532740 | Трубка, масляный | 1 |
| 22B | KC3877535290 | Трубка, масляный | 1 |
| 23A | KC3877532750 | Трубка, масляный | 1 |
| 24A | KC3877532760 | Трубка, масляный | 1 |
| 25A | KC6867770155 | Шланг, высокий давление | 2 |
| 25B | KC6867770150 | Шланг, высокий давление | 2 |
| 25C | KC6867770150 | Шланг, высокий давление | 1 |
| 26A | KC4311328110 | Шланг, высокий давление | 1 |
| 26B | KC4311353790 | Шланг, высокий давление | 1 |
| 27A | KC4311328130 | Шланг, высокий давление | 1 |
| 27B | KC4311353800 | Шланг, высокий давление | 1 |
| 28A | KC6981125210 | Фланец, разрезной | 8 |
| 29A | KC6981132210 | Фланец, разрезной | 8 |
| 30A | KC6522031024 | Кольцо, O | 4 |
| 31A | KC6522031027 | Кольцо, O | 6 |
| 32A | KC6522041003 | Кольцо, O | 2 |
| 33A | KC8839021304 | Пробка | 1 |
| 34A | KC8839021316 | Пробка | 1 |
| 35A | KC4160224590 | Пластина | 1 |
| 35B | KC4171220130 | Пластина | 2 |
| 36A | KC4160224600 | Пластина | 1 |
| 37A | KC4396220020 | Болт, U | 2 |
| 38A | KC4396220040 | Болт, U | 2 |
| 39A | KC8803106101 | Гайка, селф-локкинг | 8 |
| 40A | KC6180210030 | Болт, флангед | 16 |
| 41A | KC6180212030 | Болт, флангед | 16 |
| 42A | KC6180212075 | Болт, флангед | 8 |
| 43A | KC6105712035 | Болт | 8 |
| 44A | KC6272112100 | Пружинная шайба | 8 |
| 45A | KC6271018101 | Шайба, плане | 8 |
| 46A | KC6867770147 | Шланг, высокий давление | 1 |
| 61A | KC3875550660 | Трубка, масляный | 1 |
| 62A | KC4141027740 | Блок | 1 |
| 63A | KC6522031024 | Кольцо, O | 2 |
| 64A | KC4396220030 | Болт, U | 1 |
| 65A | KC8803106101 | Гайка, селф-локкинг | 2 |
| 66A | KC4161123220 | Пластина | 1 |
| 67A | KC6180210050 | Болт, флангед | 4 |
| 68A | KC6180210090 | Болт, флангед | 4 |
| 69A | KC6180212020 | Болт, флангед | 2 |
| 70A | KC6270140101 | Шайба, плане | 2 |
| 71A | KC3875550670 | Трубка, масляный | 1 |
| 72A | KC4141027750 | Блок | 1 |
| 73A | KC6522031024 | Кольцо, O | 2 |
| 74A | KC4396220030 | Болт, U | 1 |
| 75A | KC8803106101 | Гайка, селф-локкинг | 2 |
| 76A | KC4161123220 | Пластина | 1 |
| 77A | KC6180210050 | Болт, флангед | 4 |
| 78A | KC6180210090 | Болт, флангед | 4 |
| 79A | KC6180212020 | Болт, флангед | 2 |
| 80A | KC6270140101 | Шайба, плане | 2 |
| 81A | KC6521012011 | Кольцо, O | 1 |
| 82A | KC6521012029 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
