Лоадинг гидравлический линия - задний шасси(для обратный) — HITACHI ZW550

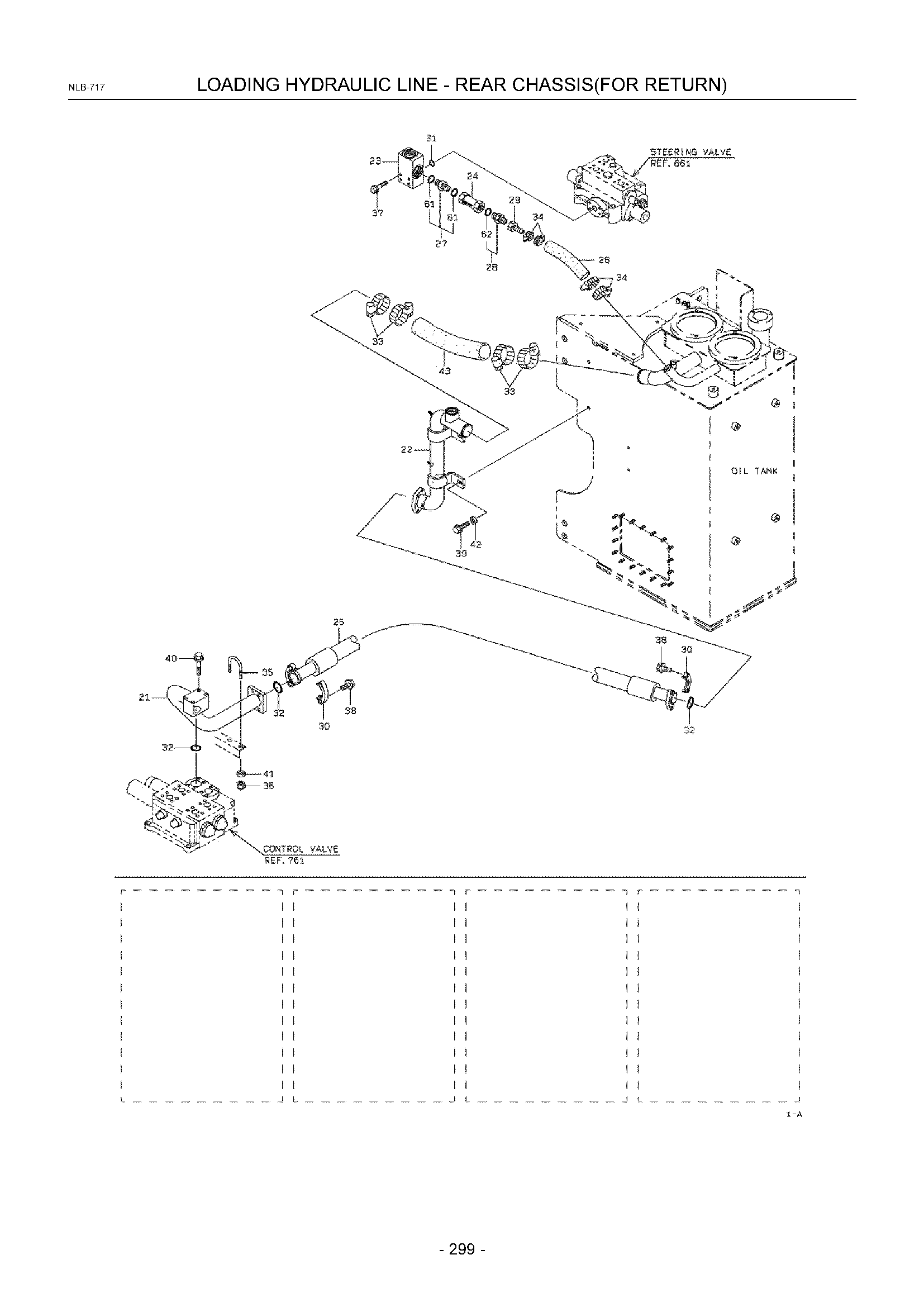

Заводская схема «Лоадинг гидравлический линия - задний шасси(для обратный)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3875526340 | Трубка, масляный | 1 |
| 22A | KC3877533720 | Трубка, масляный | 1 |
| 23A | KC4141037920 | Блок | 1 |
| 24A | KC3853460330 | Клапан в сборе, обратный | 1 |
| 25A | KC6827790143 | Шланг, высокий давление | 1 |
| 26A | KC6704138024 | Шланг, подогрев ресистинг LP | 1 |
| 27A | KC3890120890 | Штуцер, разъём | 1 |
| 28A | KC8820106724 | Адаптер | 1 |
| 29A | KC8851103240 | Ниппель, шланг | 1 |
| 30A | KC6981150210 | Фланец, разрезной | 4 |
| 31A | KC6522031024 | Кольцо, O | 1 |
| 32A | KC6522041006 | Кольцо, O | 3 |
| 33A | KC6903007900 | Лента, хосе-хигх крутящий момент | 4 |
| 33B | KC6903009200 | Лента, хосе-хигх крутящий момент | 4 |
| 34A | KC6900205700 | Лента, шланг | 4 |
| 35A | KC4396220780 | Болт, U | 1 |
| 36A | KC8803106101 | Гайка, селф-локкинг | 2 |
| 37A | KC6180210085 | Болт, флангед | 4 |
| 38A | KC6180212030 | Болт, флангед | 8 |
| 39A | KC6180212040 | Болт, флангед | 2 |
| 40A | KC6180212085 | Болт, флангед | 4 |
| 41A | KC6271018101 | Шайба, плане | 2 |
| 42A | KC6271018121 | Шайба, плане | 2 |
| 43A | KC6704060000 | Шланг, подогрев ресистинг LP | |
| 61A | KC6521012044 | Кольцо, O | 1 |
| 62A | KC6521012044 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
