Наклон гидроцилиндр(правый) (для укороченный стрела) — HITACHI ZW550

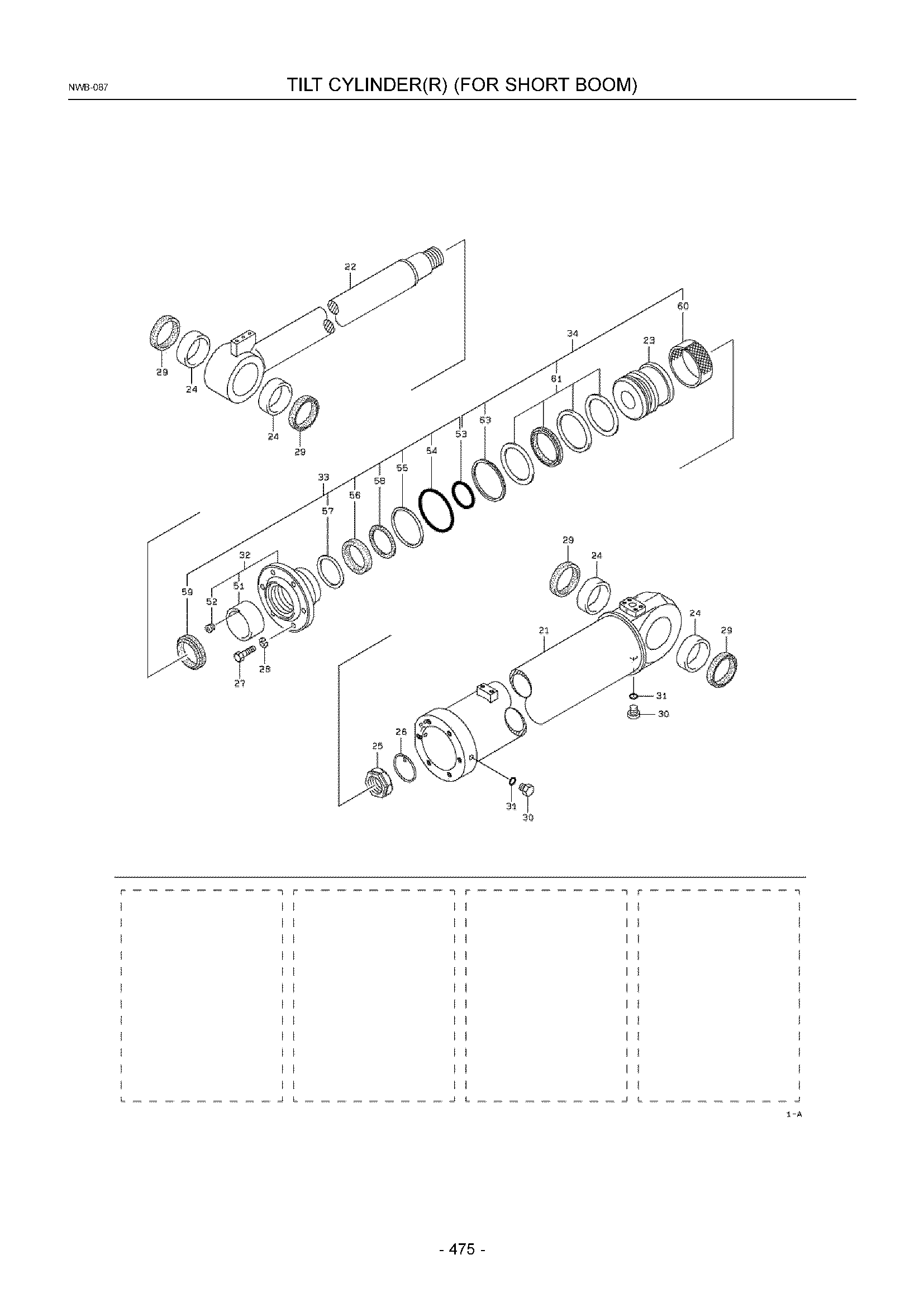

Заводская схема «Наклон гидроцилиндр(правый) (для укороченный стрела)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3482065380 | Гидроцилиндр в сборе, масляный | 1 |
| 21A | KC3672573010 | Трубка, гидроцилиндр | 1 |
| 22A | KC4588672810 | Шток, поршень | 1 |
| 23A | KC3996070800 | Поршень | 1 |
| 24A | KC6342246440 | Втулка | 4 |
| 25A | KC3763670040 | Гайка, поршень | 1 |
| 26A | KC4531570080 | Кольцо, остановка | 1 |
| 27A | KC4390071060 | Болт | 8 |
| 28A | KC6272127100 | Пружинная шайба | 8 |
| 29A | KC6505102510 | Уплотнение, пыль | 4 |
| 30A | KC4153071210 | Пробка | 2 |
| 31A | KC6521012011 | Кольцо, O | 2 |
| 32A | KC3126560240 | Крышка в сборе, шток | 1 |
| 33A | KC4932760750 | Уплотнение комплект | 1 |
| 34A | KC4932760390 | Уплотнение комплект | 1 |
| 51A | KC4084022160 | Втулка | 1 |
| 52A | KC6221406010 | Винт | 1 |
| 53A | KC6521022090 | Кольцо, O | 1 |
| 54A | KC6521022215 | Кольцо, O | 1 |
| 55A | KC6524032215 | Кольцо, бакк-уп | 1 |
| 56A | KC6544606615 | Манжета, U | 1 |
| 57A | KC6547307930 | Кольцо, бакк-уп | 1 |
| 58A | KC6546406660 | Кольцо, буффер | 1 |
| 59A | KC6545504908 | Уплотнение, пыль | 1 |
| 60A | KC6543131298 | Кольцо, веар | 1 |
| 61A | KC4932870020 | Уплотнение комплект | 1 |
| 63A | KC4717170150 | Кольцо, веар | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
