Компрессор крепление — HITACHI ZW550

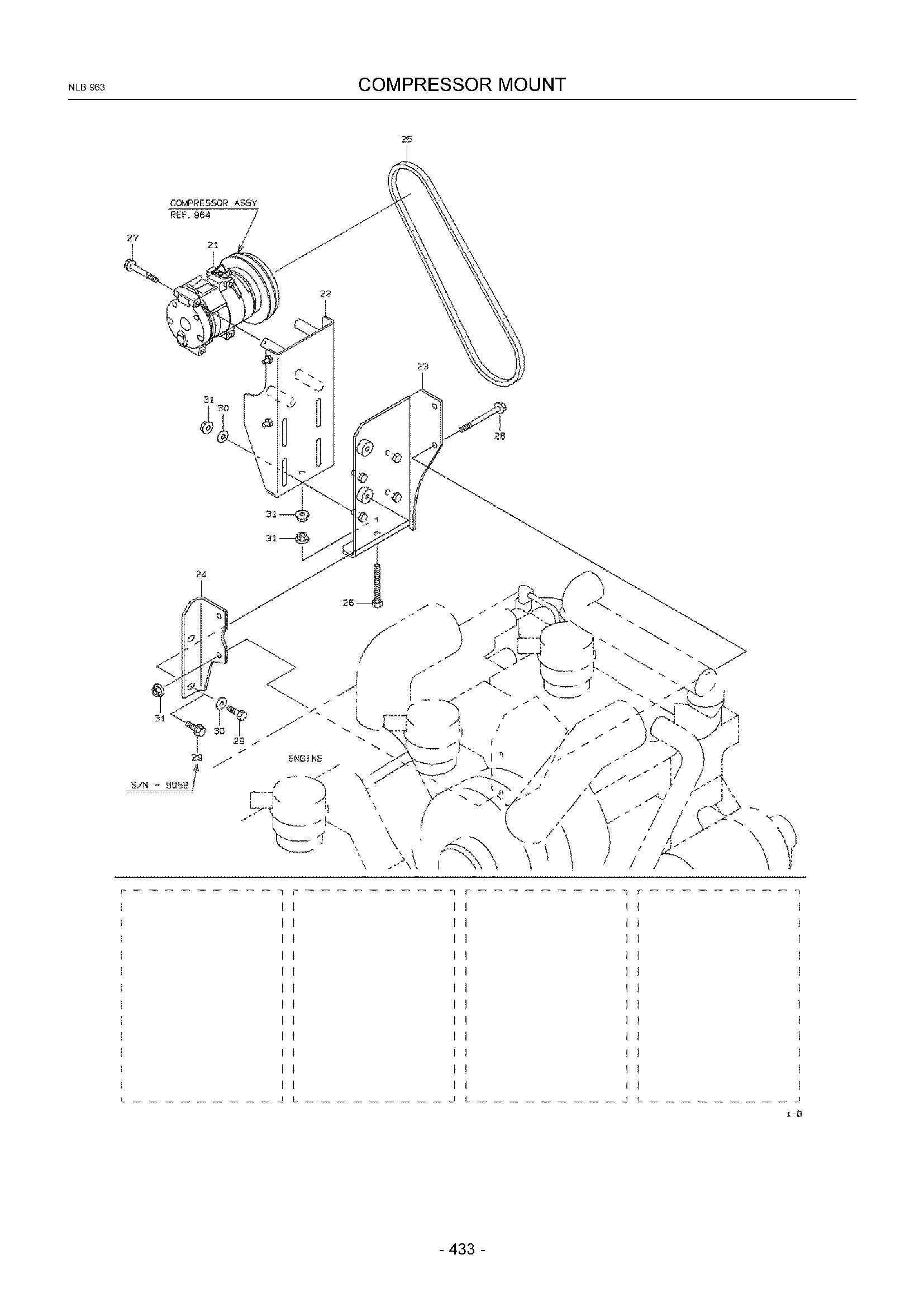

Заводская схема «Компрессор крепление» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3347060130 | Компрессор в сборе | 1 |
| 22A | KC4090159260 | Кронштейн | 1 |
| 23A | KC4090152810 | Кронштейн | 1 |
| 24A | KC4161250600 | Пластина | 1 |
| 25A | KC7802211195 | Ремень, V | 1 |
| 26A | KC4390020630 | Болт | 1 |
| 27A | KC6180208080 | Болт, флангед | 4 |
| 28A | KC6180210120 | Болт, флангед | 2 |
| 29A | KC6180210016 | Болт, флангед | 2 |
| 29B | KC6103310020 | Болт | 2 |
| 30A | KC6271018109 | Шайба, плане | 4 |
| 30B | KC6271018109 | Шайба, плане | 6 |
| 31A | KC6248021101 | Гайка, флангед | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
