Воздушный фильтр группа — HITACHI ZW550

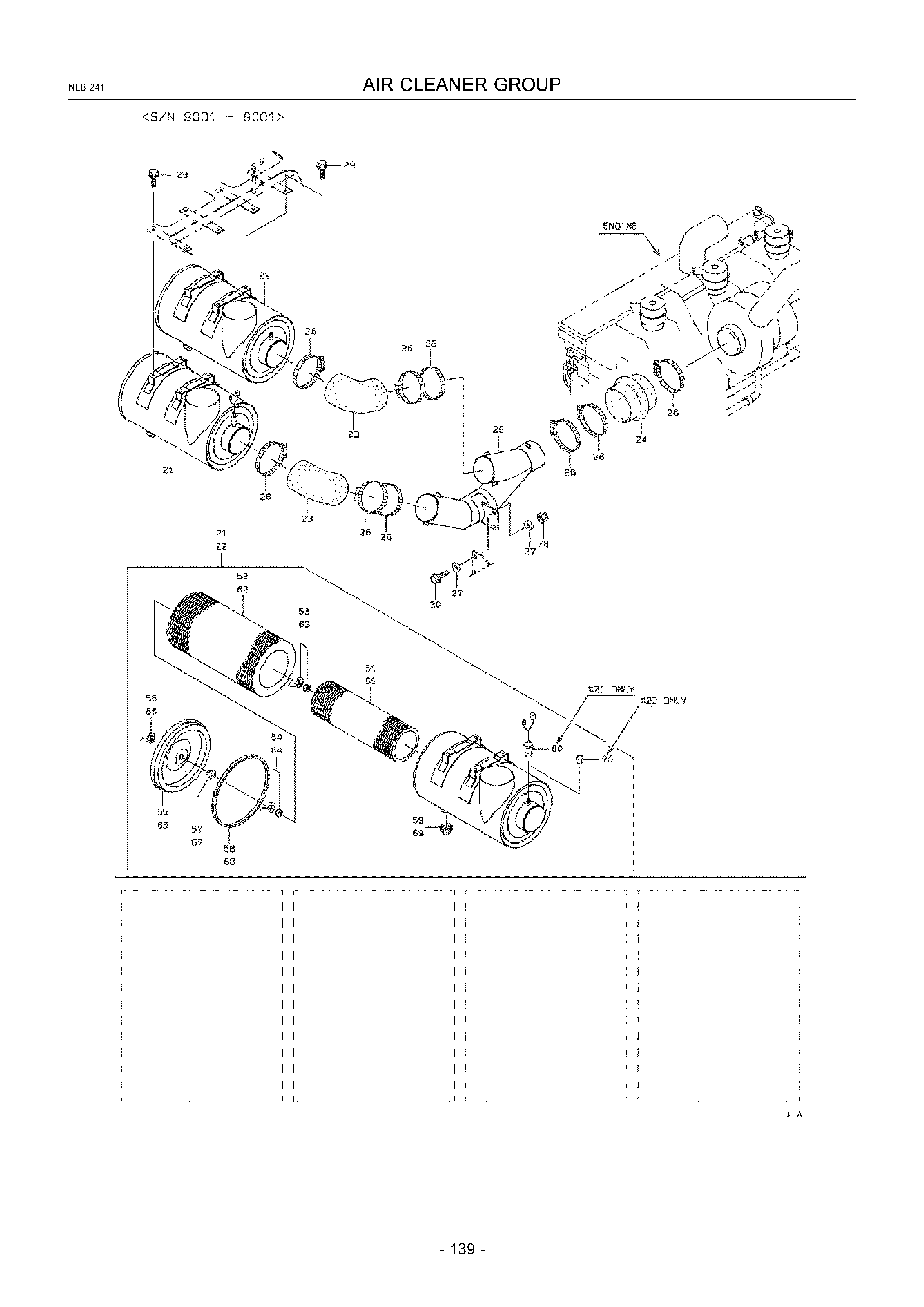

Заводская схема «Воздушный фильтр группа» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3296260300 | Фильтр в сборе, воздушный | 1 |
| 22A | KC3296260320 | Фильтр в сборе, воздушный | 1 |
| 23A | KC4311123940 | Шланг, воздушный | 2 |
| 23B | KC4311170220 | Шланг, воздушный | 2 |
| 24A | KC4311170050 | Шланг, воздушный | 1 |
| 25A | KC3875324360 | Трубка, воздушный | 1 |
| 25B | KC3875324860 | Трубка, воздушный | 1 |
| 26A | KC6903018100 | Лента, хосе-хигх крутящий момент | 9 |
| 27A | KC4601121300 | Шайба, плане | 4 |
| 28A | KC8803106101 | Гайка, селф-локкинг | 2 |
| 29A | KC6180210025 | Болт, флангед | 8 |
| 30A | KC6180210035 | Болт, флангед | 2 |
| 51A | KC3098170490 | Элемент, фильтр | 1 |
| 52A | KC3098170480 | Элемент, фильтр | 1 |
| 53A | KC3761870010 | Гайка, винг | 1 |
| 54A | KC3761870070 | Гайка, винг | 1 |
| 55A | KC3120071020 | Крышка | 1 |
| 56A | KC3762870010 | Гайка, колпачок | 1 |
| 57A | KC3297070020 | Зажим | 1 |
| 58A | KC3199070710 | Прокладка | 1 |
| 59A | KC3855970010 | Клапан, вакуатор | 1 |
| 60A | KC3583070010 | Датчик, давление | 1 |
| 61A | KC3098170490 | Элемент, фильтр | 1 |
| 62A | KC3098170480 | Элемент, фильтр | 1 |
| 63A | KC3761870010 | Гайка, винг | 1 |
| 64A | KC3761870070 | Гайка, винг | 1 |
| 65A | KC3120071020 | Крышка | 1 |
| 66A | KC3762870010 | Гайка, колпачок | 1 |
| 67A | KC3297070020 | Зажим | 1 |
| 68A | KC3199070710 | Прокладка | 1 |
| 69A | KC3855970010 | Клапан, вакуатор | 1 |
| 70A | KC3221070060 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
