Клапан крепление (ELS клапан) — HITACHI ZW550

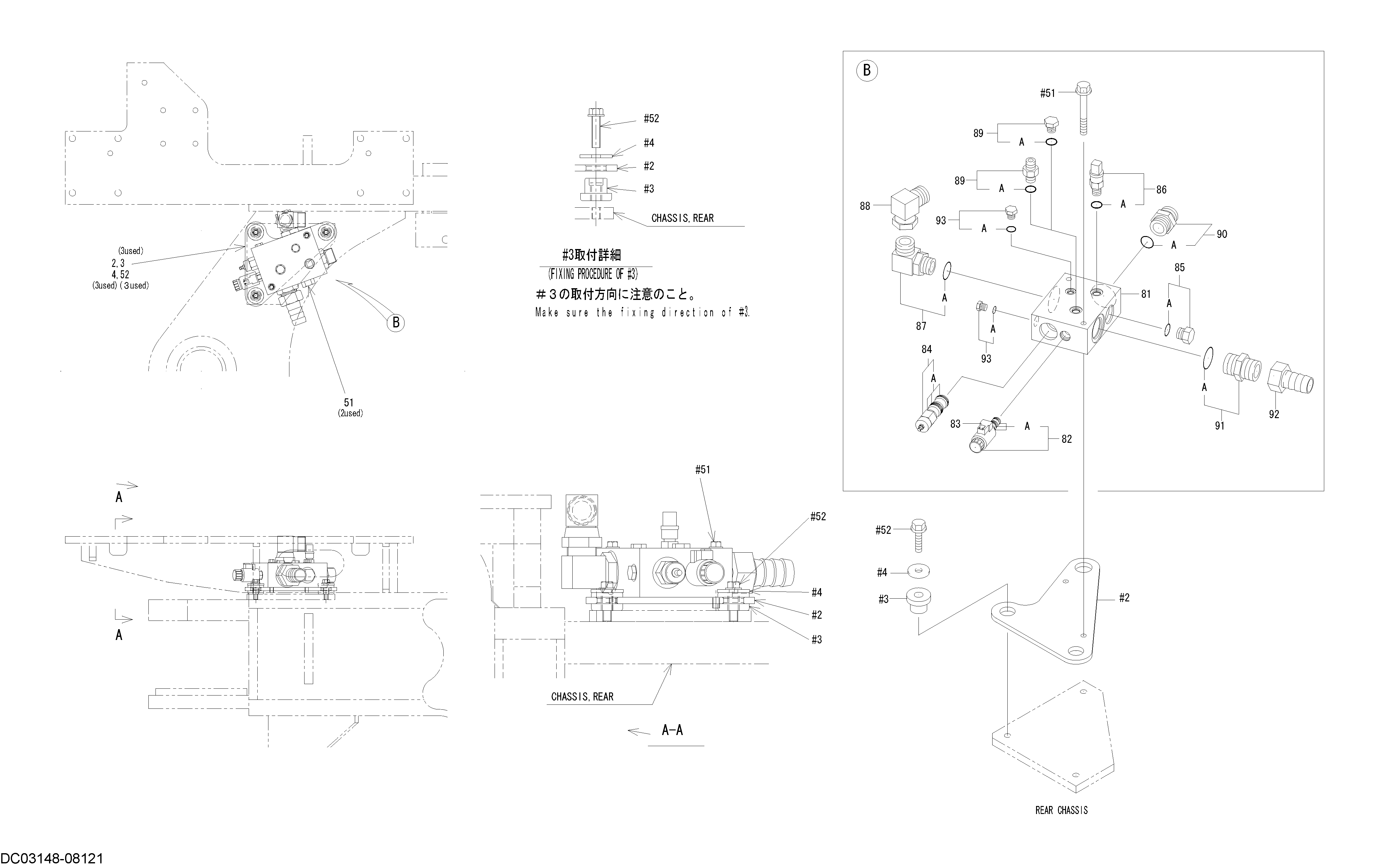

Заводская схема «Клапан крепление (ELS клапан)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2 | KC4164147750 | Пластина | 1 |
| 3 | KC4085020060 | Втулка, еластик | 3 |
| 4 | KC4161522330 | Пластина | 3 |
| 51 | KC6180210085 | Болт, флангед | 2 |
| 52 | KC6180212045 | Болт, флангед | 3 |
| 81 | KC4141037940 | Блок | 1 |
| 82 | KC3851171000 | Клапан в сборе | 1 |
| 82A | KC4932772070 | Уплотнение комплект | 1 |
| 83 | KC3591070390 | Соленоид | 1 |
| 84 | KC3856571900 | Клапан предохранительный | 1 |
| 84A | KC4932772500 | Уплотнение комплект | 1 |
| 85 | KC3855460370 | Клапан обратный | 1 |
| 85A | KC4932772490 | Уплотнение комплект | 1 |
| 86 | KC3583060100 | Датчик, давление | 1 |
| 86A | KC6521012014 | Кольцо, O | 1 |
| 87 | KC8824107120 | Адаптер, угловой штуцер | 1 |
| 87A | KC6521012038 | Кольцо, O | 1 |
| 88 | KC3024220180 | Адаптер, угловой штуцер уион | 1 |
| 89 | KC8839021306 | Пробка | 1 |
| 89A | KC6521012014 | Кольцо, O | 1 |
| 90 | KC8820106720 | Адаптер | 1 |
| 90A | KC6521012038 | Кольцо, O | 1 |
| 91 | KC8820106724 | Адаптер | 1 |
| 91A | KC6521012044 | Кольцо, O | 1 |
| 92 | KC8851103240 | Ниппель, шланг | 1 |
| 93 | KC8839021304 | Пробка | 2 |
| 93A | KC6521012011 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
