Воздушный воздуховод крепление — HITACHI ZW550

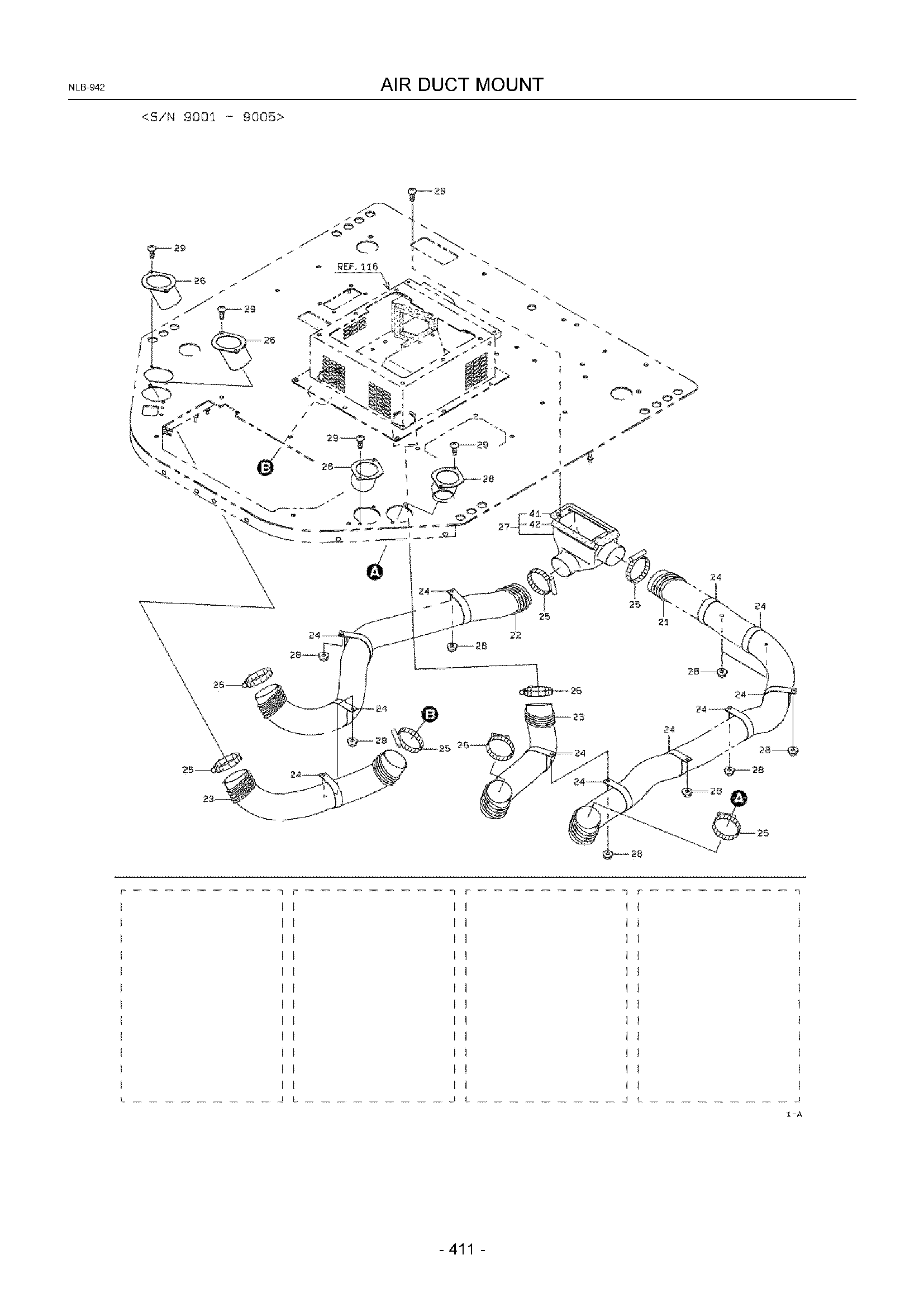

Заводская схема «Воздушный воздуховод крепление» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4311122310 | Шланг, воздушный | 1 |
| 22A | KC4311121030 | Шланг, воздушный | 1 |
| 23A | KC4311122440 | Шланг, воздушный | 2 |
| 23B | KC4311124310 | Шланг, воздушный | 2 |
| 24A | KC7201086000 | Держатель, шланг | 11 |
| 24B | KC7201086000 | Держатель, шланг | 9 |
| 25A | KC6900209800 | Лента, шланг | 8 |
| 26A | KC3643023360 | Воздуховод | 4 |
| 27A | KC3643121130 | Воздуховод в сборе | 1 |
| 28A | KC6248021081 | Гайка, флангед | 8 |
| 29A | KC3510020200 | Винт | 12 |
| 30A | KC7201093000 | Держатель, шланг | 2 |
| 41A | KC3568050170 | Спонге | 1 |
| 42A | KC3568050180 | Спонге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
