Пилотный гидравлический линия - передний шасси — HITACHI ZW550

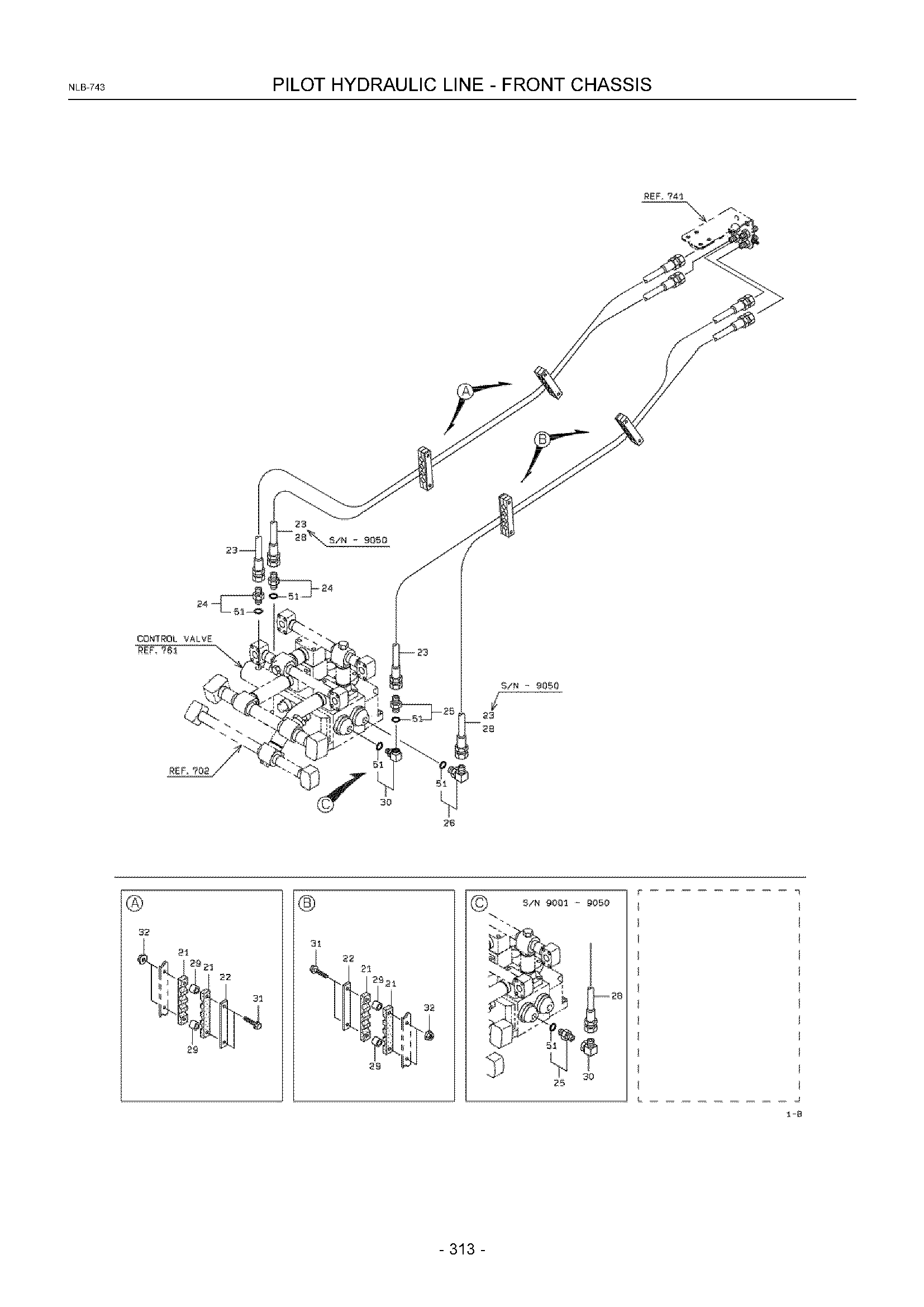

Заводская схема «Пилотный гидравлический линия - передний шасси» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3292320690 | Хомут, шланг | 8 |
| 22A | KC4160543580 | Пластина | 4 |
| 23A | KC6805520190 | Шланг, высокий давление | 3 |
| 23B | KC6805520190 | Шланг, высокий давление | 2 |
| 24A | KC8820106706 | Адаптер | 2 |
| 25A | KC3023023900 | Адаптер | 1 |
| 26A | KC8824107106 | Адаптер, угловой штуцер | 1 |
| 28A | KC6805520195 | Шланг, высокий давление | 1 |
| 28B | KC6805520182 | Шланг, высокий давление | 2 |
| 29A | KC3872043480 | Трубка | 8 |
| 30A | KC3024220190 | Адаптер, угловой штуцер унион | 1 |
| 30B | KC3024160070 | Адаптер, угловой штуцер | 1 |
| 31A | KC6180210055 | Болт, флангед | 8 |
| 32A | KC6248021101 | Гайка, флангед | 8 |
| 51A | KC6521012014 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
