Тормоз линия - задний шасси — HITACHI ZW550

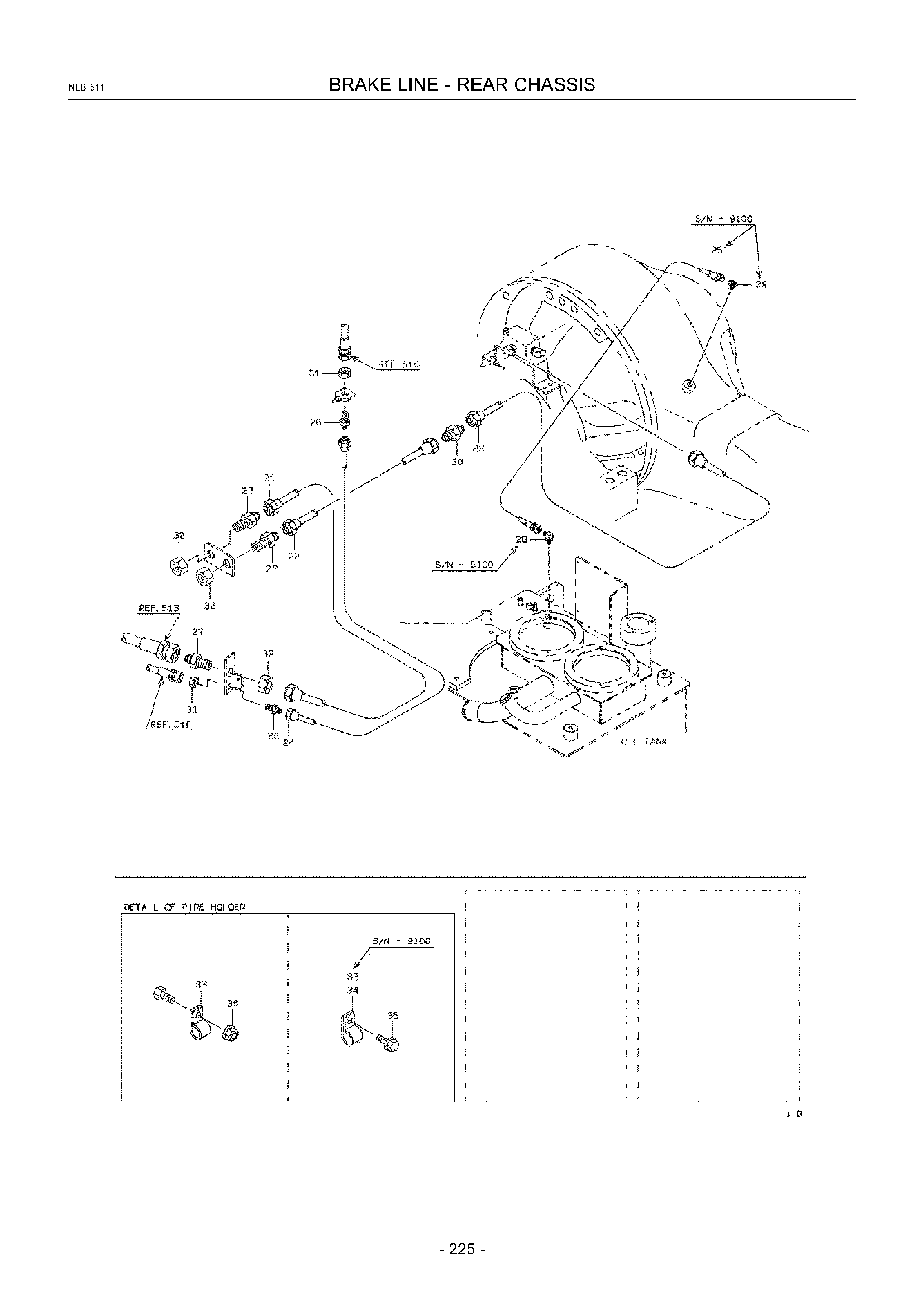

Заводская схема «Тормоз линия - задний шасси» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3870549220 | Трубка в сборе, фларед | 1 |
| 22A | KC3870625150 | Трубка в сборе, фларед | 1 |
| 23A | KC3870625160 | Трубка в сборе, фларед | 1 |
| 24A | KC3870621000 | Трубка в сборе, фларед | 1 |
| 25A | KC6805510235 | Шланг, высокий давление | 1 |
| 26A | KC3023023770 | Адаптер | 2 |
| 27A | KC3023023990 | Адаптер | 3 |
| 28A | KC8824103404 | Адаптер, угловой штуцер | 1 |
| 29A | KC8824103604 | Адаптер, угловой штуцер | 1 |
| 30A | KC6910061500 | Фларед штуцер, унион | 1 |
| 31A | KC3760020680 | Гайка | 2 |
| 32A | KC3760021330 | Гайка | 3 |
| 33A | KC7200111200 | Держатель, трубка | 7 |
| 33B | KC7200111200 | Держатель, трубка | 1 |
| 34A | KC7200111500 | Держатель, трубка | 2 |
| 35A | KC6180208012 | Болт, флангед | 4 |
| 35B | KC6180208012 | Болт, флангед | 2 |
| 36A | KC6248021081 | Гайка, флангед | 4 |
| 36B | KC6248021081 | Гайка, флангед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
