Подъём рукоять группа — HITACHI ZW550

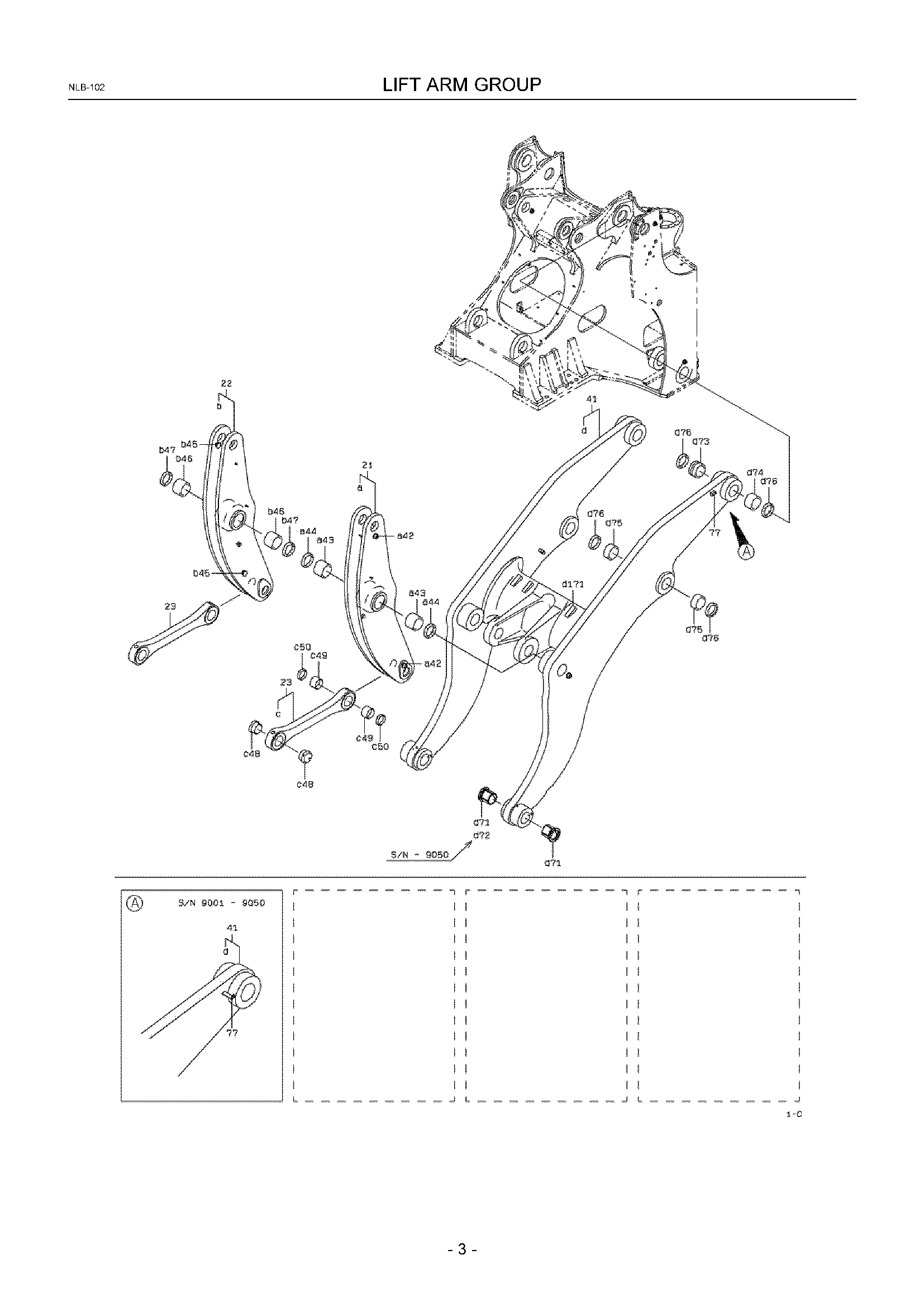

Заводская схема «Подъём рукоять группа» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4561023200 | Рычаг в сборе | 1 |
| 22A | KC4561023220 | Рычаг в сборе | 1 |
| 23A | KC4512521170 | Тяга, ковш | 2 |
| 41A | KC3004022890 | Рукоять в сборе, подъём | 1 |
| 41B | KC3004025110 | Рукоять в сборе, подъём | 1 |
| 42A | KC4162120340 | Бобышка | 2 |
| 43A | KC6342248980 | Втулка | 2 |
| 44A | KC6505102510 | Уплотнение, пыль | 2 |
| 45A | KC4162120340 | Бобышка | 2 |
| 46A | KC6342248980 | Втулка | 2 |
| 47A | KC6505102510 | Уплотнение, пыль | 2 |
| 48A | KC4084020850 | Втулка | 2 |
| 49A | KC6342245490 | Втулка | 2 |
| 50A | KC6505101906 | Уплотнение, пыль | 2 |
| 71A | KC4084025440 | Втулка | 2 |
| 71B | KC4084026200 | Втулка | 4 |
| 72A | KC4084025450 | Втулка | 2 |
| 73A | KC4084020800 | Втулка | 2 |
| 74A | KC6342248780 | Втулка | 2 |
| 75A | KC6342248540 | Втулка | 4 |
| 76A | KC6505102510 | Уплотнение, пыль | 8 |
| 77A | KC4171145610 | Пластина | 1 |
| 77B | KC4175149860 | Пластина | 1 |
| 171A | KC4160025840 | Пластина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
