Тормозной клапан группа — HITACHI ZW550

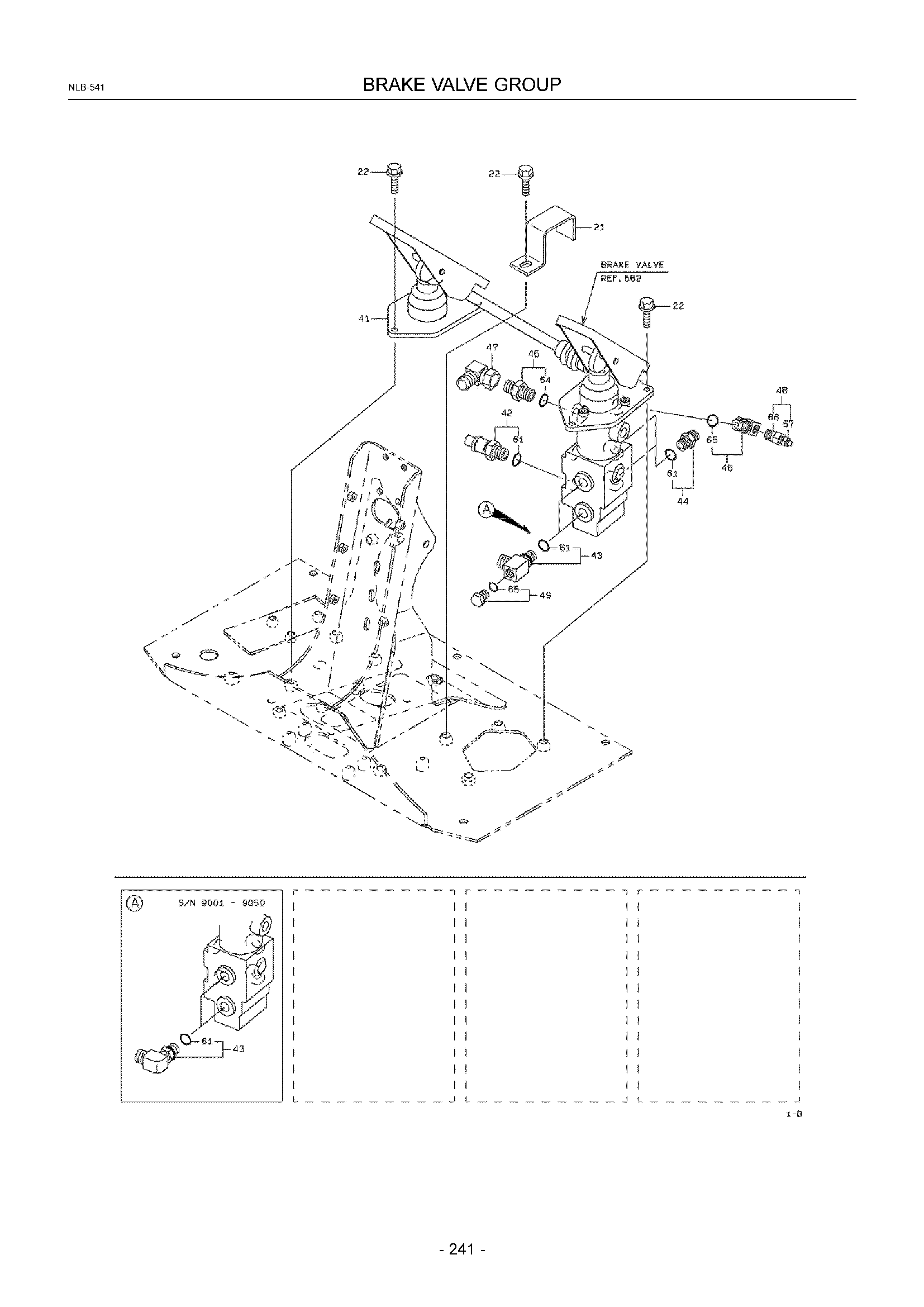

Заводская схема «Тормозной клапан группа» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4175051860 | Пластина | 1 |
| 22A | KC6180210025 | Болт, флангед | 7 |
| 41A | KC3853160630 | Клапан в сборе, тормоз | 1 |
| 41B | KC3853160730 | Клапан в сборе, тормоз | 1 |
| 41C | KC3853160840 | Клапан в сборе, тормоз | 1 |
| 42A | KC3583060090 | Датчик, давление | 1 |
| 43A | KC3890321080 | Штуцер, угловой штуцер | 2 |
| 43B | KC3890421880 | Штуцер, TEE | 2 |
| 44A | KC3023024190 | Адаптер | 2 |
| 45A | KC8820106708 | Адаптер | 1 |
| 46A | KC3024125580 | Адаптер, угловой штуцер | 1 |
| 47A | KC3024220210 | Адаптер, угловой штуцер унион | 1 |
| 47B | KC3024220220 | Адаптер, угловой штуцер унион | 1 |
| 48A | KC3510720030 | Винт, блеед | 1 |
| 49A | KC8839021304 | Пробка | 2 |
| 61A | KC6521012014 | Кольцо, O | 1 |
| 64A | KC6521012018 | Кольцо, O | 1 |
| 65A | KC6521012011 | Кольцо, O | 1 |
| 66A | KC3890024160 | Штуцер | 1 |
| 67A | KC3510760010 | Винт, блеед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
