Электрический проводка - передний шасси — HITACHI ZW550

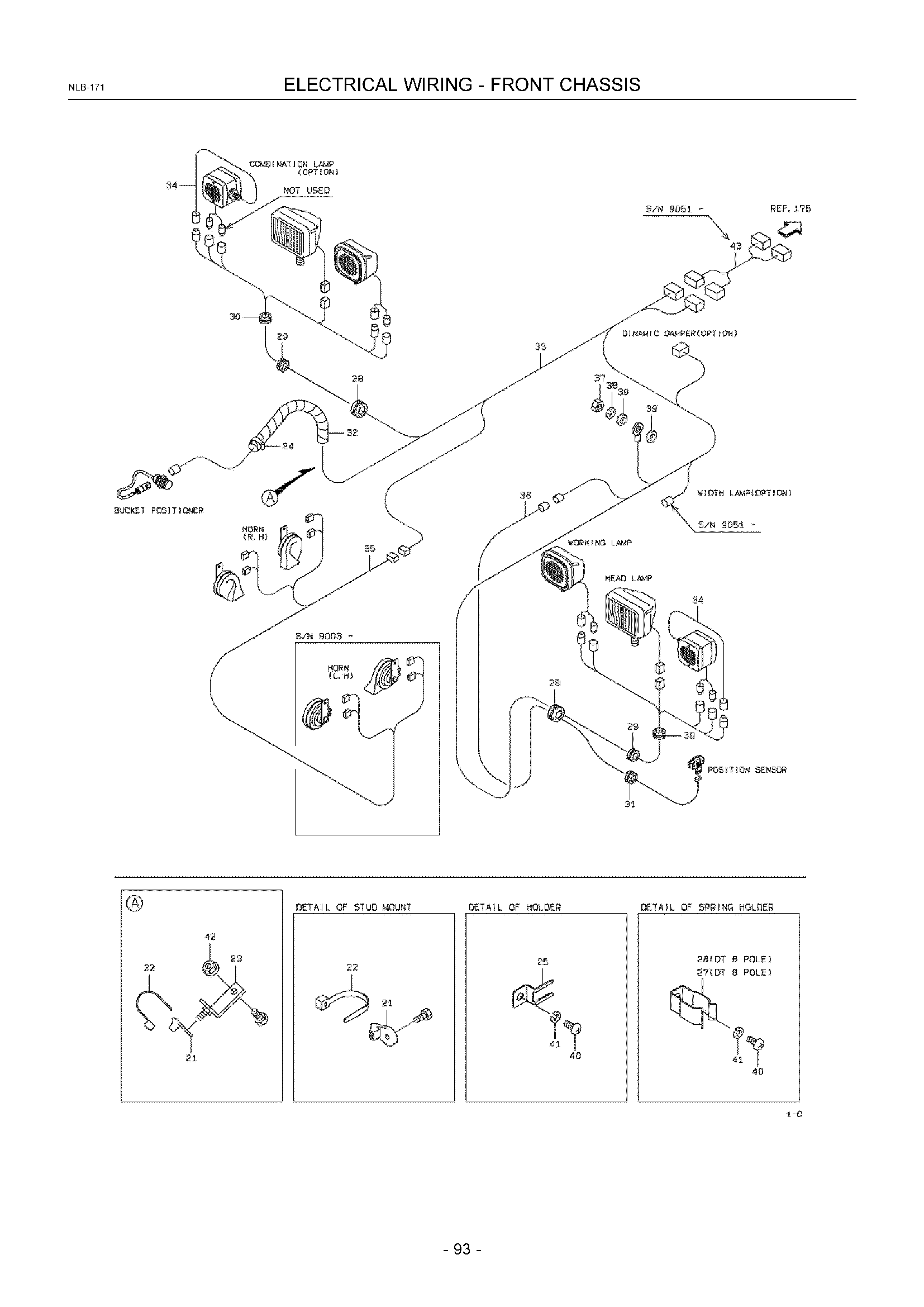

Заводская схема «Электрический проводка - передний шасси» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3292370120 | Хомут, шланг | 15 |
| 22A | KC3292370090 | Хомут, шланг | 15 |
| 23A | KC4161237620 | Пластина | 1 |
| 24A | KC6900205200 | Лента, шланг | 1 |
| 25A | KC4355060100 | Держатель | 3 |
| 26A | KC4357160040 | Держатель, пружина | 1 |
| 27A | KC4357160050 | Держатель, пружина | 1 |
| 28A | KC6580150250 | Втулка, еластик | 2 |
| 29A | KC6580131250 | Втулка, еластик | 2 |
| 30A | KC6580131060 | Втулка, еластик | 2 |
| 30B | KC6580131032 | Втулка, еластик | 2 |
| 31A | KC6580125190 | Втулка, еластик | 1 |
| 32A | KC6908123000 | Трубка, спирал | |
| 33A | KC3319350320 | Трос в сборе | 1 |
| 33B | KC3319420480 | Трос в сборе | 1 |
| 34A | KC3319035750 | Трос | 2 |
| 35A | KC3319351860 | Трос в сборе | 1 |
| 35B | KC3319358260 | Трос в сборе | 1 |
| 36A | KC3319354070 | Трос в сборе | 1 |
| 37A | KC6240181101 | Гайка | 1 |
| 38A | KC6272110100 | Пружинная шайба | 1 |
| 39A | KC4601121650 | Шайба, плане | 2 |
| 40A | KC6225651610 | Винт | 5 |
| 41A | KC6272106100 | Пружинная шайба | 5 |
| 42A | KC6248021081 | Гайка, флангед | 1 |
| 43A | KC3319355890 | Трос в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
