Секондарй рулевое управление - трос крепление (дополнительное оборудование) — HITACHI ZW550

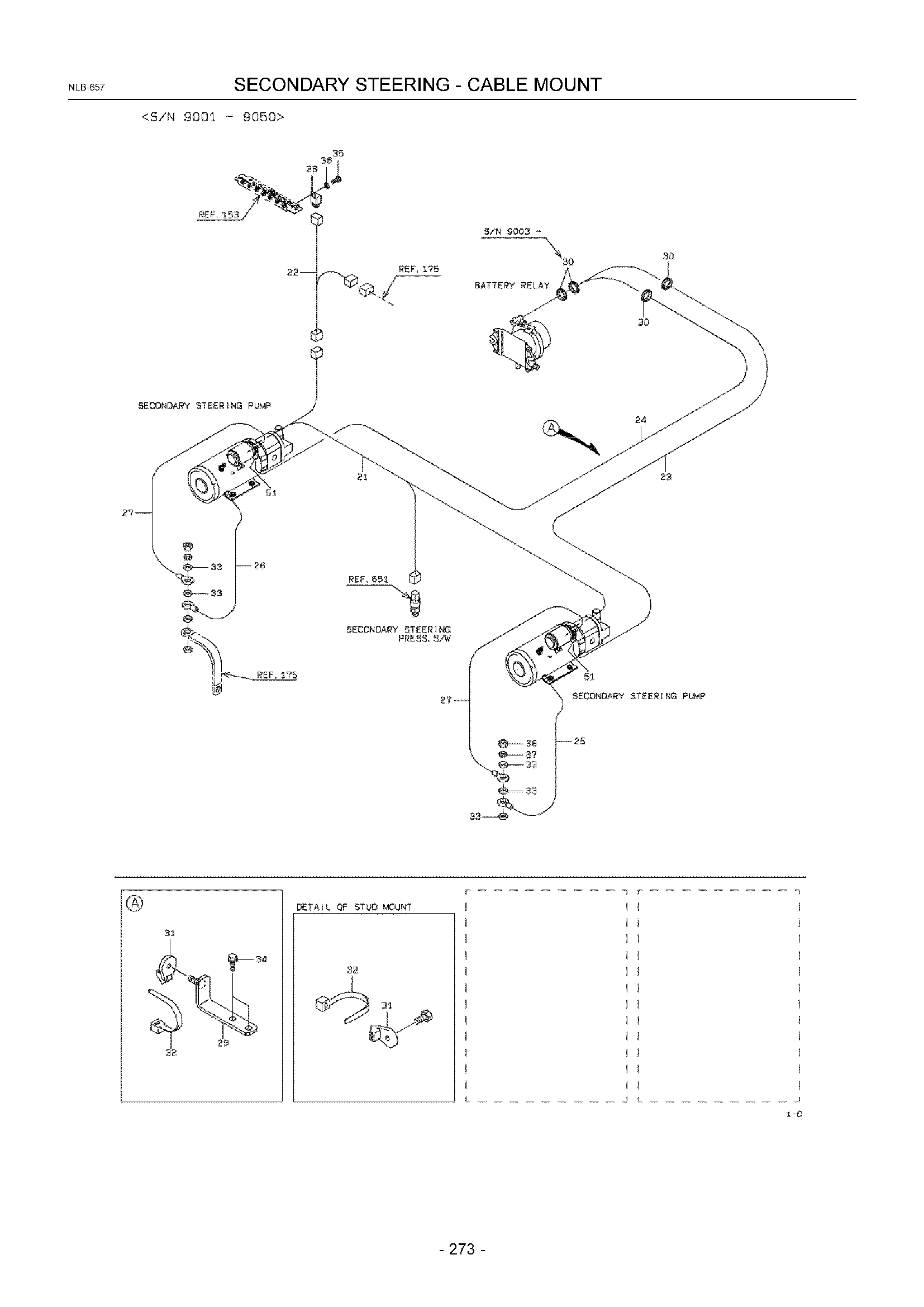

Заводская схема «Секондарй рулевое управление - трос крепление (дополнительное оборудование)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3319356480 | Трос в сборе | 1 |
| 22A | KC3319353260 | Трос в сборе | 1 |
| 23A | KC3319042980 | Трос | 1 |
| 23B | KC3319043640 | Трос | 1 |
| 24A | KC3319042990 | Трос | 1 |
| 24B | KC3319043650 | Трос | 1 |
| 25A | KC3319036610 | Трос | 1 |
| 26A | KC3319035800 | Трос | 1 |
| 27A | KC3319043000 | Трос | 2 |
| 28A | KC4505070310 | Реле | 1 |
| 29A | KC4175129140 | Пластина | 1 |
| 30A | KC6580163060 | Втулка, еластик | 2 |
| 30B | KC6580163060 | Втулка, еластик | 4 |
| 31A | KC3292370120 | Хомут, шланг | 13 |
| 32A | KC3292370090 | Хомут, шланг | 13 |
| 32B | KC3292370100 | Хомут, шланг | 13 |
| 33A | KC4601121650 | Шайба, плане | 5 |
| 34A | KC6180208012 | Болт, флангед | 2 |
| 35A | KC6225651610 | Винт | 1 |
| 36A | KC6272106100 | Пружинная шайба | 1 |
| 37A | KC6272110100 | Пружинная шайба | 1 |
| 38A | KC6240181101 | Гайка | 1 |
| 51A | KC3221070360 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
