Реле и выключатель крепление — HITACHI ZW550

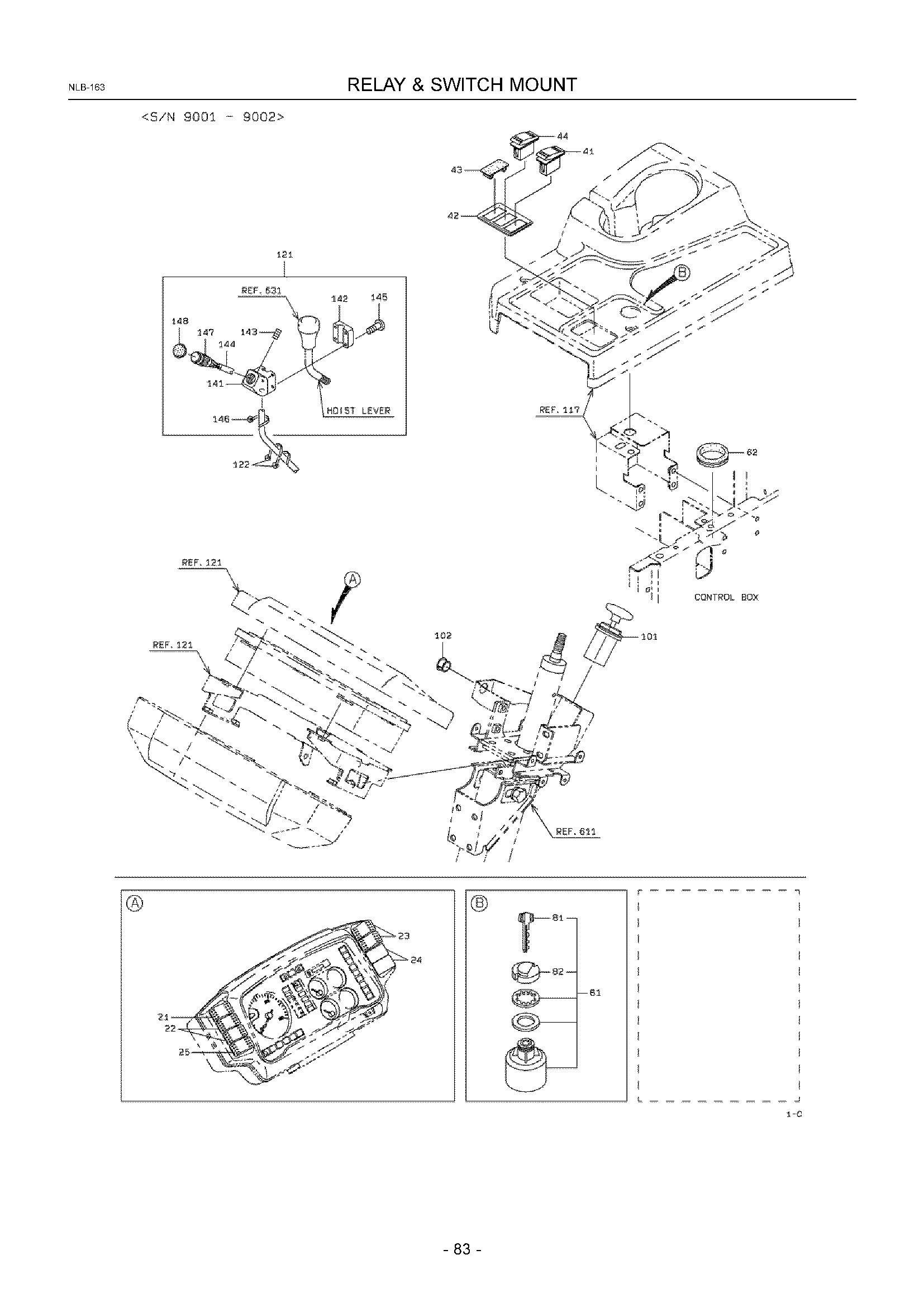

Заводская схема «Реле и выключатель крепление» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3501060260 | Выключатель | 1 |
| 22A | KC3501060570 | Выключатель | 2 |
| 23A | KC3501060460 | Выключатель | 2 |
| 24A | KC4153060080 | Пробка | 2 |
| 25A | KC3501060270 | Выключатель | 1 |
| 25B | KC3501060280 | Выключатель | 1 |
| 41A | KC3501060640 | Выключатель | 1 |
| 41B | KC3975070900 | Панель | 1 |
| 42A | KC3975070900 | Панель | 1 |
| 42B | KC3501020460 | Выключатель | 1 |
| 43A | KC4153060080 | Пробка | 1 |
| 43B | KC3501060560 | Выключатель | 1 |
| 44A | KC3501060560 | Выключатель | 1 |
| 44B | KC4153060080 | Пробка | 1 |
| 61A | KC3502160040 | Выключатель в сборе, стартер | 1 |
| 62A | KC6580140032 | Втулка, еластик | 1 |
| 81A | KC3211070170 | Шпонка | 1 |
| 82A | KC3221071370 | Колпачок | 1 |
| 101A | KC3504860040 | Выключатель, пусх-пулл | 1 |
| 101B | KC3504860050 | Выключатель, пусх-пулл | 1 |
| 102A | KC4153022260 | Пробка | 1 |
| 121A | KC3502060070 | Выключатель в сборе | 1 |
| 122A | KC3292370090 | Хомут, шланг | 2 |
| 141A | KC3310070300 | Корпус | 1 |
| 142A | KC4355070160 | Держатель | 1 |
| 143A | KC3510470030 | Винт, комплект | 1 |
| 144A | KC3319170260 | Трос в сборе | 1 |
| 145A | KC6225651420 | Винт | 4 |
| 146A | KC3867070250 | Лента | 1 |
| 147A | KC3504670080 | Выключатель, пусх | 1 |
| 148A | KC4079070180 | Защитный чехол | 1 |
| 161A | KC3501060570 | Выключатель | 1 |
| 162A | KC4553120090 | Резистор | 1 |
| 163A | KC3781020240 | Ручка | 1 |
| 164A | KC3319357650 | Трос в сборе | 1 |
| 164B | KC3319424310 | Трос в сборе | 1 |
| 165A | KC7200111500 | Держатель, трубка | 1 |
| 166A | KC4553120200 | Резистор | 1 |
| 167A | KC3292370210 | Хомут, шланг | 1 |
| 168A | KC6180208012 | Болт, флангед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
