Трансмиссия трубка крепление — HITACHI ZW550

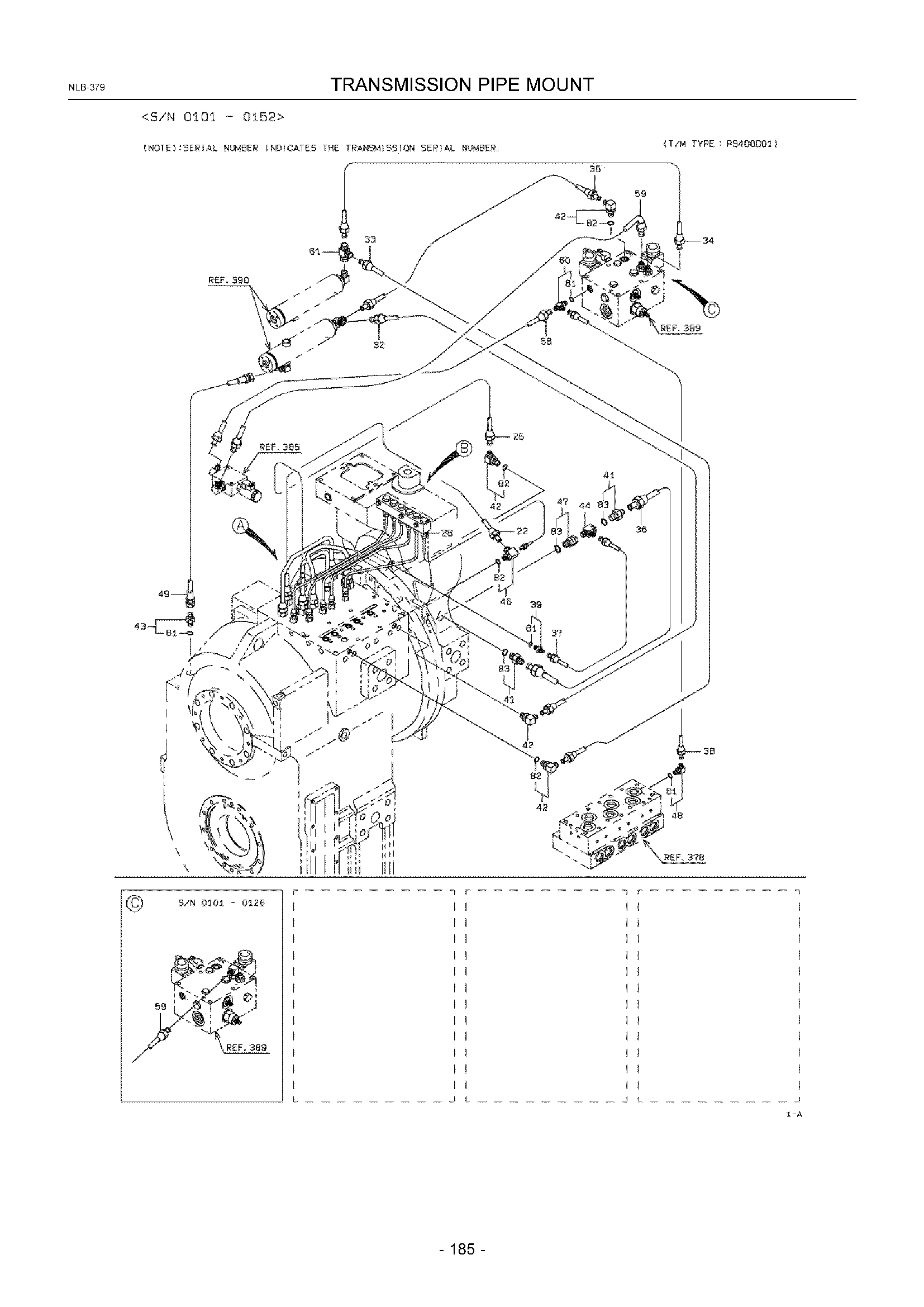

Заводская схема «Трансмиссия трубка крепление» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3870624550 | Трубка в сборе, фларед | 1 |
| 22A | KC3870624560 | Трубка в сборе, фларед | 1 |
| 23A | KC3870624570 | Трубка в сборе, фларед | 1 |
| 24A | KC3870624580 | Трубка в сборе, фларед | 1 |
| 25A | KC3870624590 | Трубка в сборе, фларед | 1 |
| 26A | KC3870626080 | Трубка в сборе, фларед | 1 |
| 27A | KC3870626110 | Трубка в сборе, фларед | 1 |
| 28A | KC3870626120 | Трубка в сборе, фларед | 1 |
| 29A | KC3870626090 | Трубка в сборе, фларед | 1 |
| 30A | KC3870626070 | Трубка в сборе, фларед | 1 |
| 31A | KC3870626100 | Трубка в сборе, фларед | 1 |
| 32A | KC3870626800 | Трубка в сборе, фларед | 1 |
| 33A | KC3870627000 | Трубка в сборе, фларед | 1 |
| 34A | KC3870626990 | Трубка в сборе, фларед | 1 |
| 35A | KC3870626790 | Трубка в сборе, фларед | 1 |
| 36A | KC3870624700 | Трубка в сборе, фларед | 1 |
| 37A | KC3870624710 | Трубка в сборе, фларед | 1 |
| 38A | KC3870624720 | Трубка в сборе, фларед | 1 |
| 39A | KC4073020020 | Фларед штуцер | 1 |
| 40A | KC4073020040 | Фларед штуцер | 8 |
| 41A | KC4073020030 | Фларед штуцер | 2 |
| 42A | KC4073220070 | Фларед штуцер, угловой штуцер | 4 |
| 42B | KC4073220070 | Фларед штуцер, угловой штуцер | 2 |
| 43A | KC8820106704 | Адаптер | 1 |
| 44A | KC4073321340 | Фларед штуцер, TEE | 1 |
| 45A | KC3024624790 | Адаптер, TEE | 1 |
| 47A | KC3025020010 | Адаптер, унион | 1 |
| 48A | KC4073220030 | Фларед штуцер, угловой штуцер | 1 |
| 49A | KC6805510038 | Шланг, высокий давление | 1 |
| 50A | KC8839021304 | Пробка | 6 |
| 50B | KC8839021304 | Пробка | 8 |
| 51A | KC3575024790 | Втулка | 4 |
| 51B | KC3575025080 | Втулка | 4 |
| 52A | KC6521018020 | Кольцо, O | 4 |
| 53A | KC6521018024 | Кольцо, O | 4 |
| 53B | KC6521018029 | Кольцо, O | 4 |
| 55A | KC4073020120 | Фларед штуцер | 5 |
| 56A | KC4141038530 | Блок | 1 |
| 56B | KC4141039340 | Блок | 1 |
| 57A | KC4073020620 | Фларед штуцер | 6 |
| 57B | KC4073020620 | Фларед штуцер | 8 |
| 58A | KC3870626620 | Трубка в сборе, фларед | 1 |
| 59A | KC3870626630 | Трубка в сборе, фларед | 1 |
| 59B | KC3870627530 | Трубка в сборе, фларед | 1 |
| 60A | KC4073321190 | Фларед штуцер, TEE | 1 |
| 61A | KC4073321280 | Фларед штуцер, TEE | 1 |
| 63A | KC4073220950 | Фларед штуцер, угловой штуцер | 2 |
| 64A | KC4073220210 | Фларед штуцер, угловой штуцер | 2 |
| 65A | KC3870629220 | Трубка в сборе, фларед | 1 |
| 66A | KC3870629230 | Трубка в сборе, фларед | 1 |
| 67A | KC6180208045 | Болт, флангед | 3 |
| 81A | KC6521012011 | Кольцо, O | 1 |
| 82A | KC6521012014 | Кольцо, O | 1 |
| 83A | KC6521012018 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
