Задний полный крыло — HITACHI ZW550

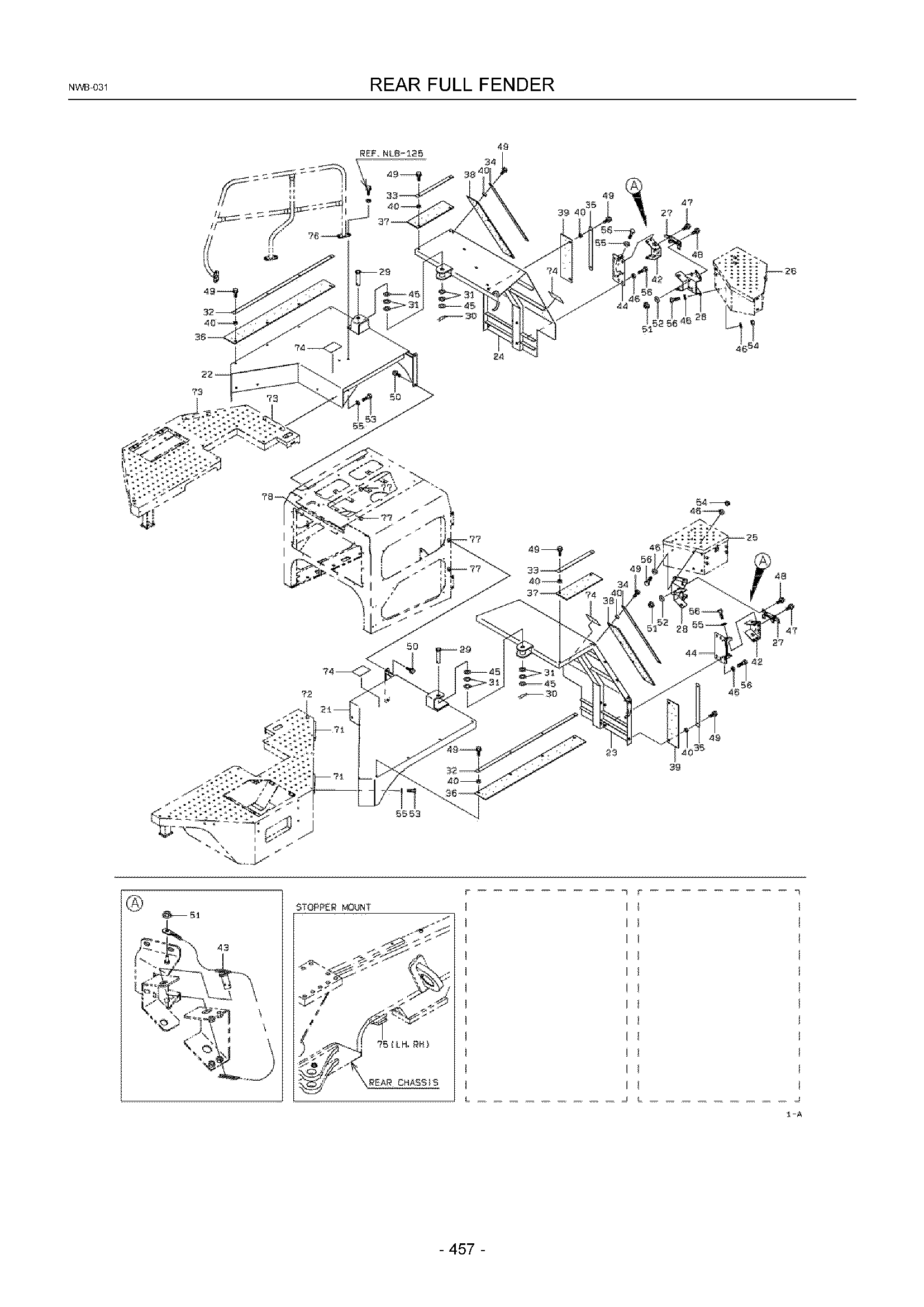

Заводская схема «Задний полный крыло» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3729031600 | Декк | 1 |
| 22A | KC3729031750 | Декк | 1 |
| 23A | KC4041029940 | Крыло | 1 |
| 24A | KC4041029950 | Крыло | 1 |
| 25A | KC0350180490 | Короб | 1 |
| 26A | KC0350180500 | Декк | 1 |
| 27A | KC3215060040 | Защёлка | 2 |
| 28A | KC4090247170 | Кронштейн | 2 |
| 29A | KC4000043580 | Палец | 2 |
| 30A | KC4004520200 | Палец, стопорный | 2 |
| 31A | KC3721320450 | Дисковый, фрикционный | 10 |
| 32A | KC4171051570 | Пластина | 2 |
| 33A | KC4171221680 | Пластина | 2 |
| 34A | KC4171134710 | Пластина | 2 |
| 35A | KC4171051600 | Пластина | 2 |
| 36A | KC3371329360 | Лист, резиновый | 2 |
| 37A | KC3371330280 | Лист, резиновый | 2 |
| 38A | KC3371329940 | Лист, резиновый | 2 |
| 39A | KC3371329390 | Лист, резиновый | 2 |
| 40A | KC3570020720 | Проставка | 24 |
| 42A | KC4090242360 | Кронштейн | 2 |
| 43A | KC4000043330 | Палец | 2 |
| 44A | KC4090242370 | Кронштейн | 2 |
| 45A | KC4162133120 | Пластина | 4 |
| 46A | KC4601121300 | Шайба, плане | 24 |
| 47A | KC6180208016 | Болт, флангед | 4 |
| 48A | KC6180208025 | Болт, флангед | 4 |
| 49A | KC6180210025 | Болт, флангед | 24 |
| 50A | KC6180212020 | Болт, флангед | 4 |
| 51A | KC6248021081 | Гайка, флангед | 6 |
| 52A | KC6270140081 | Шайба, плане | 4 |
| 53A | KC6103310016 | Болт | 9 |
| 54A | KC6240181101 | Гайка | 8 |
| 55A | KC6271018101 | Шайба, плане | 17 |
| 56A | KC6103310025 | Болт | 24 |
| 71A | KC4171051560 | Пластина | 2 |
| 72A | KC4162120040 | Пластина | 1 |
| 73A | KC4171051560 | Пластина | 2 |
| 74A | KC4484121120 | Табличка, английский | 4 |
| 75A | KC4160848740 | Пластина | 2 |
| 76A | KC0350190510 | Пластина | 1 |
| 77A | KC4171050140 | Пластина | 4 |
| 78A | KC3817123380 | Штанга, роунд | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
