Трансмиссия гидравлический линия — HITACHI ZW550

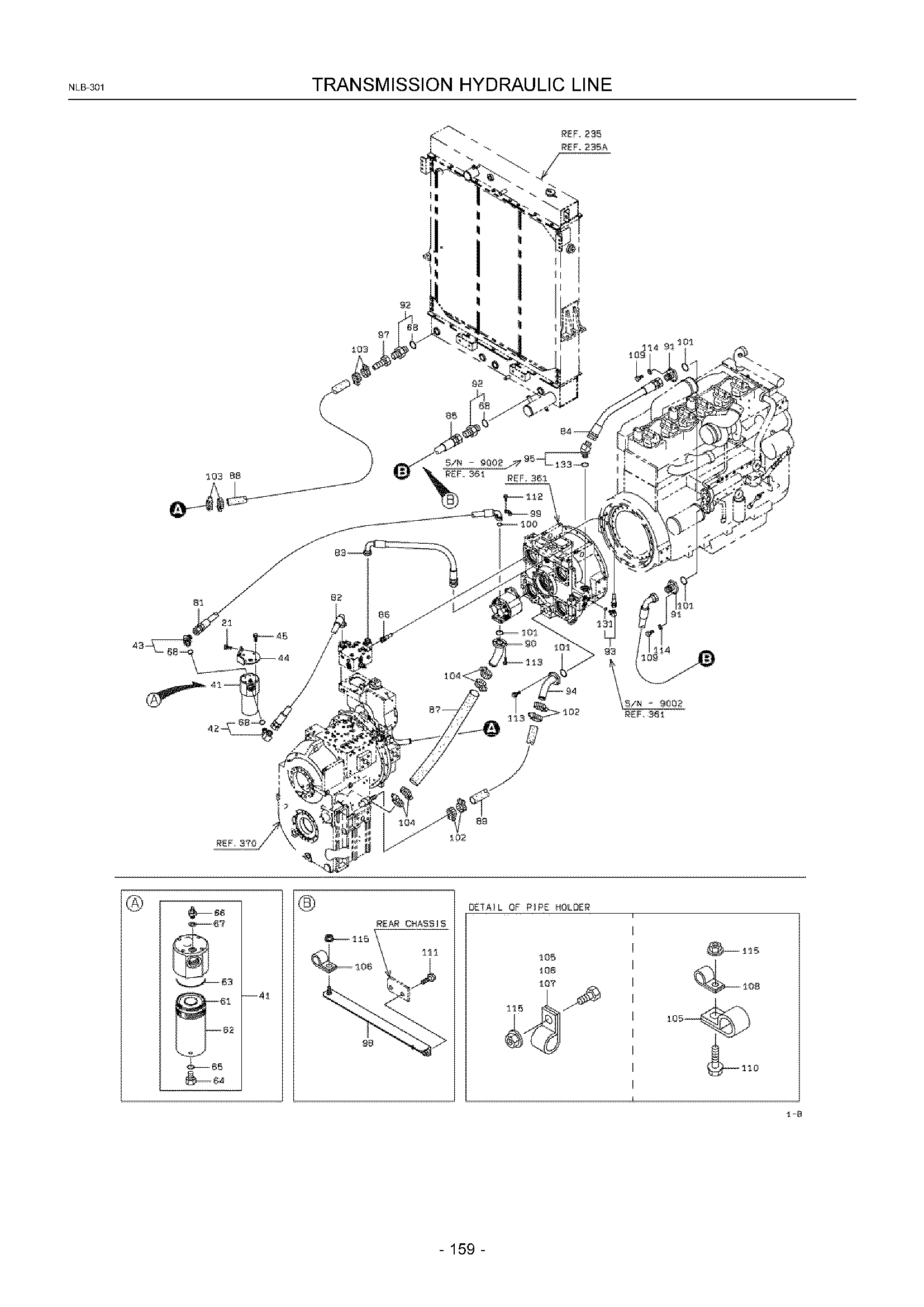

Заводская схема «Трансмиссия гидравлический линия» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC6180212040 | Болт, флангед | 2 |
| 41A | KC4033760330 | Фильтр в сборе, линия | 1 |
| 42A | KC8824107120 | Адаптер, угловой штуцер | 1 |
| 43A | KC8824107220 | Адаптер, угловой штуцер | 1 |
| 44A | KC4090237980 | Кронштейн | 1 |
| 45A | KC6180212025 | Болт, флангед | 4 |
| 61A | KC3098170620 | Элемент, фильтр | 1 |
| 62A | KC3310070640 | Корпус | 1 |
| 63A | KC6521022115 | Кольцо, O | 1 |
| 64A | KC4153074210 | Пробка | 1 |
| 65A | KC6521012014 | Кольцо, O | 1 |
| 66A | KC3065070060 | Индикатор, фильтр | 1 |
| 67A | KC4602370270 | Шайба, уплотнение | 1 |
| 68A | KC6521012038 | Кольцо, O | 1 |
| 81A | KC4311352600 | Шланг, высокий давление | 1 |
| 82A | KC6823570120 | Шланг, высокий давление | 1 |
| 82B | KC6823570117 | Шланг, высокий давление | 1 |
| 83A | KC6823570092 | Шланг, высокий давление | 1 |
| 84A | KC6825580078 | Шланг, высокий давление | 1 |
| 84B | KC6825580076 | Шланг, высокий давление | 1 |
| 85A | KC6823580245 | Шланг, высокий давление | 1 |
| 85B | KC6823580240 | Шланг, высокий давление | 1 |
| 85C | KC6823580245 | Шланг, высокий давление | 1 |
| 86A | KC6805530105 | Шланг, высокий давление | 1 |
| 86B | KC6805530130 | Шланг, высокий давление | 1 |
| 87A | KC6704160085 | Шланг, подогрев ресистинг LP | 1 |
| 88A | KC6704038000 | Шланг, подогрев ресистинг LP | |
| 89A | KC6704050000 | Шланг, подогрев ресистинг LP | |
| 90A | KC3877533700 | Трубка, масляный | 1 |
| 91A | KC3023027880 | Адаптер | 2 |
| 92A | KC3023027900 | Адаптер | 2 |
| 93A | KC8824107106 | Адаптер, угловой штуцер | 1 |
| 94A | KC3877534630 | Трубка, масляный | 1 |
| 95A | KC8824107224 | Адаптер, угловой штуцер | 1 |
| 97A | KC8851103240 | Ниппель, шланг | 1 |
| 98A | KC3050245930 | Угол | 1 |
| 99A | KC6981125210 | Фланец, разрезной | 2 |
| 100A | KC6522031024 | Кольцо, O | 1 |
| 101A | KC6522041006 | Кольцо, O | 4 |
| 102A | KC6903007900 | Лента, хосе-хигх крутящий момент | 4 |
| 103A | KC6900205700 | Лента, шланг | 4 |
| 104A | KC6903009200 | Лента, хосе-хигх крутящий момент | 4 |
| 105A | KC7201043000 | Держатель, шланг | 3 |
| 106A | KC7201049000 | Держатель, шланг | 4 |
| 107A | KC7201052000 | Держатель, шланг | 6 |
| 108A | KC7200111800 | Держатель, трубка | 2 |
| 108B | KC7200112000 | Держатель, трубка | 2 |
| 109A | KC6127508035 | Болт(унифй) | 8 |
| 110A | KC6180208016 | Болт, флангед | 2 |
| 111A | KC6180210025 | Болт, флангед | 2 |
| 112A | KC6180210030 | Болт, флангед | 4 |
| 113A | KC6180212030 | Болт, флангед | 8 |
| 114A | KC6272204100 | Пружинная шайба | 8 |
| 115A | KC6248021081 | Гайка, флангед | 12 |
| 131A | KC6521012014 | Кольцо, O | 1 |
| 133A | KC6521012044 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
