Лоадинг гидравлический линия - передний шасси — HITACHI ZW550

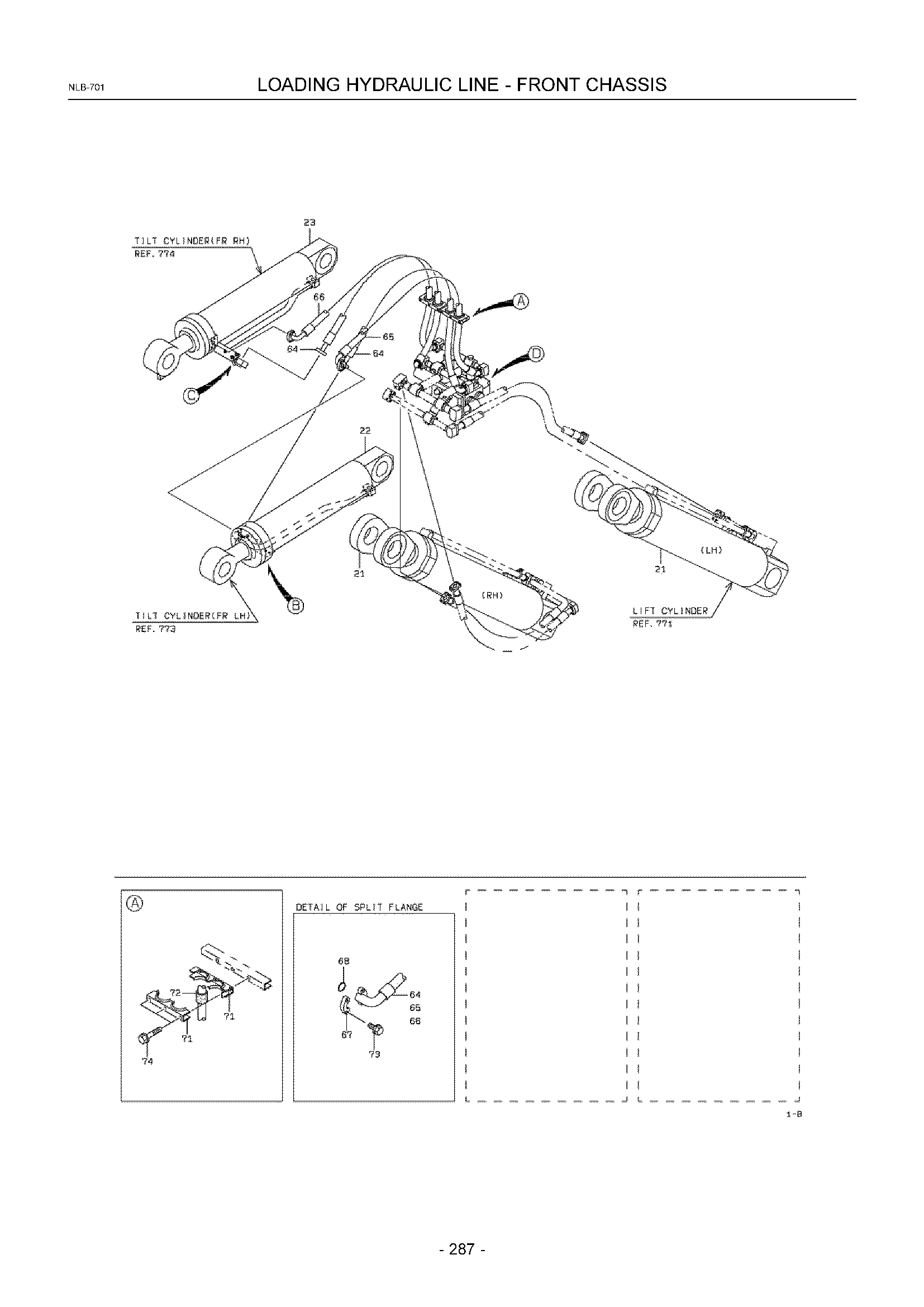

Заводская схема «Лоадинг гидравлический линия - передний шасси» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3482022160 | Гидроцилиндр в сборе, масляный | 2 |
| 22A | KC3482062730 | Гидроцилиндр в сборе, масляный | 1 |
| 23A | KC3482064300 | Гидроцилиндр в сборе, масляный | 1 |
| 41A | KC3853261520 | Клапан в сборе, мултипле управление | 1 |
| 42A | KC6180212045 | Болт, флангед | 4 |
| 61A | KC3877533680 | Трубка, масляный | 1 |
| 62A | KC3877533690 | Трубка, масляный | 1 |
| 63A | KC4141037910 | Блок | 1 |
| 64A | KC6867860185 | Шланг, высокий давление | 2 |
| 65A | KC4311351890 | Шланг, высокий давление | 1 |
| 66A | KC4311351900 | Шланг, высокий давление | 1 |
| 67A | KC6981125210 | Фланец, разрезной | 16 |
| 68A | KC6522031024 | Кольцо, O | 8 |
| 69A | KC6522041003 | Кольцо, O | 3 |
| 70A | KC8839021304 | Пробка | 2 |
| 71A | KC3292420040 | Хомут, мултипле | 4 |
| 72A | KC4085070090 | Втулка, еластик | 4 |
| 73A | KC6180210030 | Болт, флангед | 32 |
| 74A | KC6180210095 | Болт, флангед | 6 |
| 75A | KC6180212145 | Болт, флангед | 4 |
| 76A | KC6105712035 | Болт | 4 |
| 77A | KC6272112100 | Пружинная шайба | 4 |
| 91A | KC3875550560 | Трубка, масляный | 1 |
| 92A | KC4160123510 | Пластина | 1 |
| 93A | KC6522031024 | Кольцо, O | 1 |
| 94A | KC4396220030 | Болт, U | 1 |
| 95A | KC8803106101 | Гайка, селф-локкинг | 2 |
| 96A | KC6180210050 | Болт, флангед | 4 |
| 97A | KC6270140101 | Шайба, плане | 2 |
| 98A | KC6180212025 | Болт, флангед | 2 |
| 99A | KC3875550570 | Трубка, масляный | 1 |
| 100A | KC4161254680 | Пластина | 1 |
| 101A | KC6522031024 | Кольцо, O | 1 |
| 102A | KC4396220030 | Болт, U | 1 |
| 103A | KC8803106101 | Гайка, селф-локкинг | 2 |
| 104A | KC6180210050 | Болт, флангед | 4 |
| 105A | KC6270140101 | Шайба, плане | 2 |
| 106A | KC6180212025 | Болт, флангед | 2 |
| 107A | KC6521012011 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
