Трос крепление (1)(задний шасси) — HITACHI ZW550

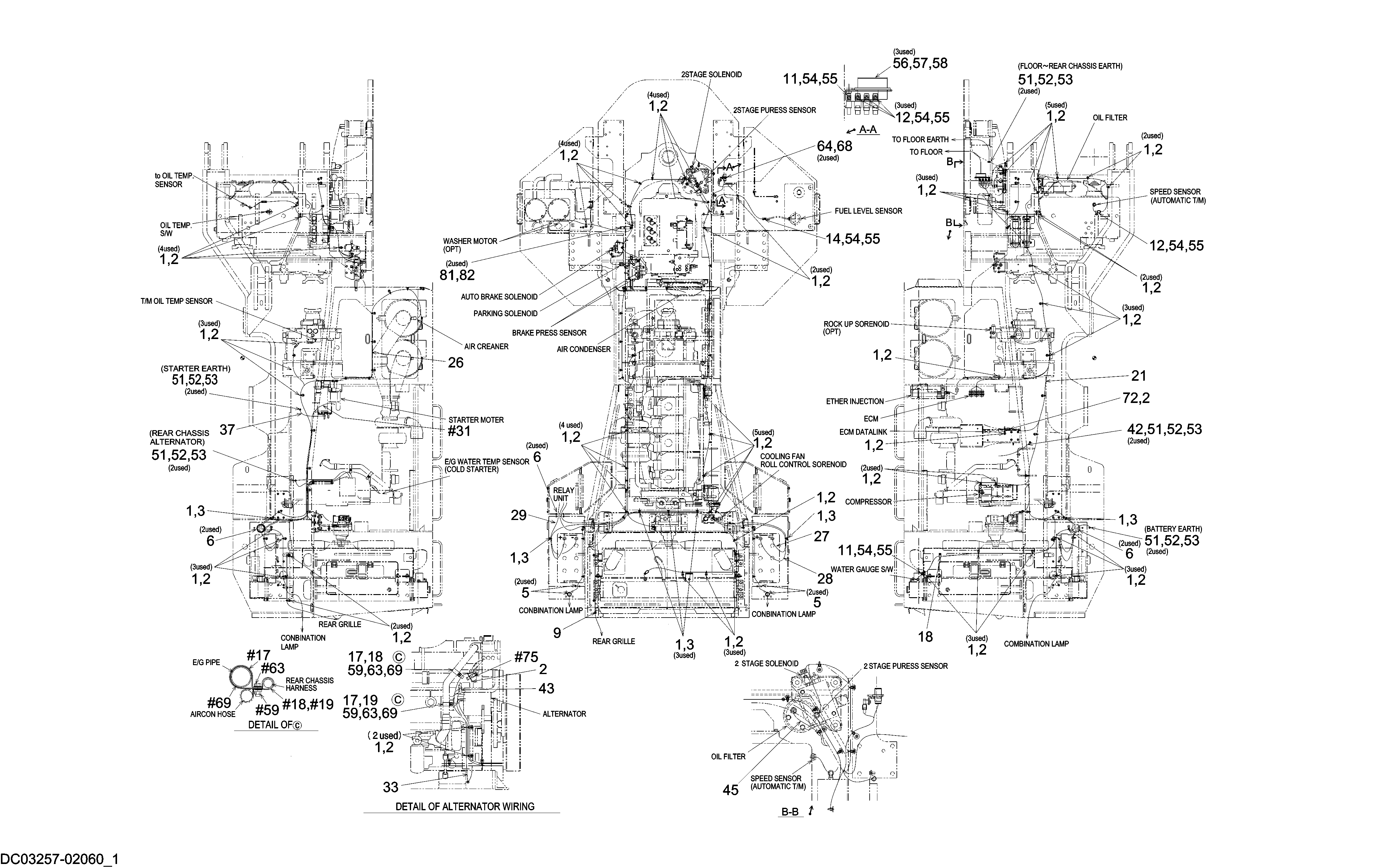

Заводская схема «Трос крепление (1)(задний шасси)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | KC3292370120 | Хомут, шланг | 69 |
| 2 | KC3292370140 | Хомут, шланг | 64 |
| 3 | KC3292370150 | Хомут, шланг | 7 |
| 5 | KC6580131060 | Втулка, еластик | 4 |
| 6 | KC6580163060 | Втулка, еластик | 6 |
| 9 | KC6580112032 | Втулка, еластик | 1 |
| 11 | KC4357120140 | Держатель, пружина | 2 |
| 12 | KC4357120150 | Держатель, пружина | 4 |
| 13 | KC4355060100 | Держатель | 1 |
| 14 | KC4357160040 | Держатель, пружина | 1 |
| 17 | KC7201046000 | Держатель, шланг | 2 |
| 18 | KC7200111000 | Держатель, трубка | 2 |
| 19 | KC7200112500 | Держатель, трубка | 1 |
| 21 | KC3319431910 | Трос в сборе | 1 |
| 26 | KC3319431920 | Трос в сборе | 1 |
| 27 | KC3319043220 | Трос | 1 |
| 28 | KC3319043230 | Трос | 1 |
| 29 | KC3319043240 | Трос | 1 |
| 33 | KC3319043270 | Трос | 1 |
| 37 | KC3319034330 | Трос | 1 |
| 42 | KC3319043290 | Трос | 1 |
| 43 | KC3319120770 | Трос в сборе | 1 |
| 45 | KC3319043300 | Трос | 1 |
| 51 | KC6240181101 | Гайка | 5 |
| 52 | KC6272110100 | Пружинная шайба | 5 |
| 53 | KC4601121650 | Шайба, плане | 10 |
| 54 | KC6225651610 | Винт | 8 |
| 55 | KC6272106100 | Пружинная шайба | 8 |
| 56 | KC6225651312 | Винт | 3 |
| 57 | KC6272103100 | Пружинная шайба | 3 |
| 58 | KC6270140031 | Шайба, плане | 3 |
| 59 | KC6248021081 | Гайка, флангед | 2 |
| 63 | KC6180208020 | Болт, флангед | 2 |
| 64 | KC6180212035 | Болт, флангед | 2 |
| 68 | KC4090246330 | Кронштейн | 1 |
| 69 | KC3371322680 | Лист, резиновый | 2 |
| 72 | KC4553120140 | Ресистер | 1 |
| 81 | KC4175129140 | Пластина | 1 |
| 82 | KC6180208012 | Болт, флангед | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
