Тормоз линия - гидроаккумулятор — HITACHI ZW550

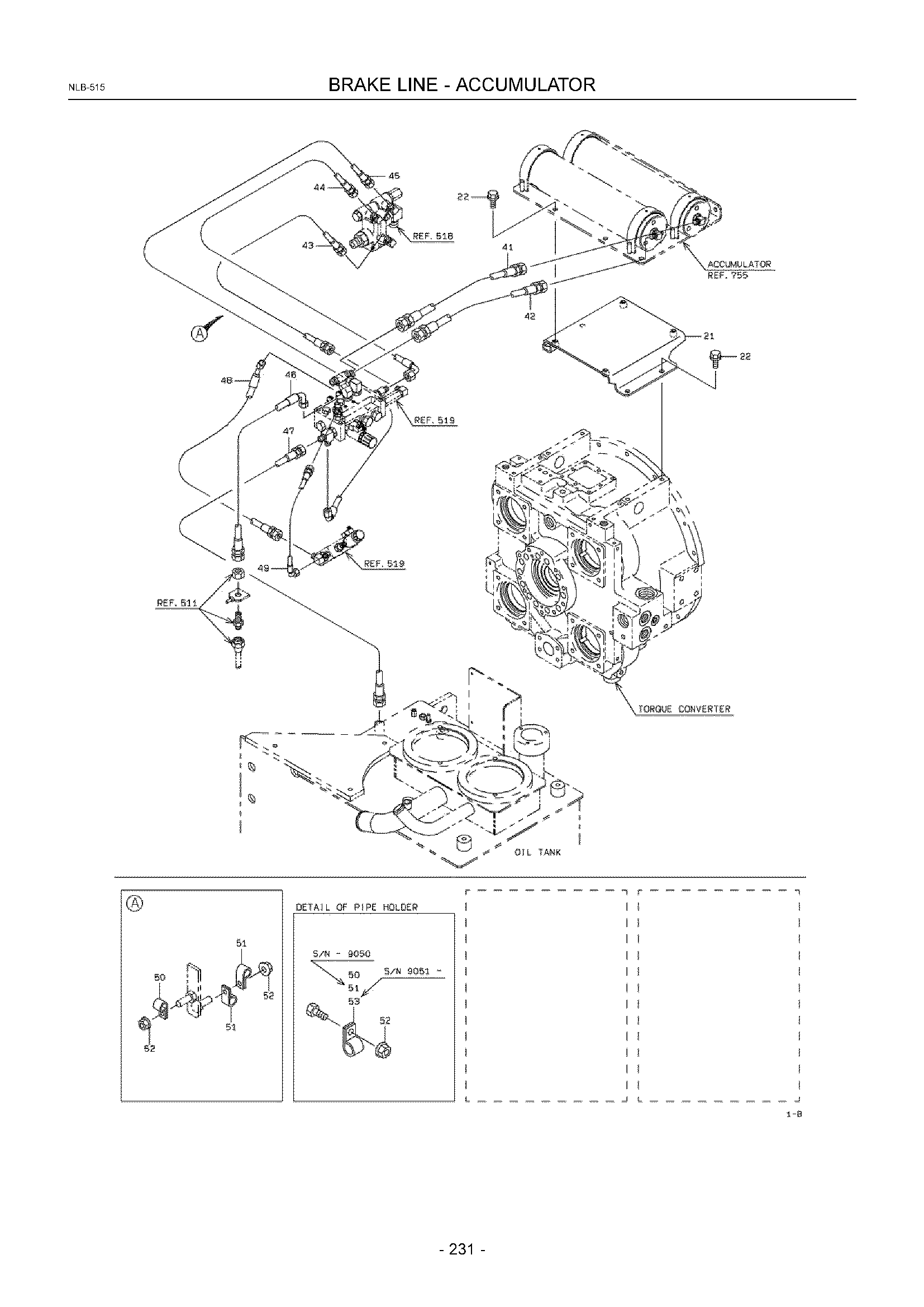

Заводская схема «Тормоз линия - гидроаккумулятор» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4090244620 | Кронштейн | 1 |
| 22A | KC6180212025 | Болт, флангед | 8 |
| 41A | KC6865530091 | Шланг, высокий давление | 1 |
| 41B | KC6865530093 | Шланг, высокий давление | 1 |
| 42A | KC6865530072 | Шланг, высокий давление | 1 |
| 42B | KC6865530074 | Шланг, высокий давление | 1 |
| 43A | KC6865520090 | Шланг, высокий давление | 1 |
| 44A | KC6863520085 | Шланг, высокий давление | 1 |
| 45A | KC6803520115 | Шланг, высокий давление | 1 |
| 46A | KC6863520056 | Шланг, высокий давление | 1 |
| 47A | KC6805530075 | Шланг, высокий давление | 1 |
| 48A | KC6864520062 | Шланг, высокий давление | 1 |
| 49A | KC6803520038 | Шланг, высокий давление | 1 |
| 49B | KC6803510038 | Шланг, высокий давление | 1 |
| 50A | KC7200111500 | Держатель, трубка | 2 |
| 51A | KC7200111800 | Держатель, трубка | 3 |
| 51B | KC7200111800 | Держатель, трубка | 2 |
| 52A | KC6248021081 | Гайка, флангед | 4 |
| 53A | KC7200112000 | Держатель, трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
