Трос крепление (1)(пол плата) — HITACHI ZW550

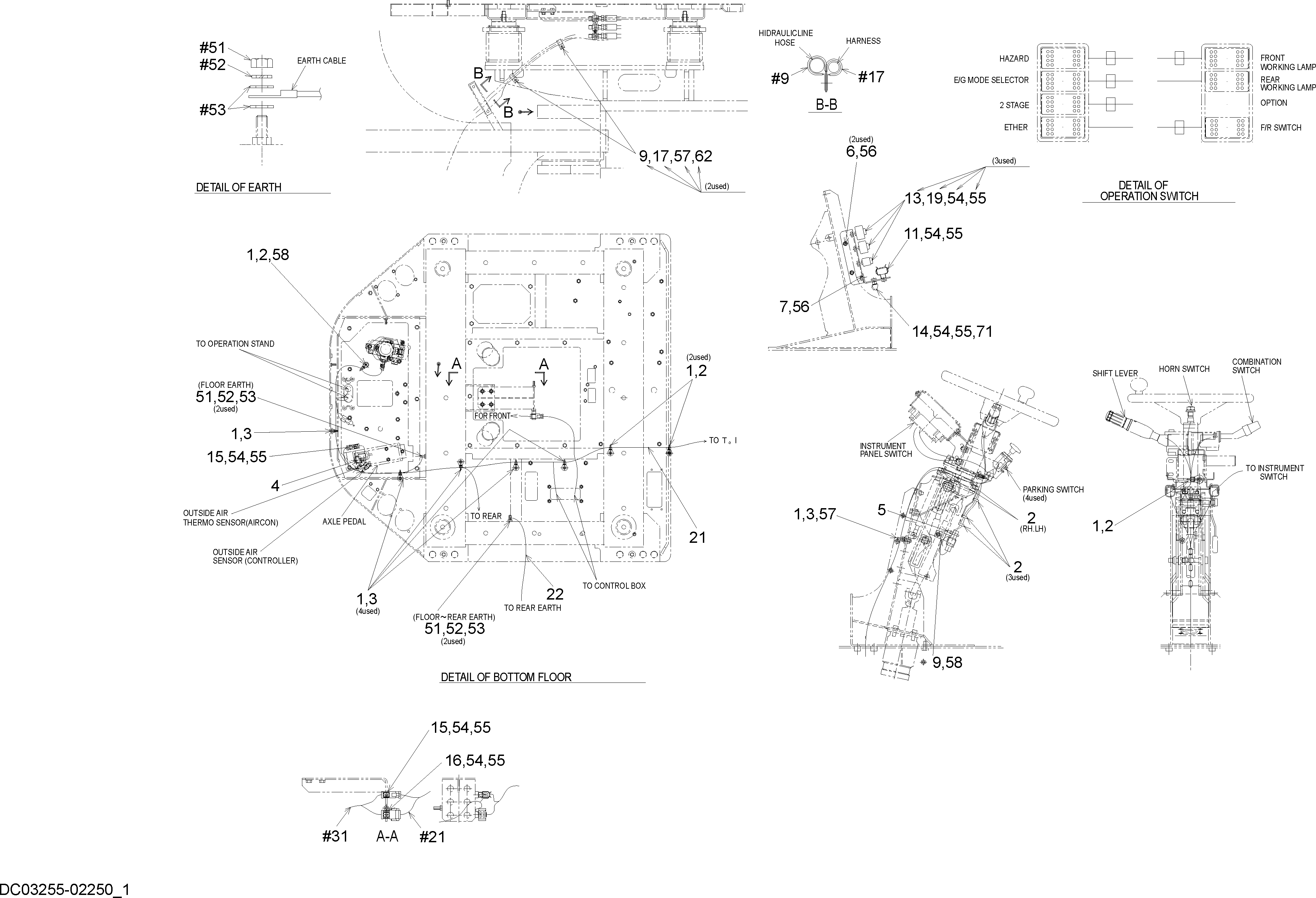

Заводская схема «Трос крепление (1)(пол плата)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | KC3292370120 | Хомут, шланг | 10 |
| 2 | KC3292370140 | Хомут, шланг | 11 |
| 3 | KC3292370150 | Хомут, шланг | 6 |
| 4 | KC4153320040 | Пробка, еластик | 1 |
| 5 | KC3292370210 | Хомут, шланг | 1 |
| 6 | KC4161746070 | Пластина | 1 |
| 7 | KC4175052130 | Пластина | 1 |
| 9 | KC7200111800 | Держатель, трубка | 3 |
| 11 | KC4357160060 | Держатель, пружина | 1 |
| 13 | KC4355021180 | Держатель | 3 |
| 14 | KC4355060100 | Держатель | 1 |
| 15 | KC4357160040 | Держатель, пружина | 2 |
| 16 | KC4357160050 | Держатель, пружина | 1 |
| 17 | KC7200111500 | Держатель, трубка | 2 |
| 19 | KC4355070500 | Держатель | 3 |
| 21 | KC3319438760 | Трос в сборе | 1 |
| 22 | KC3319040170 | Трос | 1 |
| 51 | KC6240181101 | Гайка | 2 |
| 52 | KC6272110100 | Пружинная шайба | 2 |
| 53 | KC4601121650 | Шайба, плане | 4 |
| 54 | KC6225651610 | Винт | 8 |
| 55 | KC6272106100 | Пружинная шайба | 8 |
| 56 | KC6180206016 | Болт, флангед | 3 |
| 57 | KC6180208020 | Болт, флангед | 3 |
| 58 | KC6180208012 | Болт, флангед | 2 |
| 62 | KC6248021081 | Гайка, флангед | 2 |
| 71 | KC4553120140 | Резистор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
