Высокий и реверсе муфта — HITACHI ZW550

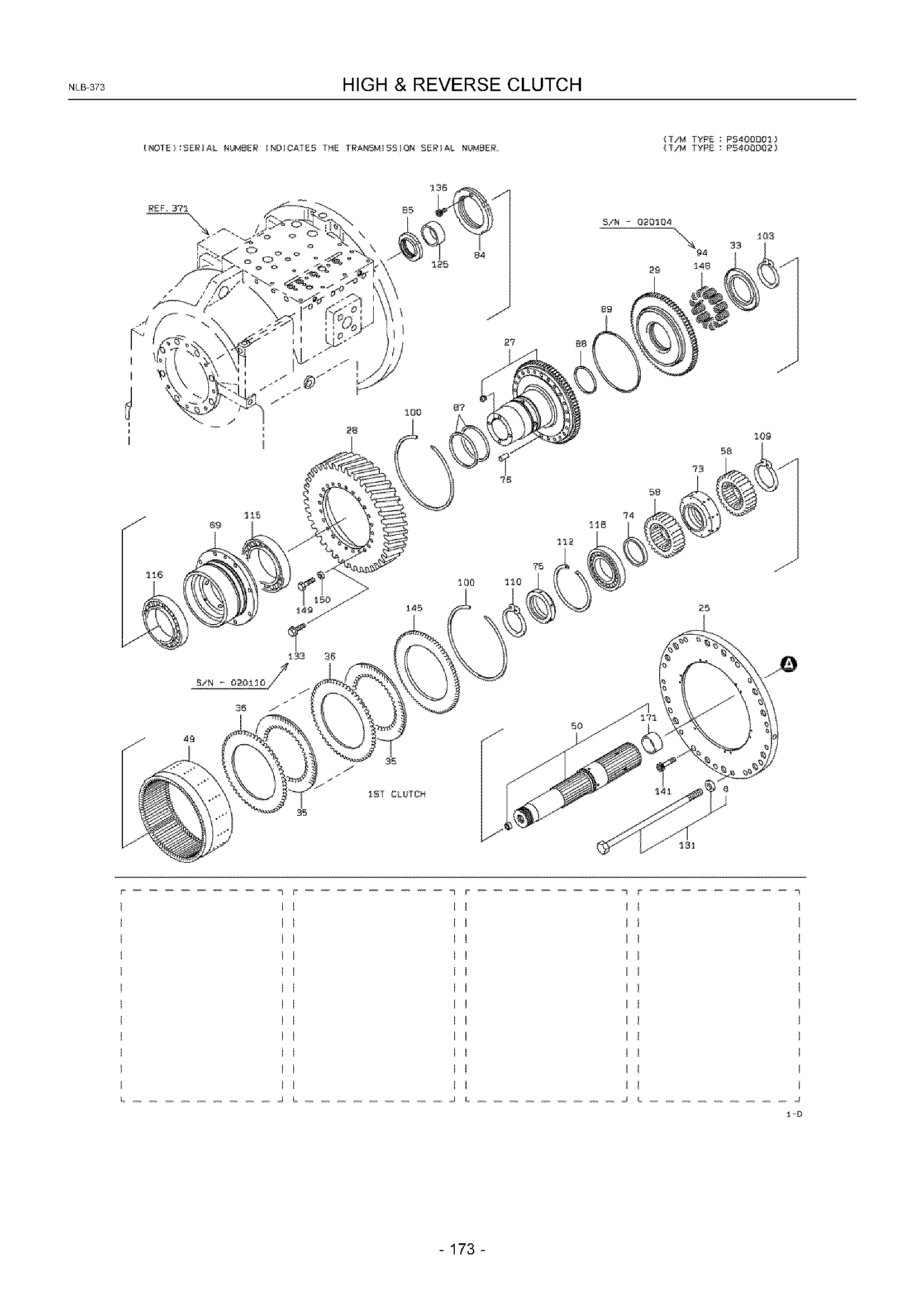

Заводская схема «Высокий и реверсе муфта» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 000A | KC3287221520 | Муфта в сборе | 1 |
| 000B | KC3287221780 | Муфта в сборе | 1 |
| 000C | KC3287221840 | Муфта в сборе | 1 |
| 000D | KC3287221850 | Муфта в сборе | 1 |
| 000E | KC3287221900 | Муфта в сборе | 1 |
| 000F | KC3287221910 | Муфта в сборе | 1 |
| 21A | KC3790025020 | Корпус | 1 |
| 22A | KC3790025590 | Корпус | 1 |
| 23A | KC4165025280 | Пластина в сборе | 1 |
| 23B | KC4165027020 | Пластина в сборе | 1 |
| 24A | KC3790025600 | Корпус | 1 |
| 25A | KC4165025290 | Пластина в сборе | 1 |
| 26A | KC3805020940 | HUB | 1 |
| 26B | KC3805021130 | HUB | 1 |
| 27A | KC3805020970 | HUB | 1 |
| 27B | KC3805021040 | HUB | 1 |
| 28A | KC3240024890 | Шестерня | 1 |
| 29A | KC3996022190 | Поршень | 2 |
| 29B | KC3996022390 | Поршень | 2 |
| 30A | KC3996022220 | Поршень | 1 |
| 31A | KC3996022210 | Поршень | 1 |
| 32A | KC3996022200 | Поршень | 1 |
| 33A | KC4495520090 | Фиксатор, пружина | 2 |
| 34A | KC4162131300 | Пластина | 1 |
| 35A | KC3721360530 | Дисковый, фрикционный | 10 |
| 36A | KC3721260310 | Дисковый, сепаратион | 10 |
| 37A | KC3721360520 | Дисковый, фрикционный | 8 |
| 38A | KC3721260300 | Дисковый, сепаратион | 21 |
| 39A | KC3551020750 | Спидер | 1 |
| 40A | KC3551220030 | Спидер в сборе | 1 |
| 41A | KC3551220040 | Спидер в сборе | 1 |
| 42A | KC3243520210 | Шестерня, кольцо | 1 |
| 42B | KC3243520250 | Шестерня, кольцо | 1 |
| 43A | KC3243520160 | Шестерня, кольцо | 1 |
| 44A | KC3243520230 | Шестерня, кольцо | 1 |
| 44B | KC3243520270 | Шестерня, кольцо | 1 |
| 45A | KC3243520170 | Шестерня, кольцо | 1 |
| 46A | KC3243520180 | Шестерня, кольцо | 1 |
| 47A | KC3243520190 | Шестерня, кольцо | 1 |
| 48A | KC3243520200 | Шестерня, кольцо | 1 |
| 49A | KC3243520220 | Шестерня, кольцо | 1 |
| 49B | KC3243520260 | Шестерня, кольцо | 1 |
| 50A | KC3450122710 | Вал в сборе | 1 |
| 51A | KC3450122720 | Вал в сборе | 1 |
| 52A | KC3243120570 | Шестерня, планет | 3 |
| 53A | KC3243120580 | Шестерня, планет | 4 |
| 54A | KC3243120590 | Шестерня, планет | 3 |
| 55A | KC3243120600 | Шестерня, планет | 3 |
| 56A | KC3242520500 | Шестерня, SUN | 1 |
| 57A | KC3242520610 | Шестерня, SUN | 1 |
| 58A | KC3242520600 | Шестерня, SUN | 2 |
| 59A | KC4004020520 | Палец, планет | 3 |
| 60A | KC4004020460 | Палец, планет | 4 |
| 61A | KC4004020470 | Палец, планет | 3 |
| 62A | KC4004020530 | Палец, планет | 3 |
| 63A | KC4600024430 | Шайба | 6 |
| 64A | KC4600024440 | Шайба | 8 |
| 64B | KC4600024860 | Шайба | 8 |
| 65A | KC4600024740 | Шайба | 6 |
| 66A | KC4600024460 | Шайба | 6 |
| 66B | KC4600025240 | Шайба | 6 |
| 67A | KC3240025170 | Шестерня | 1 |
| 68A | KC3575024460 | Втулка | 1 |
| 69A | KC4496020550 | Фиксатор, подшипник | 1 |
| 70A | KC4520029460 | Кольцо | 1 |
| 71A | KC4520028780 | Кольцо | 1 |
| 72A | KC4520029450 | Кольцо | 1 |
| 73A | KC4520029970 | Кольцо | 1 |
| 74A | KC4520029480 | Кольцо | 1 |
| 75A | KC4520029470 | Кольцо | 1 |
| 76A | KC4001020200 | Палец, страигхт | 4 |
| 77A | KC4001020660 | Палец, страигхт | 6 |
| 78A | KC4001020670 | Палец, страигхт | 6 |
| 79A | KC4001020680 | Палец, страигхт | 12 |
| 80A | KC6301105032 | Палец, пружина | 3 |
| 81A | KC6301105028 | Палец, пружина | 4 |
| 82A | KC6301105025 | Палец, пружина | 6 |
| 83A | KC3760020540 | Гайка | 1 |
| 84A | KC3760023130 | Гайка | 1 |
| 85A | KC3760025440 | Гайка | 1 |
| 86A | KC4530160130 | Кольцо, поршень | 2 |
| 87A | KC4530160640 | Кольцо, поршень | 2 |
| 88A | KC4714260200 | Кольцо, U | 2 |
| 89A | KC4714260180 | Кольцо, U | 2 |
| 90A | KC4714260190 | Кольцо, U | 3 |
| 91A | KC4714260150 | Кольцо, U | 1 |
| 92A | KC4714260210 | Кольцо, U | 1 |
| 93A | KC4714260170 | Кольцо, U | 2 |
| 94A | KC3560023620 | Пружина | 24 |
| 94B | KC3560023620 | Пружина | 12 |
| 95A | KC3560023630 | Пружина | 21 |
| 96A | KC3560023640 | Пружина | 24 |
| 97A | KC4600024470 | Шайба | 1 |
| 98A | KC4520020800 | Кольцо | 1 |
| 99A | KC4600023970 | Шайба | 1 |
| 100A | KC4531120980 | Кольцо, стопорный | 4 |
| 101A | KC6381100060 | Кольцо, стопорный | 1 |
| 102A | KC6381100065 | Кольцо, стопорный | 2 |
| 103A | KC6381100088 | Кольцо, стопорный | 2 |
| 104A | KC4531120170 | Кольцо, стопорный | 1 |
| 105A | KC4531120990 | Кольцо, стопорный | 1 |
| 106A | KC4531121000 | Кольцо, стопорный | 2 |
| 107A | KC6381200100 | Кольцо, стопорный | 1 |
| 108A | KC6381100055 | Кольцо, стопорный | 1 |
| 109A | KC6381100078 | Кольцо, стопорный | 1 |
| 110A | KC6381100080 | Кольцо, стопорный | 1 |
| 111A | KC6381100035 | Кольцо, стопорный | 1 |
| 112A | KC6381200125 | Кольцо, стопорный | 1 |
| 113A | KC6381200165 | Кольцо, стопорный | 1 |
| 114A | KC4200460070 | Подшипник, тапер каток | 2 |
| 115A | KC7824732024 | Подшипник, тапер каток | 1 |
| 116A | KC7828132022 | Подшипник, тапер каток | 1 |
| 117A | KC7810106924 | Подшипник, шарик | 1 |
| 118A | KC7810106016 | Подшипник, шарик | 1 |
| 119A | KC7810106211 | Подшипник, шарик | 1 |
| 120A | KC4200660370 | Подшипник, неедле | 1 |
| 121A | KC4200660380 | Подшипник, неедле | 3 |
| 122A | KC4200660390 | Подшипник, неедле | 4 |
| 123A | KC4200660400 | Подшипник, неедле | 3 |
| 124A | KC4200660410 | Подшипник, неедле | 3 |
| 125A | KC3575024500 | Втулка | 1 |
| 126A | KC3121023160 | Крышка | 1 |
| 127A | KC6521028060 | Кольцо, O | 2 |
| 129A | KC6302116025 | Палец, страигхт | 8 |
| 130A | KC3650020010 | Амортизатор | 12 |
| 131A | KC4392521470 | Болт комплект | 12 |
| 132A | KC3996022330 | Поршень | 1 |
| 133A | KC6180212035 | Болт, флангед | 22 |
| 134A | KC6180208020 | Болт, флангед | 12 |
| 135A | KC6180206020 | Болт, флангед | 6 |
| 136A | KC6110106012 | Болт, разъём | 1 |
| 137A | KC6110110035 | Болт, разъём | 22 |
| 138A | KC6110110040 | Болт, разъём | 2 |
| 139A | KC6110110135 | Болт, разъём | 2 |
| 140A | KC6110110190 | Болт, разъём | 2 |
| 141A | KC6110110045 | Болт, разъём | 2 |
| 142A | KC4714260220 | Кольцо, U | 1 |
| 143A | KC3199027400 | Прокладка | 1 |
| 144A | KC3721360670 | Дисковый, фрикционный | 13 |
| 145A | KC4162133780 | Пластина | 1 |
| 145B | KC4162134620 | Пластина | 1 |
| 146A | KC4600024630 | Шайба | 6 |
| 147A | KC4600024610 | Шайба | 8 |
| 148A | KC3560024050 | Пружина | 12 |
| 149A | KC6100512035 | Болт | 22 |
| 150A | KC6271018121 | Шайба, плане | 22 |
| 151A | KC4600025250 | Шайба | 6 |
| 171A | KC4445060020 | Металлический, схелл | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
