Гидравлический линия — HITACHI ZW550

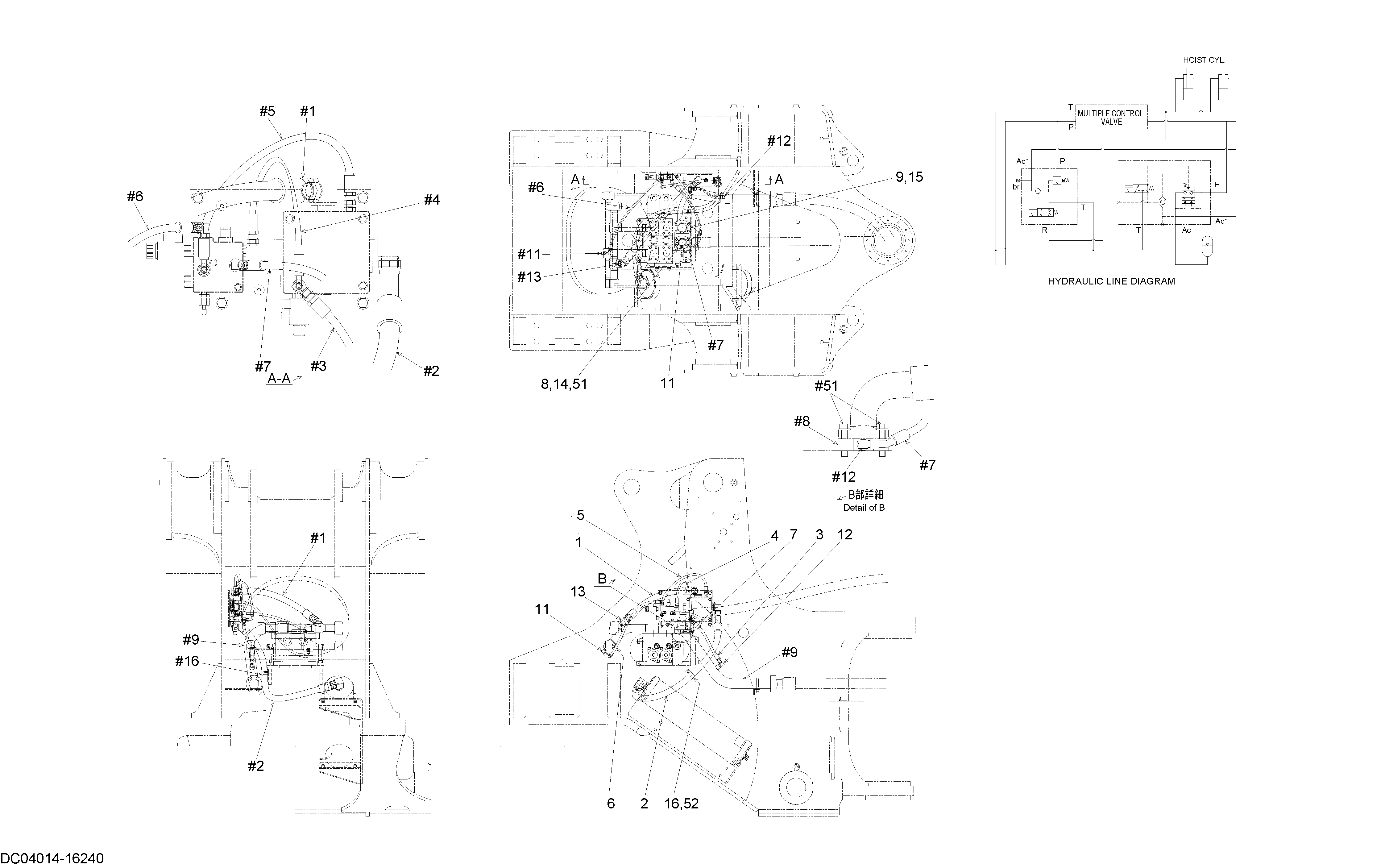

Заводская схема «Гидравлический линия» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | KC4310324340 | Шланг, высокий давление | 1 |
| 2 | KC4310324350 | Шланг, высокий давление | 1 |
| 3 | KC4311330730 | Шланг, высокий давление | 1 |
| 4 | KC4311342890 | Шланг, высокий давление | 1 |
| 5 | KC4310324360 | Шланг, высокий давление | 1 |
| 6 | KC4310324370 | Шланг, высокий давление | 1 |
| 7 | KC4310324380 | Шланг, высокий давление | 1 |
| 8 | KC4051024300 | Фланец | 1 |
| 9 | KC3875559740 | Трубка, масляный | 1 |
| 11 | KC8824107104 | Адаптер, угловой штуцер | 2 |
| 12 | KC8824107106 | Адаптер, угловой штуцер | 1 |
| 13 | KC8824107216 | Адаптер, угловой штуцер | 1 |
| 14 | KC3522041003 | Кольцо, O | 1 |
| 15 | KC6522041006 | Кольцо, O | 1 |
| 16 | KC7201043000 | Держатель, шланг | 1 |
| 51 | KC6180212050 | Болт, флангед | 4 |
| 52 | KC6248021081 | Болт, флангед | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
