Подъём рукоять группа(для укороченный стрела) — HITACHI ZW550

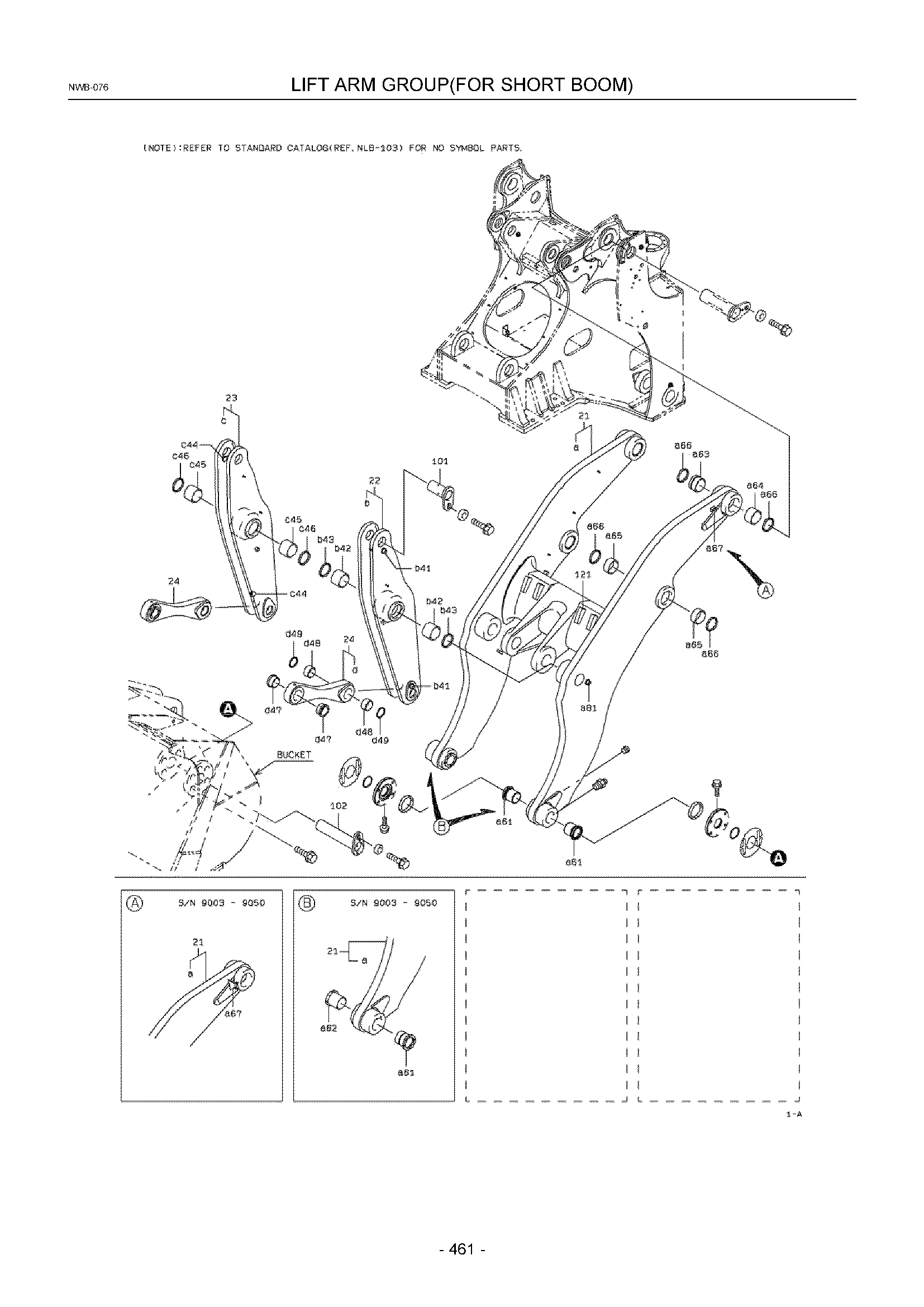

Заводская схема «Подъём рукоять группа(для укороченный стрела)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3004024790 | Рукоять в сборе, подъём | 1 |
| 21B | KC3004025170 | Рукоять в сборе, подъём | 1 |
| 22A | KC4561023280 | Рычаг в сборе | 1 |
| 23A | KC4561023290 | Рычаг в сборе | 1 |
| 24A | KC4512521400 | Тяга, ковш | 2 |
| 41A | KC4162120340 | Бобышка | 2 |
| 42A | KC4084025930 | Втулка | 2 |
| 43A | KC6505102510 | Уплотнение, пыль | 2 |
| 44A | KC4162120340 | Бобышка | 2 |
| 45A | KC4084025930 | Втулка | 2 |
| 46A | KC6505102510 | Уплотнение, пыль | 2 |
| 47A | KC4084020850 | Втулка | 2 |
| 48A | KC6342245490 | Втулка | 2 |
| 49A | KC6505101906 | Уплотнение, пыль | 2 |
| 61A | KC4084025910 | Втулка | 2 |
| 61B | KC4084026210 | Втулка | 4 |
| 62A | KC4084025920 | Втулка | 2 |
| 63A | KC4084020800 | Втулка | 2 |
| 64A | KC6342248780 | Втулка | 2 |
| 65A | KC6342248540 | Втулка | 4 |
| 66A | KC6505102510 | Уплотнение, пыль | 8 |
| 67A | KC4171230950 | Пластина | 1 |
| 67B | KC4175149860 | Пластина | 1 |
| 81A | KC4162120340 | Бобышка | 2 |
| 101A | KC4000040550 | Палец | 2 |
| 102A | KC4000042220 | Палец | 2 |
| 121A | KC4160025840 | Пластина | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
