Радиатор крепление — HITACHI ZW550

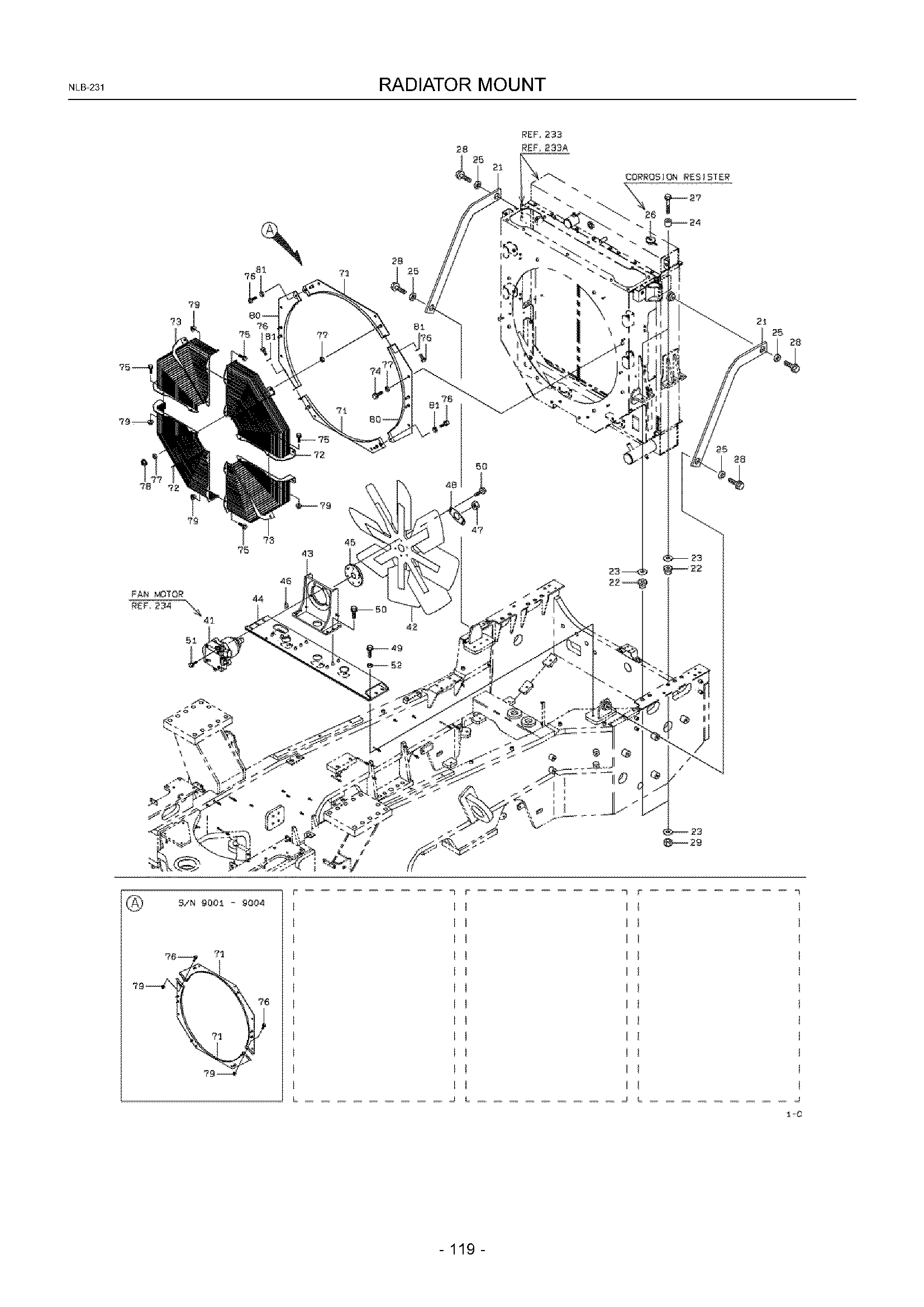

Заводская схема «Радиатор крепление» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
21A	KC4164151600	Пластина	2
22A	KC4085020110	Втулка, еластик	10
23A	KC4161522330	Пластина	20
24A	KC4378023200	Бобышка	10
25A	KC4601120690	Шайба, плане	4
26A	KC5040102860	Ресистор, корросион	2
26B	KC5040102860	Ресистор, корросион	1
26C	KC5040102140	Ресистор, корросион	6
27A	KC6180212090	Болт, флангед	10
28A	KC6180216025	Болт, флангед	4
29A	KC8803106121	Гайка, селф-локкинг	10
41A	KC4897661070	Гидромотор, масляный	1
42A	KC4020060010	Вентилятор	1
43A	KC4090237070	Кронштейн	1
44A	KC4090244860	Кронштейн	1
45A	KC4051025600	Фланец	1
46A	KC3211220010	Шпонка, воодруфф	1
47A	KC3760025320	Гайка	1
48A	KC4164149430	Пластина	1
49A	KC6180212030	Болт, флангед	6
50A	KC6180212035	Болт, флангед	12
51A	KC6180216040	Болт, флангед	4
52A	KC6271018121	Шайба, плане	6
71A	KC3474020210	Кожух	2
71B	KC3474020220	Кожух	2
72A	KC3182322880	Защита, вентилятор	2
72B	KC3182323070	Защита, вентилятор	2
73A	KC3182322890	Защита, вентилятор	2
73B	KC3182323080	Защита, вентилятор	2
74A	KC6180212025	Болт, флангед	8
75A	KC6180210025	Болт, флангед	8
76A	KC6180210020	Болт, флангед	2
76B	KC6180210020	Болт, флангед	4
77A	KC6271018121	Шайба, плане	24
78A	KC6248021121	Гайка, флангед	8
79A	KC6248021101	Гайка, флангед	10
80A	KC3474020230	Кожух	2
81A	KC6271018101	Шайба, плане	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
