Экран плата крепление — HITACHI ZW550

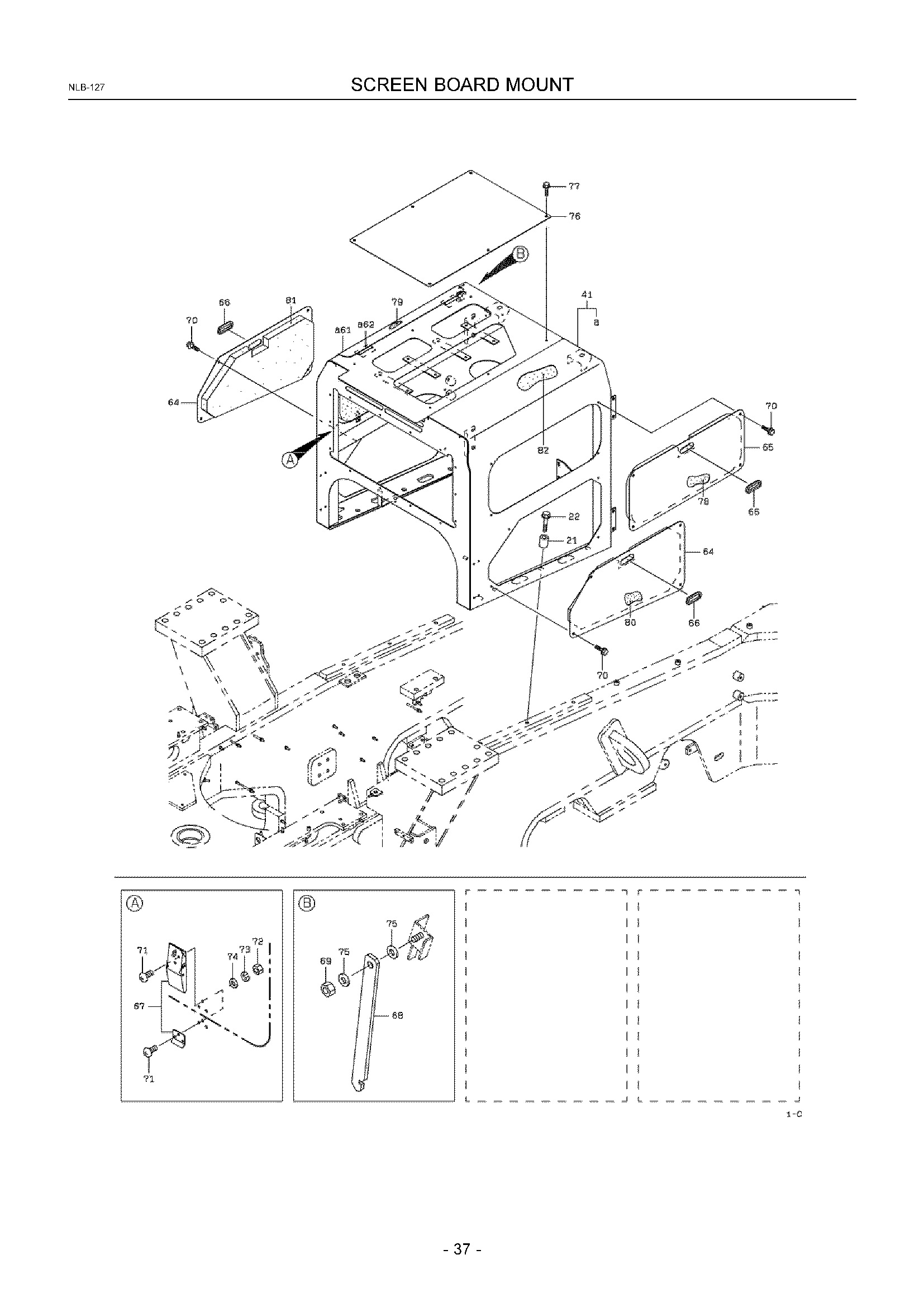

Заводская схема «Экран плата крепление» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4520023640 | Кольцо | 6 |
| 22A | KC6180216080 | Болт, флангед | 6 |
| 41A | KC4371123450 | Плата в сборе, экран | 1 |
| 41B | KC4371123640 | Плата в сборе, экран | 1 |
| 41C | KC4371123870 | Плата в сборе, экран | 1 |
| 41D | KC4371124110 | Плата в сборе, экран | 1 |
| 61A | KC3120042430 | Крышка | 1 |
| 62A | KC3989020780 | Петля | 2 |
| 64A | KC4171146330 | Пластина | 2 |
| 65A | KC4171146340 | Пластина | 1 |
| 66A | KC6580163023 | Втулка, еластик | 3 |
| 67A | KC3215060050 | Защёлка | 2 |
| 68A | KC4171151590 | Пластина | 1 |
| 69A | KC8803106101 | Гайка, селф-локкинг | 1 |
| 70A | KC6180210020 | Болт, флангед | 12 |
| 71A | KC6225651416 | Винт | 12 |
| 72A | KC6240181041 | Гайка | 12 |
| 73A | KC6272104100 | Пружинная шайба | 12 |
| 74A | KC6270140041 | Шайба, плане | 12 |
| 75A | KC6270140101 | Шайба, плане | 2 |
| 76A | KC4160651600 | Пластина | 1 |
| 77A | KC6180210020 | Болт, флангед | 6 |
| 78A | KC3568058660 | Спонге | 1 |
| 79A | KC3568125900 | Спонге | 1 |
| 80A | KC3568058680 | Спонге | 1 |
| 81A | KC3568058690 | Спонге | 1 |
| 82A | KC3568125910 | Спонге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
