Гидравлический линия (ELS клапан) — HITACHI ZW550

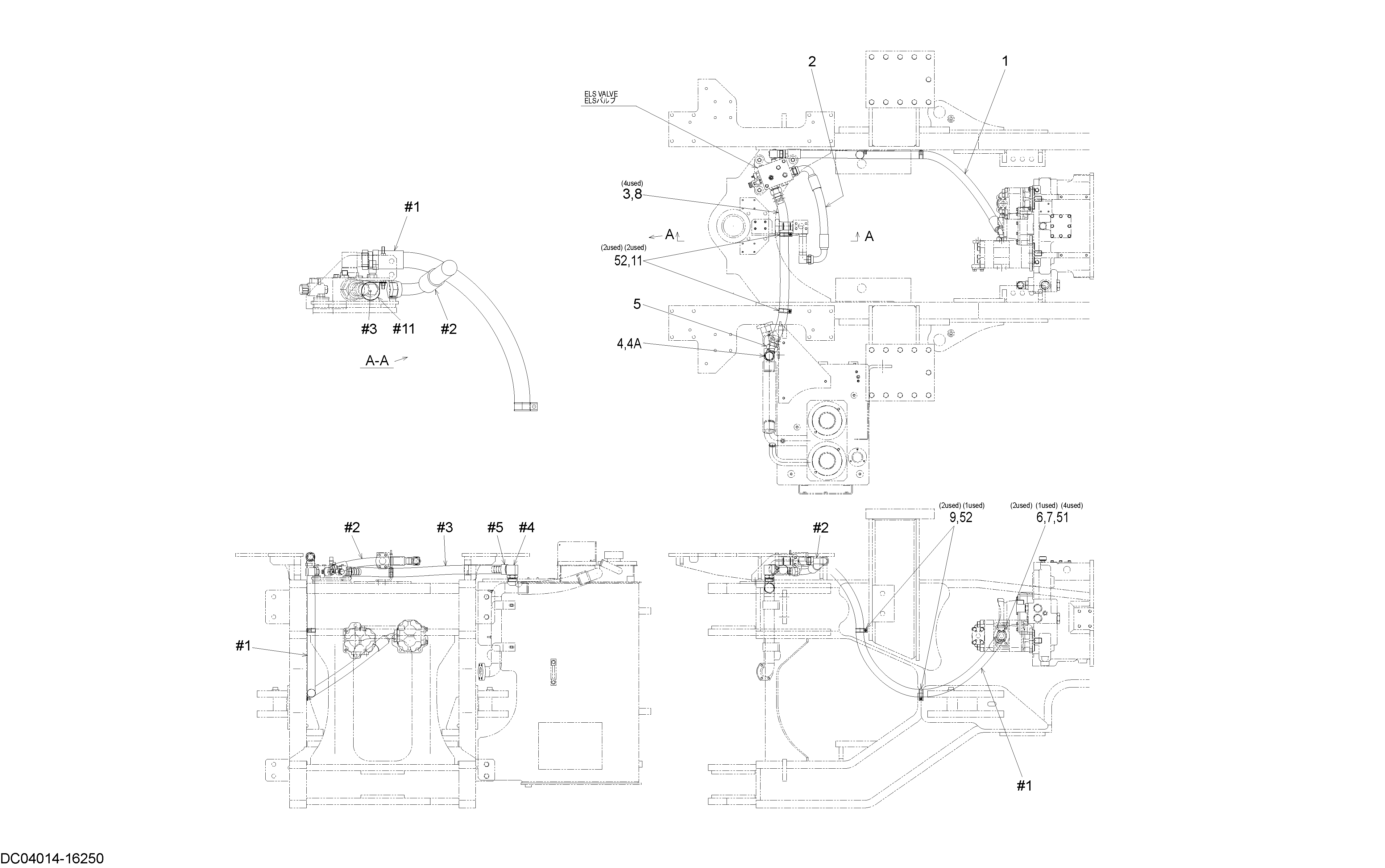

Заводская схема «Гидравлический линия (ELS клапан)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | KC4311356950 | Шланг, высокий давление | 1 |
| 2 | KC4311356960 | Шланг, высокий давление | 1 |
| 3 | KC6704038095 | Шланг, подогрев ресистинг | 1 |
| 4 | KC8854107124 | Адаптер, угловой штуцер | 1 |
| 4A | KC6521012044 | Кольцо, O | 1 |
| 5 | KC8851103240 | Ниппель, шланг | 1 |
| 6 | KC6981125210 | Флангед, разрезной | 2 |
| 7 | KC6522031024 | Кольцо, O | 1 |
| 8 | KC6900205700 | Лента, шланг | 4 |
| 9 | KC7201049000 | Держатель, шланг | 2 |
| 11 | KC7201052000 | Держатель, шланг | 2 |
| 51 | KC6180210030 | Болт, флангед | 4 |
| 52 | KC6248021081 | Гайка, флангед | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
