Секондарй рулевое управление группа (дополнительное оборудование) — HITACHI ZW550

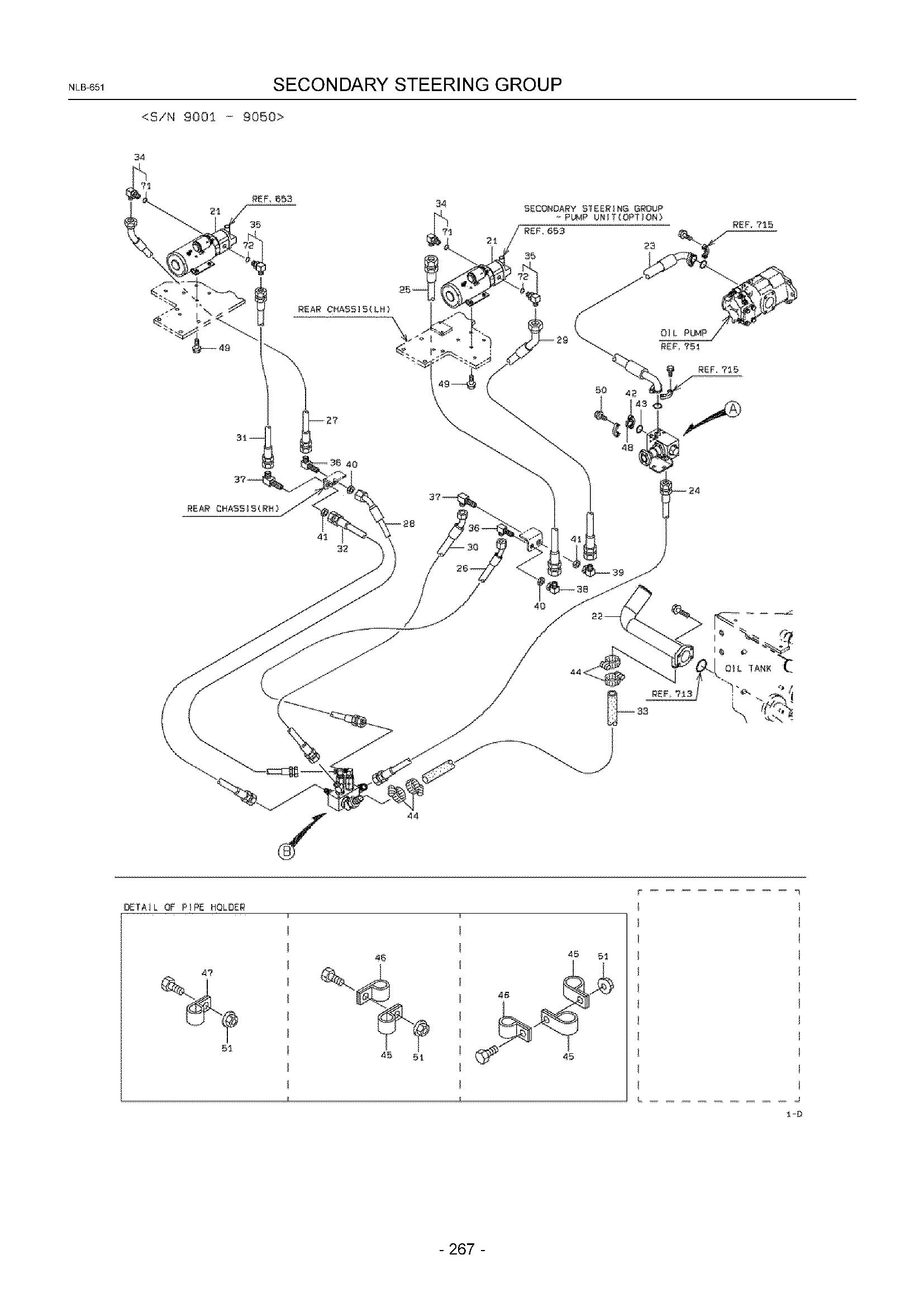

Заводская схема «Секондарй рулевое управление группа (дополнительное оборудование)» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC4409060050 | Насос блок | 2 |
| 22A | KC3877530640 | Трубка, масляный | 1 |
| 23A | KC4311350430 | Шланг, высокий давление | 1 |
| 24A | KC6865560115 | Шланг, высокий давление | 1 |
| 25A | KC6865530058 | Шланг, высокий давление | 1 |
| 26A | KC6864530080 | Шланг, высокий давление | 1 |
| 27A | KC6864530063 | Шланг, высокий давление | 1 |
| 28A | KC6864530129 | Шланг, высокий давление | 1 |
| 29A | KC6824550063 | Шланг, высокий давление | 1 |
| 30A | KC6824550060 | Шланг, высокий давление | 1 |
| 31A | KC6825550058 | Шланг, высокий давление | 1 |
| 32A | KC6825550132 | Шланг, высокий давление | 1 |
| 33A | KC6704032000 | Шланг, подогрев ресистинг LP | |
| 34A | KC8825471408 | Адаптер, угловой штуцер | 2 |
| 35A | KC8825471712 | Адаптер, угловой штуцер | 2 |
| 36A | KC3024123160 | Адаптер, угловой штуцер | 2 |
| 36B | KC3024126390 | Адаптер, угловой штуцер | 2 |
| 37A | KC3024125410 | Адаптер, угловой штуцер | 2 |
| 37B | KC3024126400 | Адаптер, угловой штуцер | 2 |
| 38A | KC3024220210 | Адаптер, угловой штуцер унион | 1 |
| 39A | KC3024220020 | Адаптер, угловой штуцер унион | 1 |
| 40A | KC3760020670 | Гайка | 2 |
| 41A | KC3760021330 | Гайка | 2 |
| 42A | KC6981132210 | Фланец, разрезной | 2 |
| 43A | KC6522031027 | Кольцо, O | 1 |
| 44A | KC6900205200 | Лента, шланг | 4 |
| 45A | KC7200112500 | Держатель, трубка | 5 |
| 46A | KC7201028000 | Держатель, шланг | 5 |
| 47A | KC7201037000 | Держатель, шланг | 1 |
| 48A | KC9920405450 | Крышка | 1 |
| 49A | KC6180210035 | Болт, флангед | 8 |
| 50A | KC6180212030 | Болт, флангед | 4 |
| 51A | KC6248021081 | Гайка, флангед | 5 |
| 52A | KC3877530650 | Трубка, масляный | 1 |
| 53A | KC4090237470 | Кронштейн | 1 |
| 54A | KC6522031027 | Кольцо, O | 2 |
| 55A | KC6180210020 | Болт, флангед | 2 |
| 56A | KC6180210090 | Болт, флангед | 2 |
| 57A | KC6180212020 | Болт, флангед | 2 |
| 58A | KC6105712030 | Болт | 8 |
| 58B | KC6105712035 | Болт | 8 |
| 59A | KC6272112100 | Пружинная шайба | 8 |
| 71A | KC6523100101 | Кольцо, O | 1 |
| 72A | KC6523100121 | Кольцо, O | 1 |
| 73A | KC4141036530 | Блок | 1 |
| 74A | KC3855471140 | Клапан, обратный | 1 |
| 75A | KC3583060100 | Датчик, давление | 1 |
| 76A | KC8820106716 | Адаптер | 1 |
| 77A | KC4141036500 | Блок | 1 |
| 78A | KC3853460140 | Клапан в сборе, обратный | 2 |
| 79A | KC3023021560 | Адаптер | 1 |
| 80A | KC3024125290 | Адаптер, угловой штуцер | 1 |
| 81A | KC8824107108 | Адаптер, угловой штуцер | 2 |
| 82A | KC8824107116 | Адаптер, угловой штуцер | 1 |
| 83A | KC8824107212 | Адаптер, угловой штуцер | 2 |
| 84A | KC8824107220 | Адаптер, угловой штуцер | 1 |
| 85A | KC8851103200 | Ниппель, шланг | 1 |
| 101A | KC4932772510 | Уплотнение комплект | 1 |
| 102A | KC6521012014 | Кольцо, O | 1 |
| 103A | KC6521012029 | Кольцо, O | 1 |
| 104A | KC6521012018 | Кольцо, O | 2 |
| 105A | KC6521012018 | Кольцо, O | 1 |
| 107A | KC6521012024 | Кольцо, O | 1 |
| 108A | KC6521012038 | Кольцо, O | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
