Каталог запчастей HITACHI
Декк и крыло группа — HITACHI ZW550

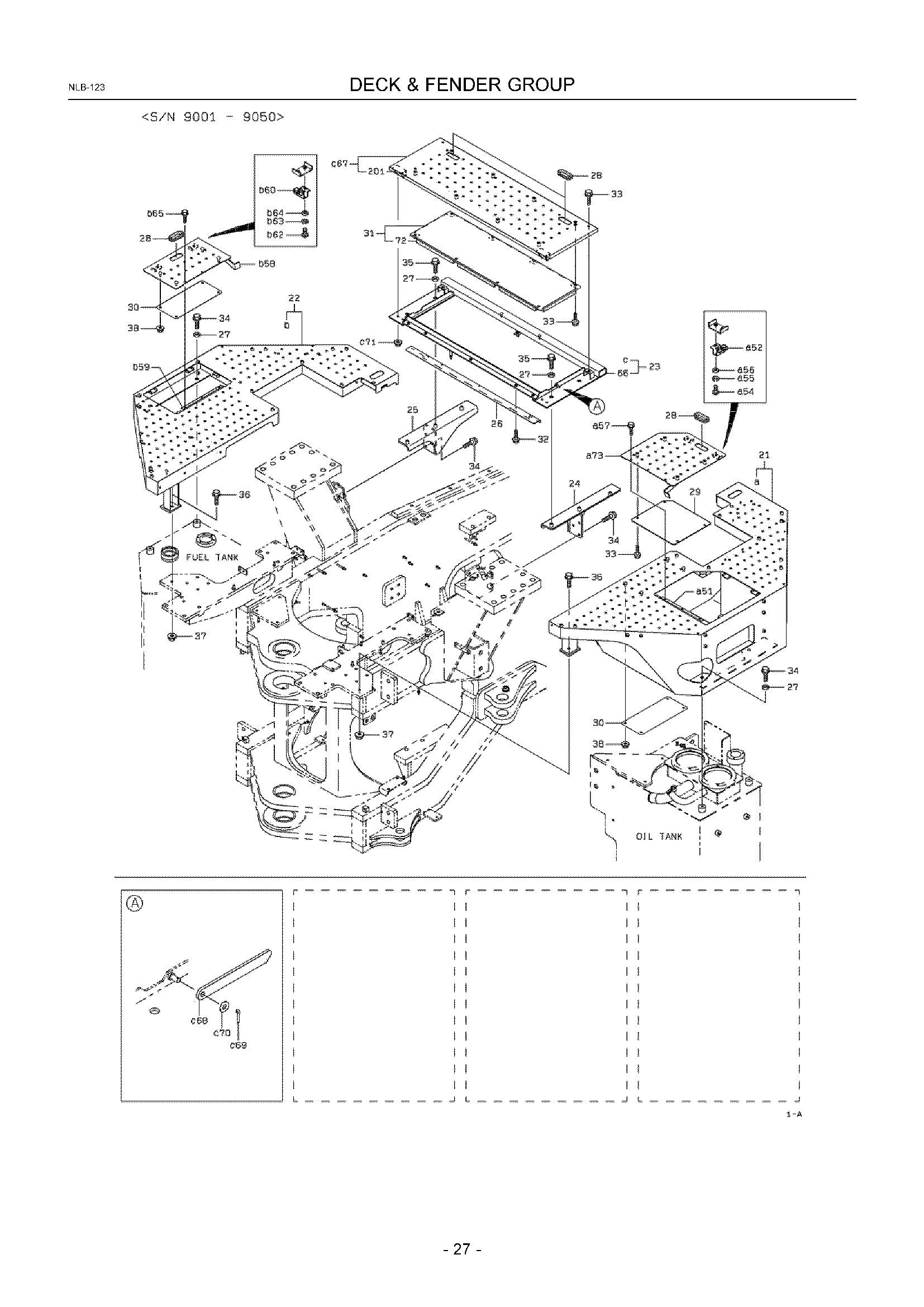

Заводская схема «Декк и крыло группа» для HITACHI ZW550. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21A | KC3729030590 | Декк | 1 |
| 21B | KC3729031440 | Декк | 1 |
| 21C | KC3729031910 | Декк | 1 |
| 22A | KC3729030600 | Декк | 1 |
| 22B | KC3729031410 | Декк | 1 |
| 22C | KC3729031900 | Декк | 1 |
| 23A | KC3729030610 | Декк | 1 |
| 23B | KC3729031870 | Декк | 1 |
| 24A | KC4090245130 | Кронштейн | 1 |
| 24B | KC4090256300 | Кронштейн | 1 |
| 25A | KC4090245140 | Кронштейн | 1 |
| 25B | KC4090256310 | Кронштейн | 1 |
| 26A | KC4161733790 | Пластина | 1 |
| 26B | KC4163750940 | Пластина | 1 |
| 27A | KC4601121450 | Шайба, плане | 10 |
| 27B | KC4601121450 | Шайба, плане | 12 |
| 28A | KC6580163032 | Втулка, еластик | 4 |
| 29A | KC4171143400 | Пластина | 1 |
| 30A | KC4171141150 | Пластина | 2 |
| 31A | KC4165025880 | Пластина в сборе | 1 |
| 32A | KC6180208016 | Болт, флангед | 5 |
| 33A | KC6180210016 | Болт, флангед | 14 |
| 34A | KC6180212025 | Болт, флангед | 10 |
| 34B | KC6180212025 | Болт, флангед | 15 |
| 35A | KC6180212035 | Болт, флангед | 6 |
| 35B | KC6180212035 | Болт, флангед | 8 |
| 36A | KC6180212050 | Болт, флангед | 2 |
| 37A | KC6248021121 | Гайка, флангед | 2 |
| 38A | KC6248021101 | Гайка, флангед | 8 |
| 39A | KC4041030580 | Крыло | 1 |
| 40A | KC4090252900 | Кронштейн | 1 |
| 41A | KC4601120200 | Шайба, плане | 2 |
| 51A | KC3989021870 | Петля | 1 |
| 52A | KC4481070050 | Латкх в сборе | 2 |
| 54A | KC6225651410 | Винт | 4 |
| 55A | KC6272104100 | Пружинная шайба | 4 |
| 56A | KC6270120041 | Шайба, плане | 4 |
| 57A | KC6180206016 | Болт, флангед | 3 |
| 58A | KC3120042400 | Крышка | 1 |
| 58B | KC3120043430 | Крышка | 1 |
| 59A | KC3989021870 | Петля | 1 |
| 60A | KC4481070050 | Латкх в сборе | 2 |
| 62A | KC6225651410 | Винт | 4 |
| 63A | KC6272104100 | Пружинная шайба | 4 |
| 64A | KC6270120041 | Шайба, плане | 4 |
| 65A | KC6180206016 | Болт, флангед | 3 |
| 66A | KC4090246260 | Кронштейн | 1 |
| 66B | KC4090247950 | Кронштейн | 1 |
| 66C | KC4090256290 | Кронштейн | 1 |
| 67A | KC3120556270 | Крышка | 1 |
| 67B | KC3120622280 | Крышка | 1 |
| 68A | KC4163645900 | Пластина | 1 |
| 69A | KC6300203220 | Палец, разрезной | 1 |
| 70A | KC6270140121 | Шайба, плане | 1 |
| 71A | KC6248021081 | Гайка, флангед | 4 |
| 72A | KC3568125770 | Спонге | 1 |
| 73A | KC3120042390 | Крышка | 1 |
| 73B | KC3120043440 | Крышка | 1 |
| 151A | KC4380029290 | Короб | 1 |
| 151B | KC4380029480 | Короб | 1 |
| 152A | KC3729030730 | Декк | 1 |
| 153A | KC3729030740 | Декк | 1 |
| 154A | KC4165025840 | Пластина в сборе | 1 |
| 155A | KC3570021050 | Проставка | 8 |
| 156A | KC3371327920 | Лист, резиновый | 2 |
| 157A | KC6180212040 | Болт, флангед | 12 |
| 158A | KC6248021101 | Гайка, флангед | 4 |
| 159A | KC4160344230 | Пластина | 1 |
| 160A | KC6180206016 | Болт, флангед | 2 |
| 171A | KC4160557120 | Пластина | 1 |
| 172A | KC3989070010 | Петля | 2 |
| 173A | KC3215060050 | Защёлка | 1 |
| 174A | KC4601120190 | Шайба, плане | 1 |
| 177A | KC6225651412 | Винт | 6 |
| 178A | KC6270140041 | Шайба, плане | 3 |
| 179A | KC6272104100 | Пружинная шайба | 3 |
| 180A | KC6240181041 | Гайка | 3 |
| 181A | KC6300203020 | Палец, разрезной | 1 |
| 182A | KC3568125550 | Спонге | 1 |
| 201A | KC3989070050 | Петля | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW550 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
