Оператор рама — HITACHI ZW50

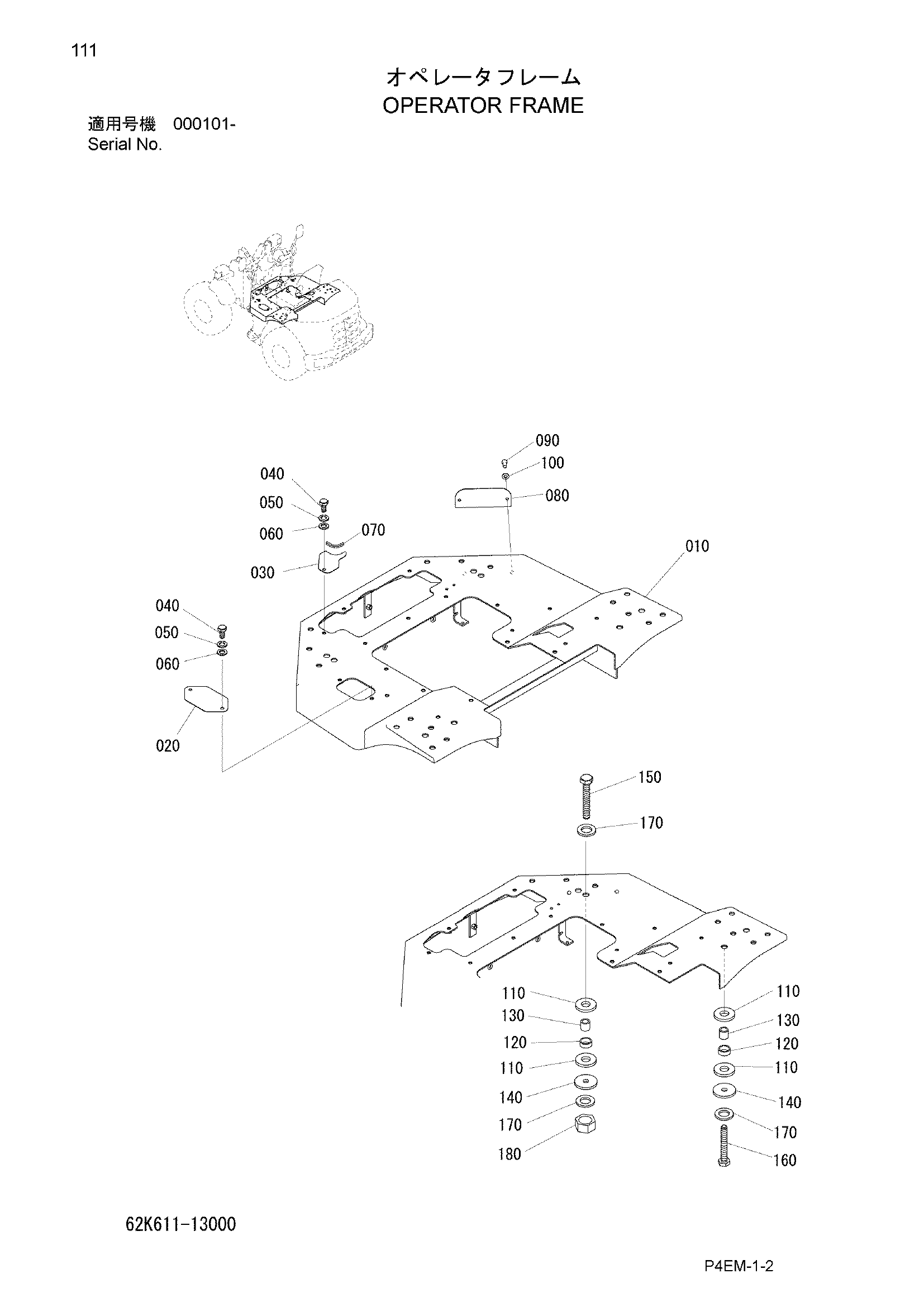

Заводская схема «Оператор рама» для HITACHI ZW50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62J611-13110 | Оператор рама | 1 |
| 020 | 62J611-13120 | Крышка | 1 |
| 030 | 62J611-13130 | Крышка | 1 |
| 040 | 100112-08020 | Болт | 3 |
| 050 | 108202-08016 | Шайба | 3 |
| 060 | 108002-08020 | W/S | 3 |
| 070 | 146121-11008 | Резиновое уплотнение | 1 |
| 080 | 62J611-13140 | Крышка | 1 |
| 090 | 62J511-12140 | Болт | 2 |
| 100 | 344113-11130 | Шайба | 2 |
| 110 | 26196-52711 | Резиновая прокладка | 8 |
| 120 | 26196-52721 | Резиновая прокладка | 4 |
| 130 | 62J611-13150 | Проставка | 4 |
| 140 | 62J611-13160 | Шайба | 4 |
| 150 | 100112-20090 | Болт | 2 |
| 160 | 100112-20060 | Болт | 2 |
| 170 | 610511-51160 | Шайба | 6 |
| 180 | 103312-20160 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
