Многофункциональный плуг трубопроводы (быстросъёмное устройство тип) — HITACHI ZW50

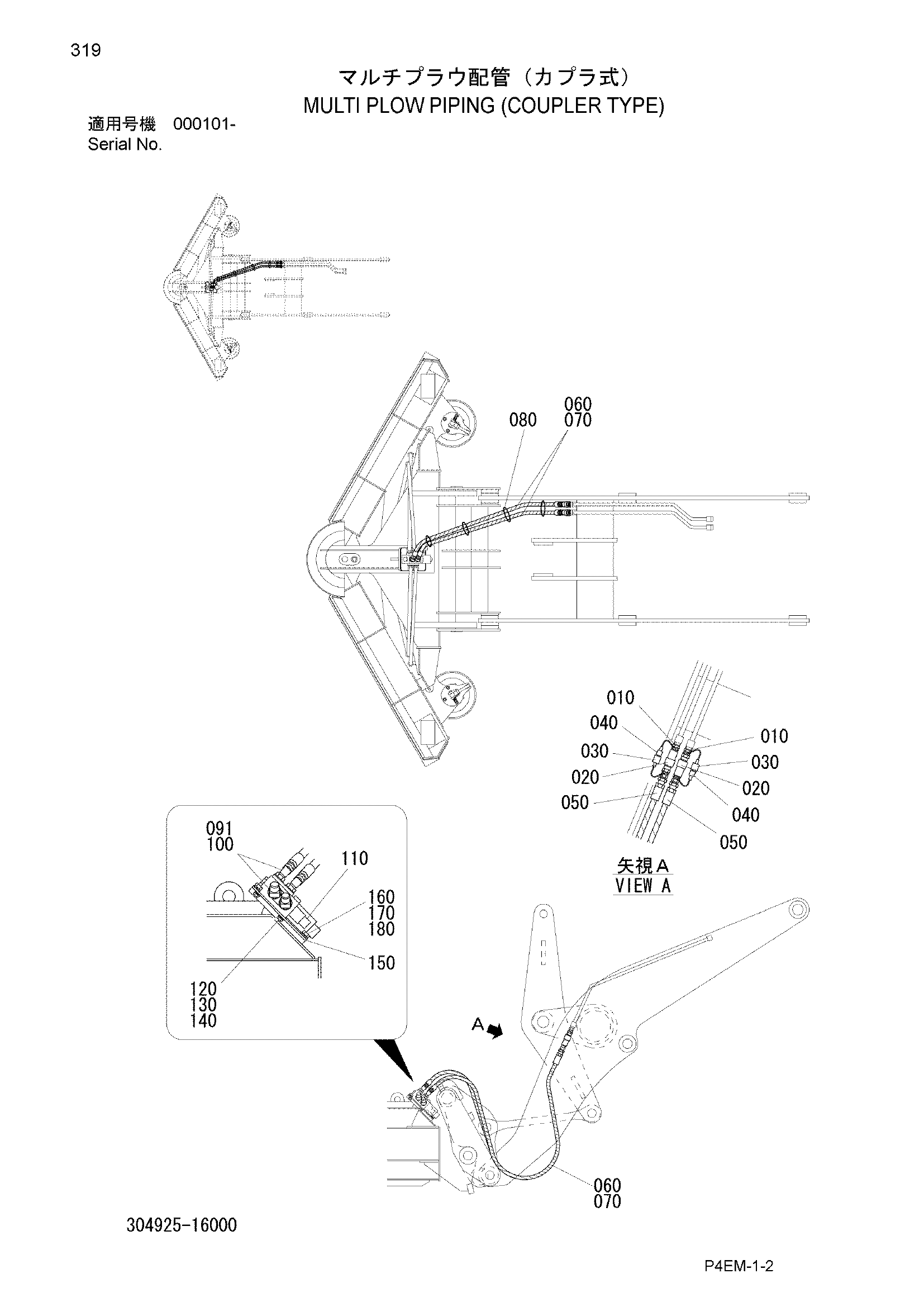

Заводская схема «Многофункциональный плуг трубопроводы (быстросъёмное устройство тип)» для HITACHI ZW50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 123207-03000 | Разъём | 2 |
| 020 | 312918-16120 | Муфта в сборе | 2 |
| 030 | 322971-16160 | Колпачок | 2 |
| 040 | 322971-16170 | Пробка | 2 |
| 050 | 123301-03030 | Разъём | 2 |
| 060 | 125240-09150 | Шланг | 2 |
| 070 | 132110-15140 | Трубка, коил | 2 |
| 080 | 130410-05000 | Хомут, трос | 4 |
| 091 | 124305-03000 | Угловой штуцер | 6 |
| 100 | 120011-01400 | Уплотнительное кольцо | 6 |
| 110 | 338925-16120 | Клапан, киркуит выбор | 1 |
| 120 | 100112-08016 | Болт | 4 |
| 130 | 108002-08020 | W/S | 4 |
| 140 | 108202-08016 | Шайба | 4 |
| 150 | 302925-16110 | Пластина | 1 |
| 160 | 100112-10020 | Болт | 4 |
| 170 | 108002-10025 | W/S | 4 |
| 180 | 108202-10020 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
