Кондиционер. опора (электрооборудование) — HITACHI ZW50

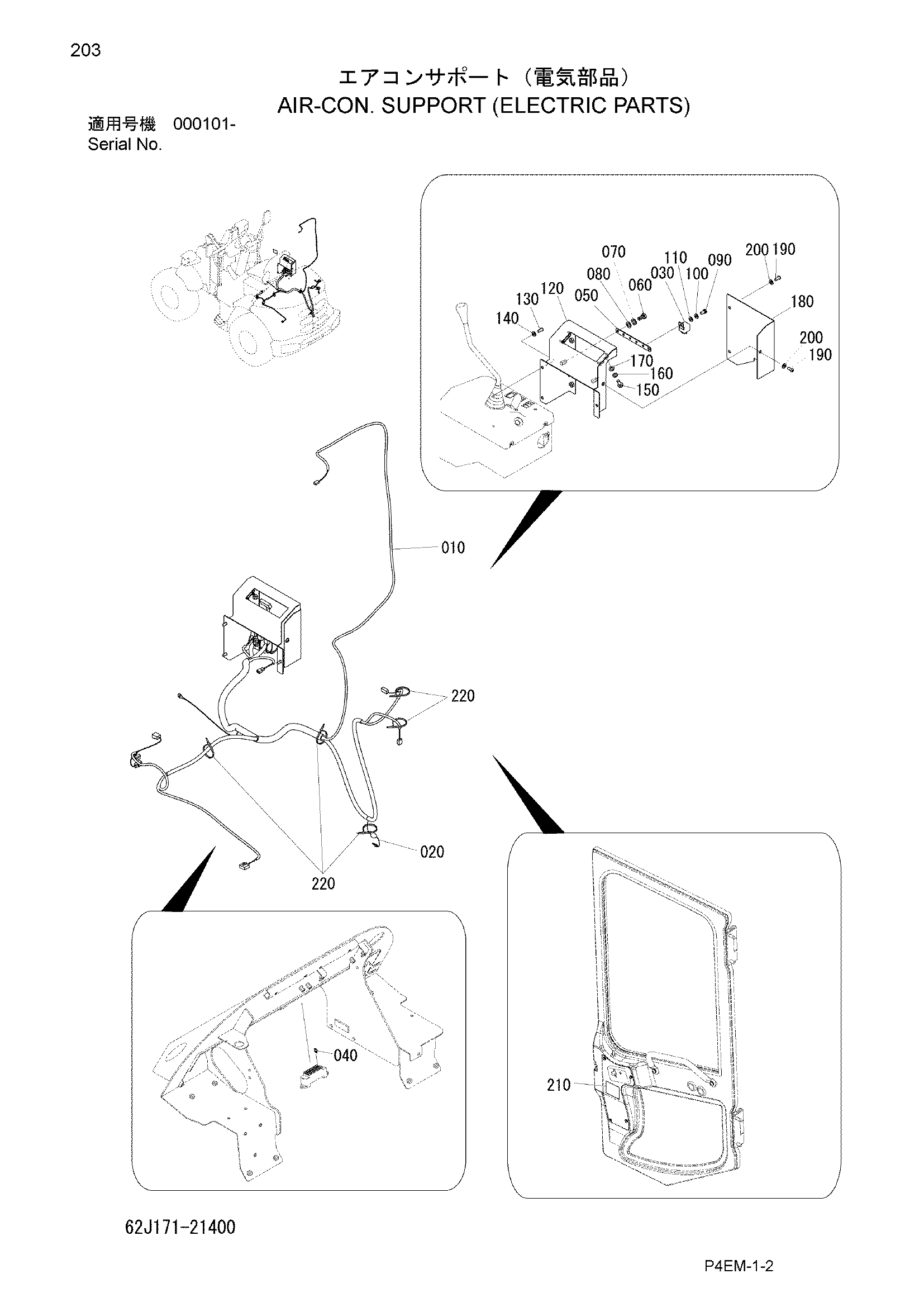

Заводская схема «Кондиционер. опора (электрооборудование)» для HITACHI ZW50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62J171-21410 | Жгут проводов, A/C | 1 |
| 020 | 62J171-21420 | Трос | 1 |
| 030 | 62J171-21430 | Реле | 1 |
| 040 | 263G2-44411 | Предохранитель (30A) | 1 |
| 050 | 62J171-21440 | Пластина, реле | 1 |
| 060 | 100112-08016 | Болт | 2 |
| 070 | 108002-08020 | W/S | 2 |
| 080 | 108202-08016 | Шайба | 2 |
| 090 | 101002-06012 | Винт | 4 |
| 100 | 108002-06015 | W/S | 4 |
| 110 | 108202-06016 | Шайба | 4 |
| 120 | 62J171-21450 | Короб, панель | 1 |
| 130 | 62J511-12140 | Болт | 3 |
| 140 | 344113-11130 | Шайба | 3 |
| 150 | 101002-05012 | Винт | 4 |
| 160 | 108002-05013 | W/S | 4 |
| 170 | 108202-05010 | Шайба | 4 |
| 180 | 62J171-21460 | Крышка | 1 |
| 190 | 62J511-12140 | Болт | 3 |
| 200 | 344113-11130 | Шайба | 3 |
| 210 | HL4489147 | Наклейка | 1 |
| 220 | 130410-05000 | Хомут, трос | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
