Рама и отвал группа (быстросъёмное устройство тип) — HITACHI ZW50

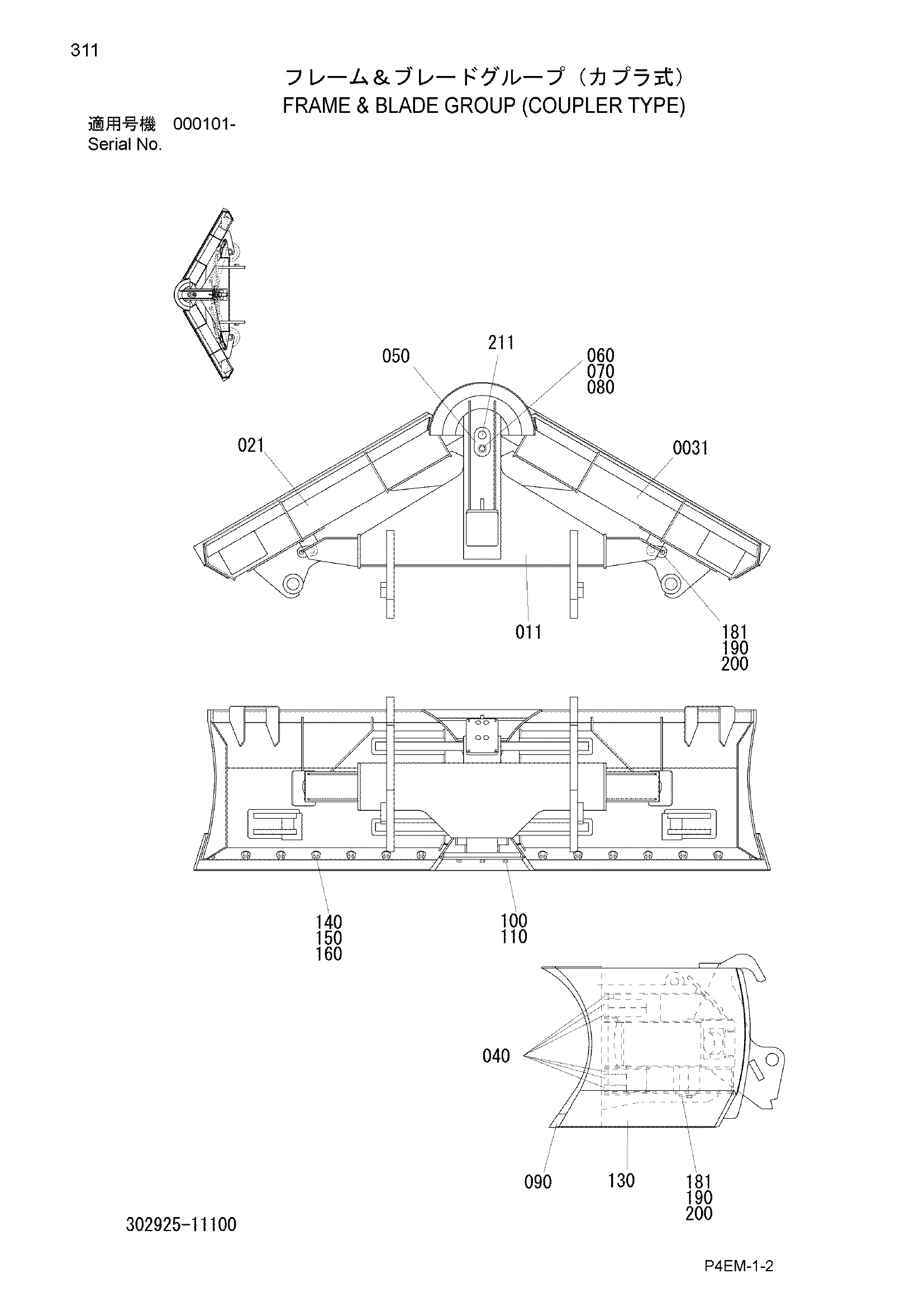

Заводская схема «Рама и отвал группа (быстросъёмное устройство тип)» для HITACHI ZW50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 040 | 302925-11150 | Втулка | 6 |
| 050 | 302925-11140 | Палец, центральный | 1 |
| 060 | 100122-12020 | Болт | 1 |
| 070 | 108002-12030 | W/S | 1 |
| 080 | 311811-11270 | Шайба | 1 |
| 090 | 302925-11160 | Кромка, центральный | 1 |
| 100 | 100122-12040 | Болт | 3 |
| 110 | 108002-12030 | W/S | 3 |
| 130 | 302925-11170 | Кромка | 2 |
| 140 | 302925-11180 | Болт | 14 |
| 150 | 349011-00130 | W/S | 14 |
| 160 | 302925-11190 | Гайка, U | 14 |
| 181 | 302925-11220 | Палец | 4 |
| 190 | 100122-10025 | Болт | 4 |
| 200 | 108002-10025 | W/S | 4 |
| 211 | 110001-01000 | Штуцер смазка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
