Кондиционер. опора (конденсатор)(1) — HITACHI ZW50

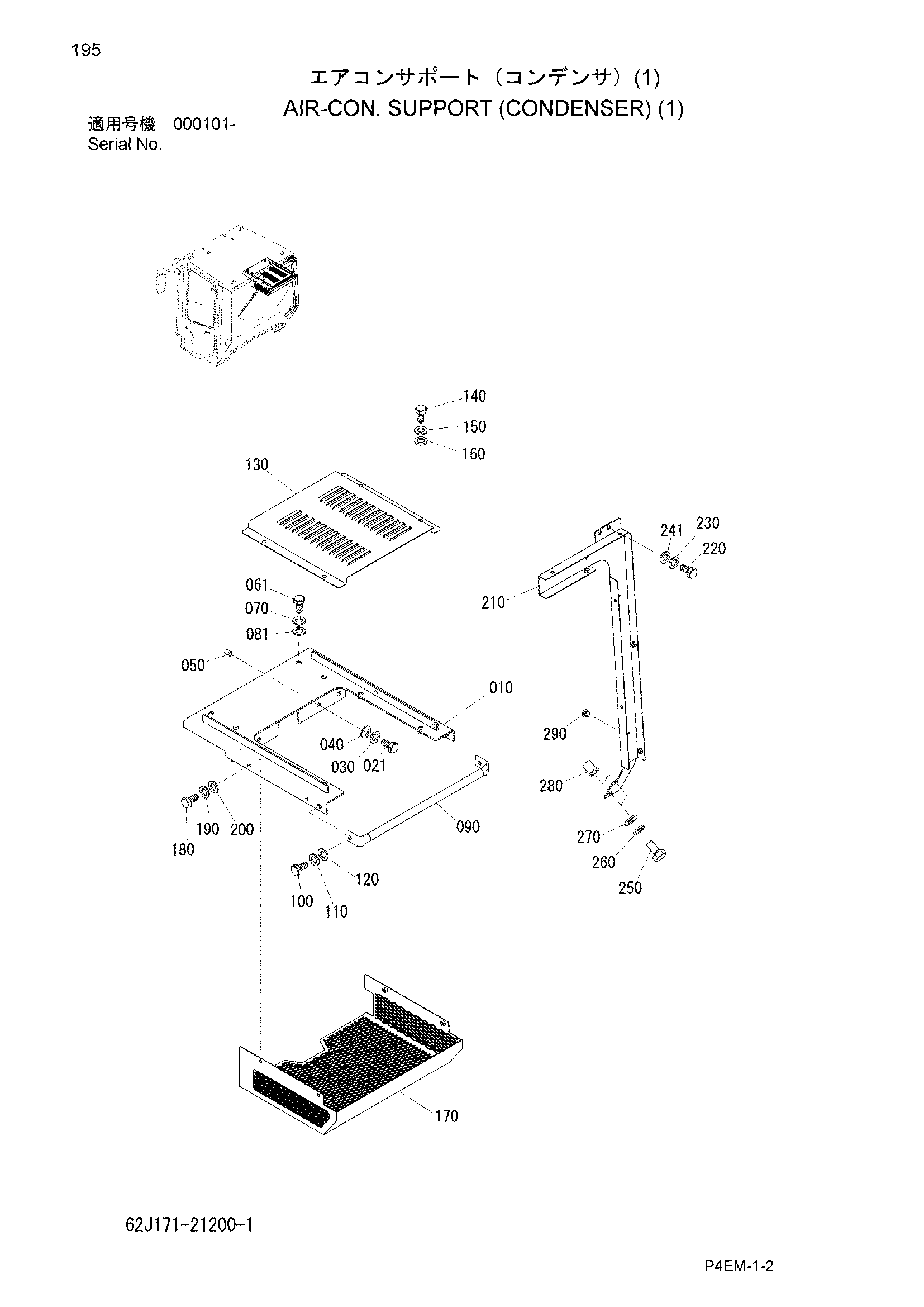

Заводская схема «Кондиционер. опора (конденсатор)(1)» для HITACHI ZW50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62J171-21210 | Кронштейн | 1 |
| 021 | 100112-10025 | Болт | 4 |
| 030 | 108002-10025 | W/S | 4 |
| 040 | 108202-10020 | Шайба | 4 |
| 050 | 323176-21370 | Гайка, POP | 4 |
| 061 | 100112-12030 | Болт | 4 |
| 070 | 108002-12030 | W/S | 4 |
| 081 | 360621-11160 | Шайба | 4 |
| 090 | 62J171-21220 | Трубка | 1 |
| 100 | 100112-10030 | Болт | 2 |
| 110 | 108002-10025 | W/S | 2 |
| 120 | 108202-10020 | Шайба | 2 |
| 130 | 62J171-21230 | Крышка | 1 |
| 140 | 100112-08025 | Болт | 4 |
| 150 | 108002-08020 | W/S | 4 |
| 160 | 108202-08016 | Шайба | 4 |
| 170 | 62J171-21240 | Крышка | 1 |
| 180 | 100112-08020 | Болт | 4 |
| 190 | 108002-08020 | W/S | 4 |
| 200 | 108202-08016 | Шайба | 4 |
| 210 | 62J171-21250 | Направляющая | 1 |
| 221 | 100112-08020 | Болт | 2 |
| 230 | 108002-08020 | W/S | 2 |
| 241 | 360611-13230 | Шайба | 2 |
| 250 | 100112-10020 | Болт | 2 |
| 260 | 108002-10025 | W/S | 2 |
| 270 | 108202-10020 | Шайба | 2 |
| 280 | 323176-21370 | Гайка, POP | 2 |
| 290 | 322061-21140 | Хомут | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
