Проводка (задний) — HITACHI ZW50

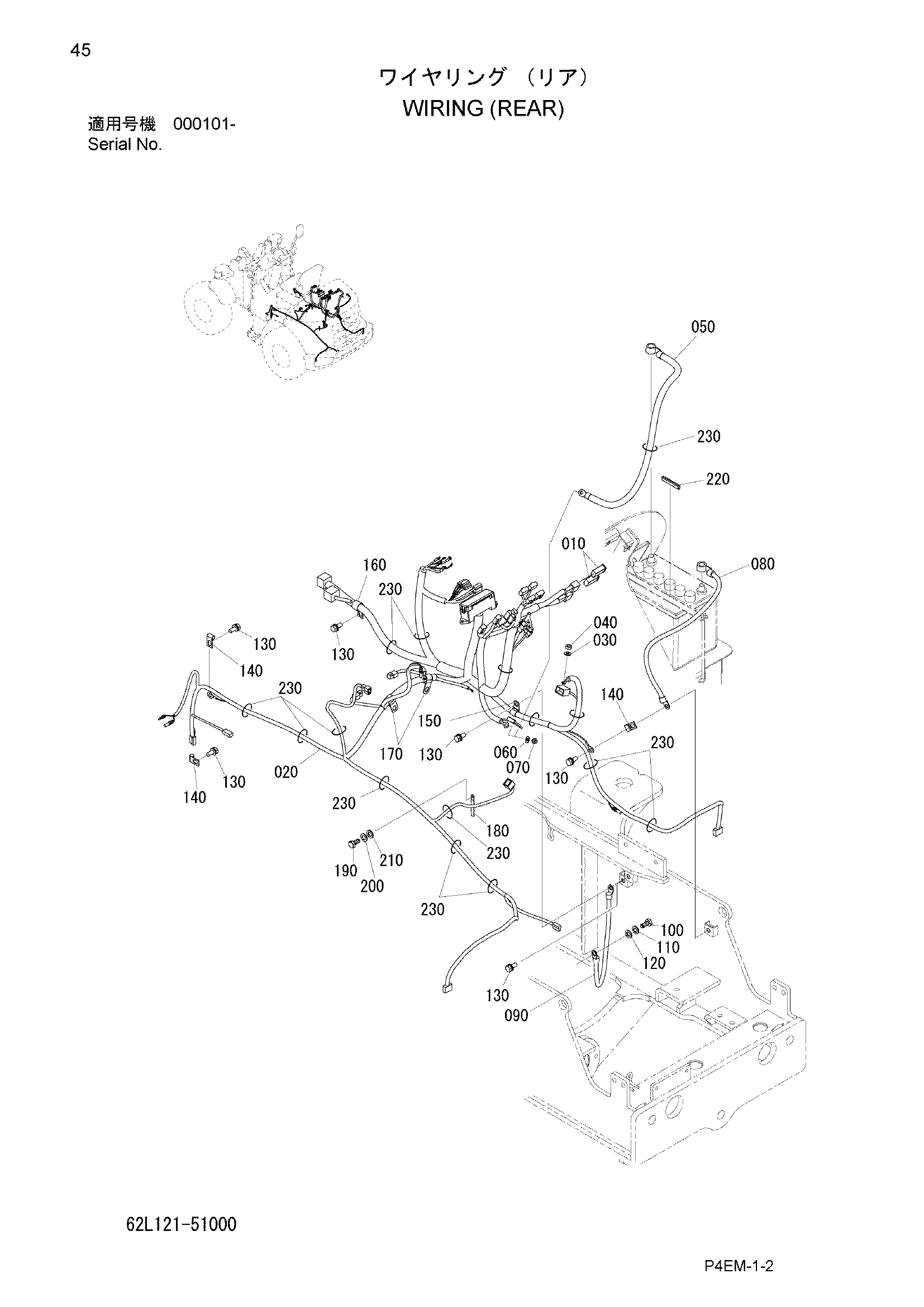

Заводская схема «Проводка (задний)» для HITACHI ZW50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 373121-51170 | Предохранитель (75A) | 2 |
| 020 | 62J121-51110 | Жгут проводов (задний) | 1 |
| 030 | 108002-06015 | W/S | 1 |
| 040 | 103312-06050 | Гайка | 1 |
| 050 | 301122-51140 | Трос (аккумулятор) | 1 |
| 060 | 108002-08020 | W/S | 1 |
| 070 | 103312-08065 | Гайка | 1 |
| 080 | 301126-51140 | Трос | 1 |
| 090 | 301126-51160 | Трос | 1 |
| 100 | 100412-12020 | Болт | 1 |
| 110 | 108002-12030 | W/S | 1 |
| 120 | 108202-12025 | Шайба | 1 |
| 130 | 102212-10025 | Болт с шайбой | 6 |
| 140 | 346421-11150 | Хомут | 3 |
| 150 | 345461-11160 | Хомут | 1 |
| 160 | 334271-11140 | Хомут | 1 |
| 170 | HL4190262 | Зажим | 2 |
| 180 | 314121-51170 | Хомут | 1 |
| 190 | 100112-06014 | Болт | 1 |
| 200 | 108002-06015 | W/S | 1 |
| 210 | 108202-06016 | Шайба | 1 |
| 220 | 146121-11007 | Резиновое уплотнение | 1 |
| 230 | 130410-05000 | Хомут трос | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
