Диффусед освещение маяк (кабина) — HITACHI ZW50

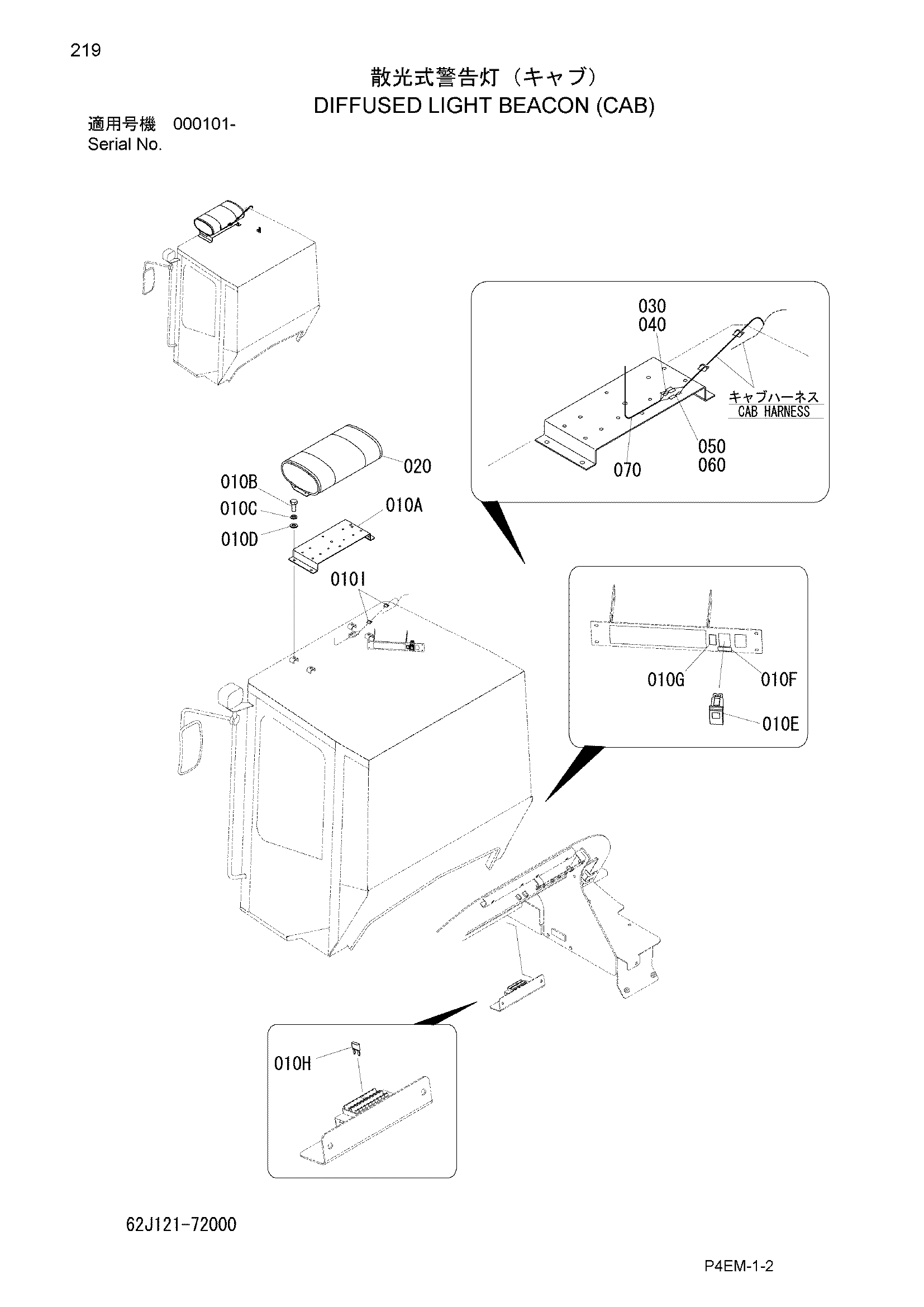

Заводская схема «Диффусед освещение маяк (кабина)» для HITACHI ZW50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62J121-72100 | Диффусед освещение SUP. | 1 |
| 010A | 301121-72120 | Кронштейн | 1 |
| 010B | 100112-10025 | Болт | 4 |
| 010C | 108002-10025 | W/S | 4 |
| 010D | 108202-10020 | Шайба | 4 |
| 010E | 323935-68110 | Выключатель | 1 |
| 010F | 346121-14110 | Наклейка | 1 |
| 010G | 301871-21220 | Пластина, ON OFF | 1 |
| 010H | 26192-42421 | Предохранитель (10A) | 1 |
| 010I | 550141-11230 | Стиккер, проводка | 3 |
| 020 | 301121-72110 | Диффусед освещение в сборе | 1 |
| 030 | 155210-10400 | Клемма | 2 |
| 040 | 305181-12140 | Колпачок | 2 |
| 050 | 155211-10400 | Клемма | 1 |
| 060 | 305992-16140 | Колпачок | 1 |
| 070 | 305635-41120 | Трубка, корругате | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
